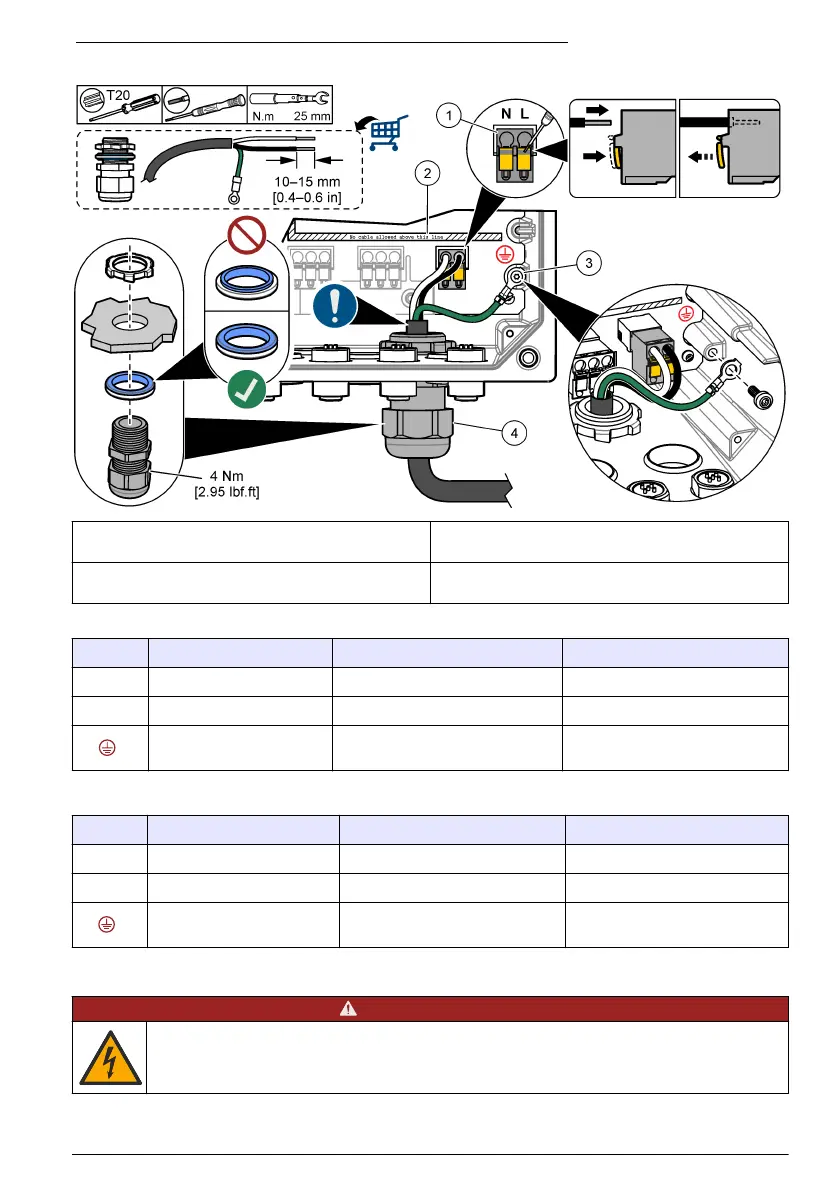

Рисунок 9 Подключение кабелепровода или кабеля питания
1 Клемма питания переменного и постоянного
тока
3 Защитное заземление
2 Кабельное ограничение: не поднимайте кабели
выше этой линии.
4 Кабельный ввод (или фитинг с разгрузкой
натяжения для кабеля питания)
Таблица 2 Сведения о проводке - электропитание переменного тока
Клемма Описание Цвет — Северная Америка Цвет — ЕС
L Напряжение (Линия 1) Черный Коричневый
N Нейтраль (N) Белый Синий
Защитное заземление Зеленый Зеленый с желтой полоской
Таблица 3 Сведения о проводке — электропитание постоянного тока
Клемма Описание Цвет — Северная Америка Цвет — ЕС
L +24 В пост. тока Красный Красный
N 24 В пост. тока, возврат Черный Черный
Защитное заземление Зеленый Зеленый с желтой полоской
4.3.4 Подключение высоковольтных реле
О П А С Н О С Т Ь
Опасность смертельного поражения электрическим током. Всегда отключайте питание
прибора, прежде чем выполнять электрические подключения.
Русский 391
