A hálózati áramkörhöz állandó alkalmazáson keresztül csatlakozó relécsatlakozásoknak legalább
300 V, 90 °C (194 °F) szigetelési besorolásúnak kell lenniük. A hálózati áramkörhöz tápkábelen
keresztül csatlakozó kimeneti csatlakozásoknak dupla szigeteléssel kell rendelkezniük, és 300 V,
90 °C (194 °F) belső és külső szigetelési besorolásúnak kell lenniük.

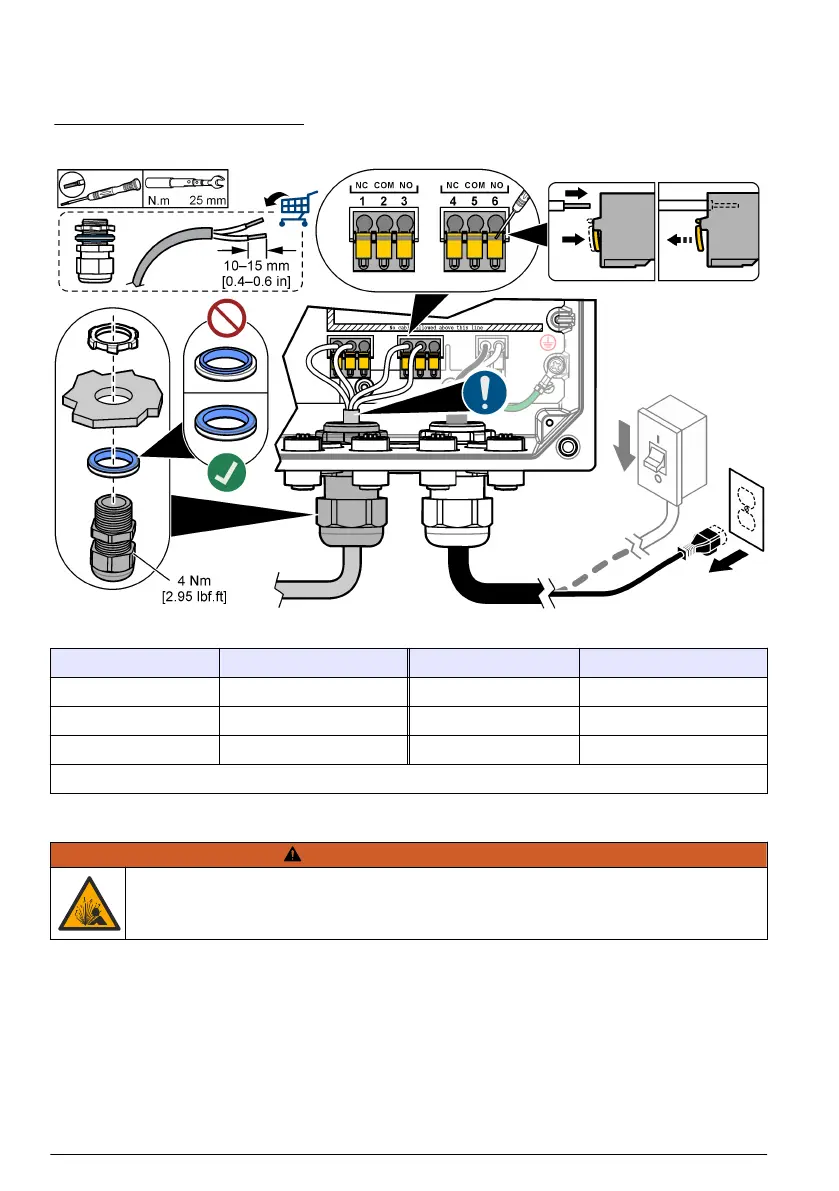

10. ábra A relék csatlakoztatása
4. táblázat Vezetékezési tudnivalók – relék
Csatlakozó Leírás Csatlakozó Leírás
1 2. relé, NC 4 1. relé, NC
2 2. relé, közös 5 1. relé, közös
3 2. relé, NO 6 1. relé, NO
NC = nyugvóáramú; NO = munkaáramú
4.3.5 Bővítőmodulok csatlakoztatása
F I G Y E L M E Z T E T É S
Robbanásveszély. A kézikönyv kizárólag a nem veszélyes helyen történő telepítésére vonatkozik. Az
eszközök veszélyes helyen történő biztonságos telepítéséhez kövesse veszélyes helyen történő
telepítésre vonatkozó útmutató leírásait és ábráit.
A vezérlőhöz analóg kimenetekhez, analóg bemenetekhez, valamint Profibus kommunikációhoz való
bővítőmodulok kaphatók. További tudnivalókért tekintse meg a bővítőmodulhoz mellékelt
dokumentációt.
322
Magyar
