Hach SC4500 - 4.3 Електрическа инсталация; 4.3.1 Електрически конектори и фитинги

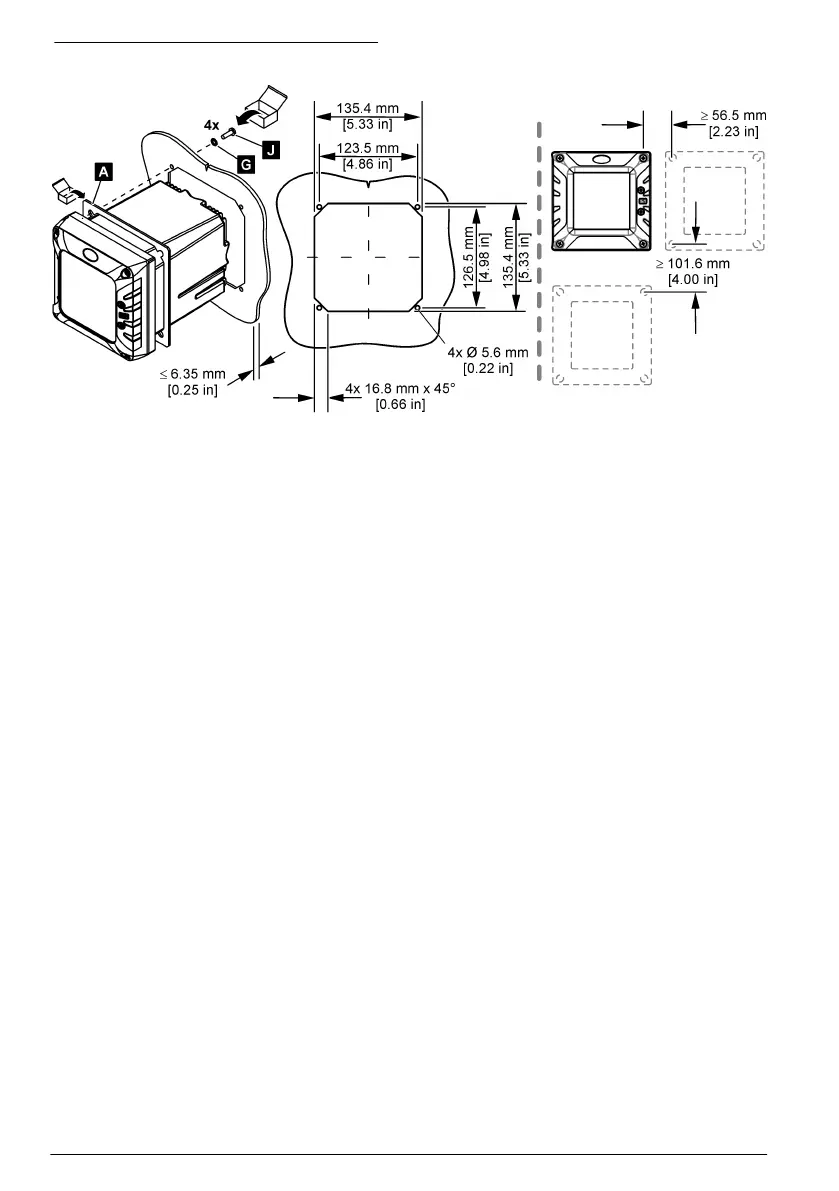

Фигура 5 Размери на панелно окачване
4.3 Електрическа инсталация
4.3.1 Електрически конектори и фитинги
Фигура 6 показва електрическите конектори и фитинги на инструмента. За да запазите
екологичния рейтинг на корпуса, се уверете, че има пробка във фитингите за еластичните
муфи, които не се използват, и има капаче на конектор върху неизползваните конектори.
На базата на конфигурацията на контролера той разполага с:
• Ethernet конектори (LAN) за предоставяне на интернет достъп до контролера чрез клиентска
мрежа.
• Ethernet конектори за промишлени Ethernet протоколи: EtherNet/IP или PROFINET.
• Цифрови SC конектори за цифрови sc сензори, цифрови sc шлюзове и анализатори.
Цветен код идентифицира конекторите. LAN конекторите са зелени. EtherNet/IP или PROFINET
конекторите са жълти. Конекторите на цифровите sc сензори са черни. Направете справка с
Таблица 1 за приложимите опции за всеки конектор и фитинг.
Забележка: Контролерът се доставя без монтирани фитинги за еластични муфи. Потребителят
трябва да предостави необходимите еластични муфи. За допълнителна информация направете
справка с разширеното ръководство за потребителя на уебсайта на производителя.
