Les connexions des bornes au secteur dans les applications à connexion permanente doivent
présenter une isolation nominale supportant au minimum 300 V, 90 °C (194 °F). Les bornes reliées
au secteur à l'aide d'un cordon d'alimentation doivent présenter une double isolation supportant
300 V, 90 °C (194 °F) au niveau de l'isolation interne et externe.

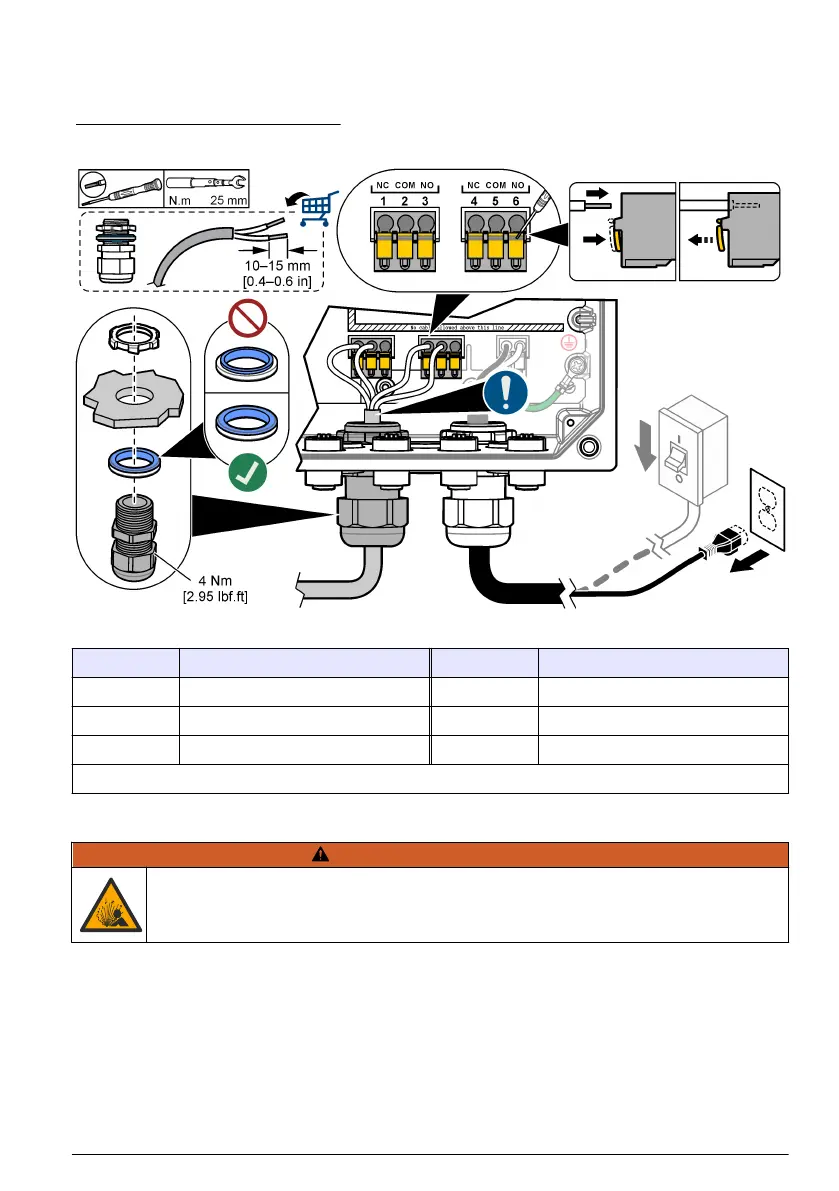

Figure 10 Branchement des relais
Tableau 4 Informations de câblage : relais
Borne Description Borne Description
1 Relais 2, NF 4 Relais 1, NF
2 Relais 2, commun 5 Relais 1, commun
3 Relais 2, NO 6 Relais 1, NO
NF = normalement fermé ; NO = normalement ouvert
4.3.5 Installer un module d'extension
A V E R T I S S E M E N T
Risque d'explosion. Ce manuel concerne uniquement l'installation de l'unité dans un environnement
non dangereux. Pour une installation de l'unité dans un environnement dangereux, utilisez
uniquement les instructions et le schéma de contrôle approuvé fournis dans le manuel d'installation
dans les environnements dangereux.
Les modules d'extension pour sorties analogiques, entrées analogiques, capteurs analogiques et
communication Profibus sont disponibles pour le transmetteur. Pour plus d'informations, reportez-
vous à la documentation fournie avec le module d'extension.
