4.4 Het deksel sluiten
G E V A A R
Elektrocutiegevaar. De hoogspanningskabel voor de controller wordt achter de
hoogspanningsbarrière in de behuizing van de controller aangesloten. Behalve tijdens het installeren
van modules of als een gekwalificeerde installatietechnicus bedrading voor netvoeding, relais of
analoge en netwerkkaarten aanbrengt, moet de barrière op zijn plaats blijven.
L E T O P
Sluit de kap van de controller en zorg dat de schroeven van het deksel goed zijn vastgedraaid om te blijven
voldoen aan de milieuclassificatie.
Installeer, nadat de voedingsaansluitingen tot stand zijn gebracht, de overspanningsbeveiliging. Zorg
dat de overspanningsbeveiliging correct op de behuizingsgeleiders is geplaatst en op de hoofd-
PCBA is aangesloten. Zorg ervoor dat het onderste gedeelte van de hoogspanningsbarrière (zachte
rubberen lip) correct is aangebracht en geen vervorming vertoont. Raadpleeg Afbeelding 11.
Sluit het deksel van de controller. Haal de dekselschroeven aan met een aanhaalmoment van 2 Nm
(17.70 lbf-in). Raadpleeg Afbeelding 7 op pagina 178.

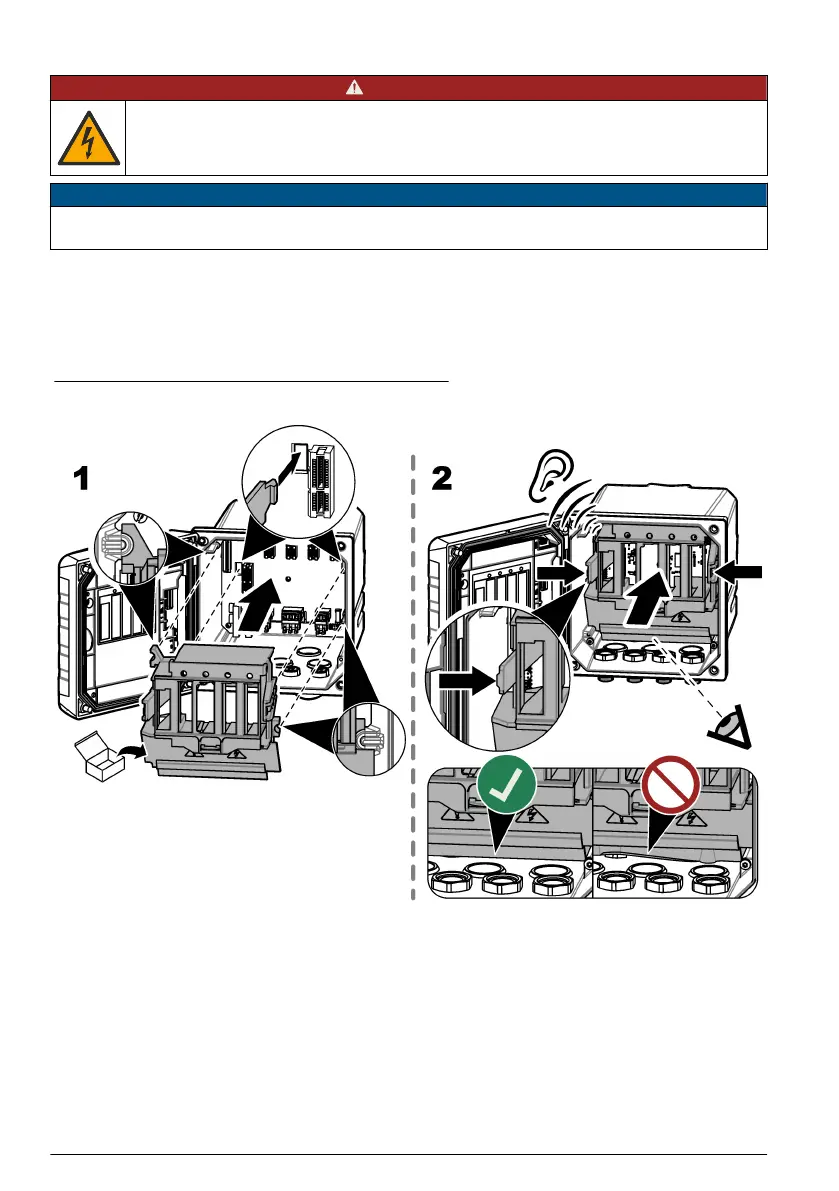

Afbeelding 11 Installeer de hoogspanningsbarrière
4.5 Meetinstrumenten aansluiten
Sluit digitale apparatuur (bijv. sensoren en analyzers) aan op de apparaataansluitingen op het
instrument. Raadpleeg Afbeelding 12. Bewaar de afdekkingen van de apparaataansluitingen voor
toekomstig gebruik.
Zorg ervoor dat de apparaatkabels geen struikelgevaar vormen en voorkom knikken.
184
Nederlands
