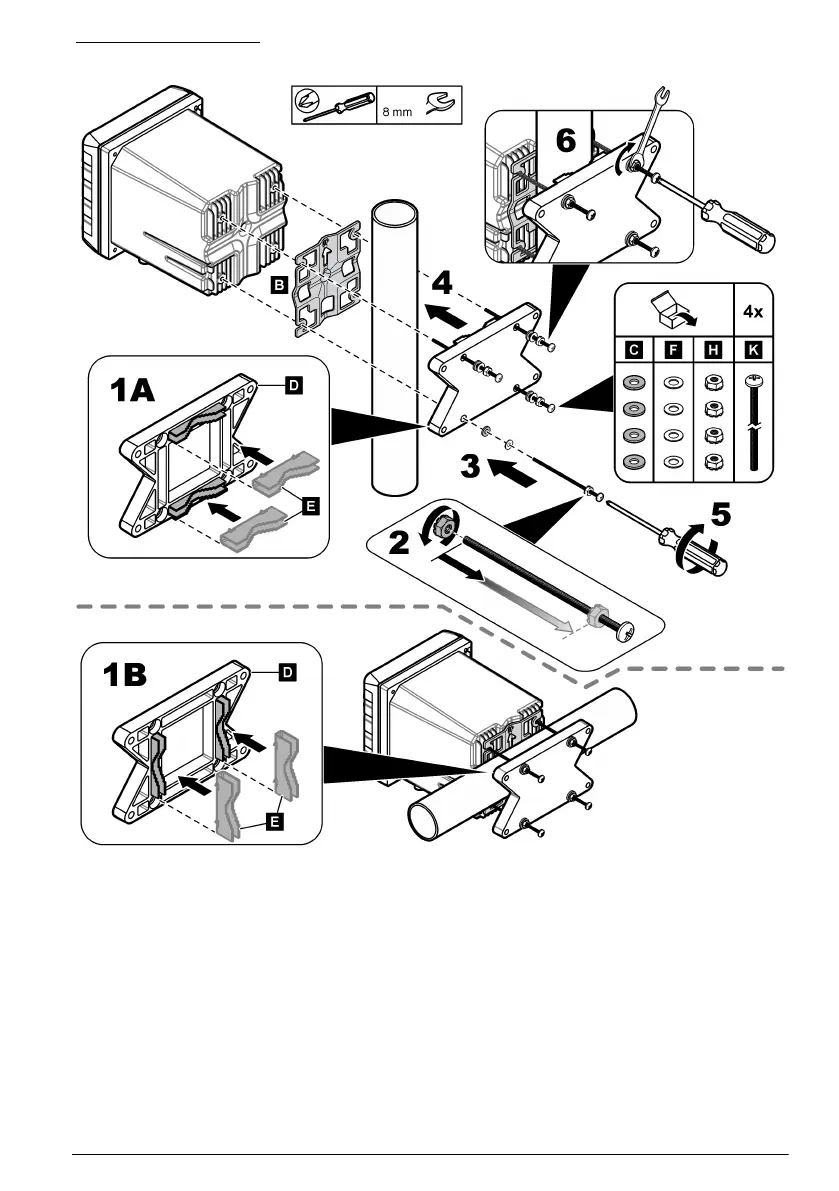

Figur 4 Stolpmontering
4.2.3 Installera instrumentet i en panel
Ett rektangulärt hål krävs för panelinstallation. Använd den medföljande tätningspackningen för
panelmontering som mall och skär ut ett hål i panelen. Se till att använda mallen i upprätt läge för att
montera styrenheten lodrätt. Se Figur 5.
Observera: Om du använder en hållare (valfri) för montering på en panel ska styrenheten tryckas genom hålet i
panelen och sedan ska hållaren skjutas över styrenheten på panelens baksida. Använd de fyra 15 mm
flathuvudskruvarna (medföljer) för att fästa hållaren till styrenheten och säkra styrenheten till panelen.
