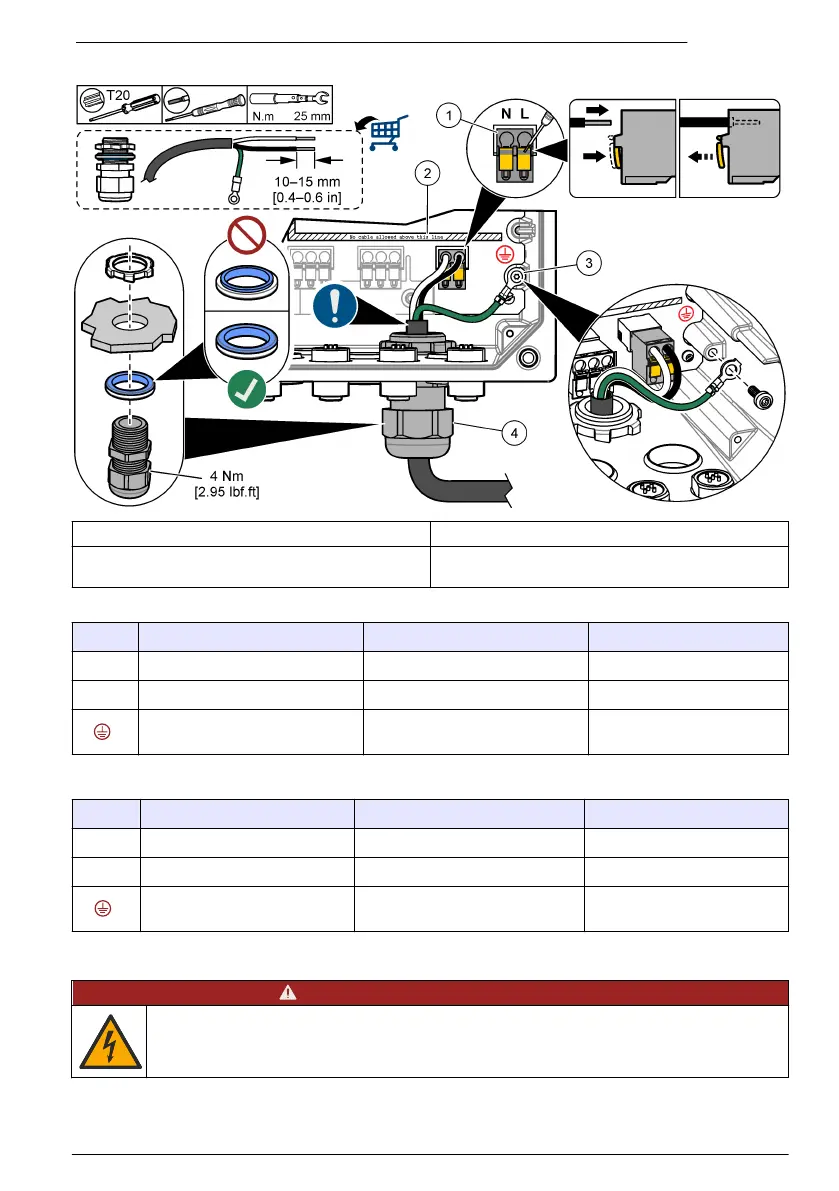

Rysunek 9 Podłączanie koncentratora kanału kablowego lub kabla zasilającego
1 Zacisk zasilania AC i DC 3 Uziemienie ochronne
2 Linia graniczna: nie umieszczać kabli powyżej tej
linii
4 Koncentrator kanału kablowego (lub reduktor
naprężeń kabla zasilającego)
Tabela 2 Informacje dotyczące okablowania — zasilanie AC
Zacisk Opis Kolor – Ameryka Północna Kolor — UE
L Przewód napięciowy (linia 1) Czarny Brązowy
N Przewód zerowy (N) Biały Niebieski
Uziemienie ochronne Zielony Zielony z żółtym paskiem
Tabela 3 Informacje dotyczące okablowania — zasilanie DC
Zacisk Opis Kolor – Ameryka Północna Kolor — UE
L +24 VDC Czerwony Czerwony
N Powrót 24 V prądu stałego Czarny Czarny
Uziemienie ochronne Zielony Zielony z żółtym paskiem
4.3.4 Podłączanie przekaźników wysokonapięciowych
N I E B E Z P I E C Z E Ń S T W O
Niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Przed wykonaniem podłączeń
elektrycznych należy zawsze odłączyć urządzenie od źródła zasilania.
Polski 227
