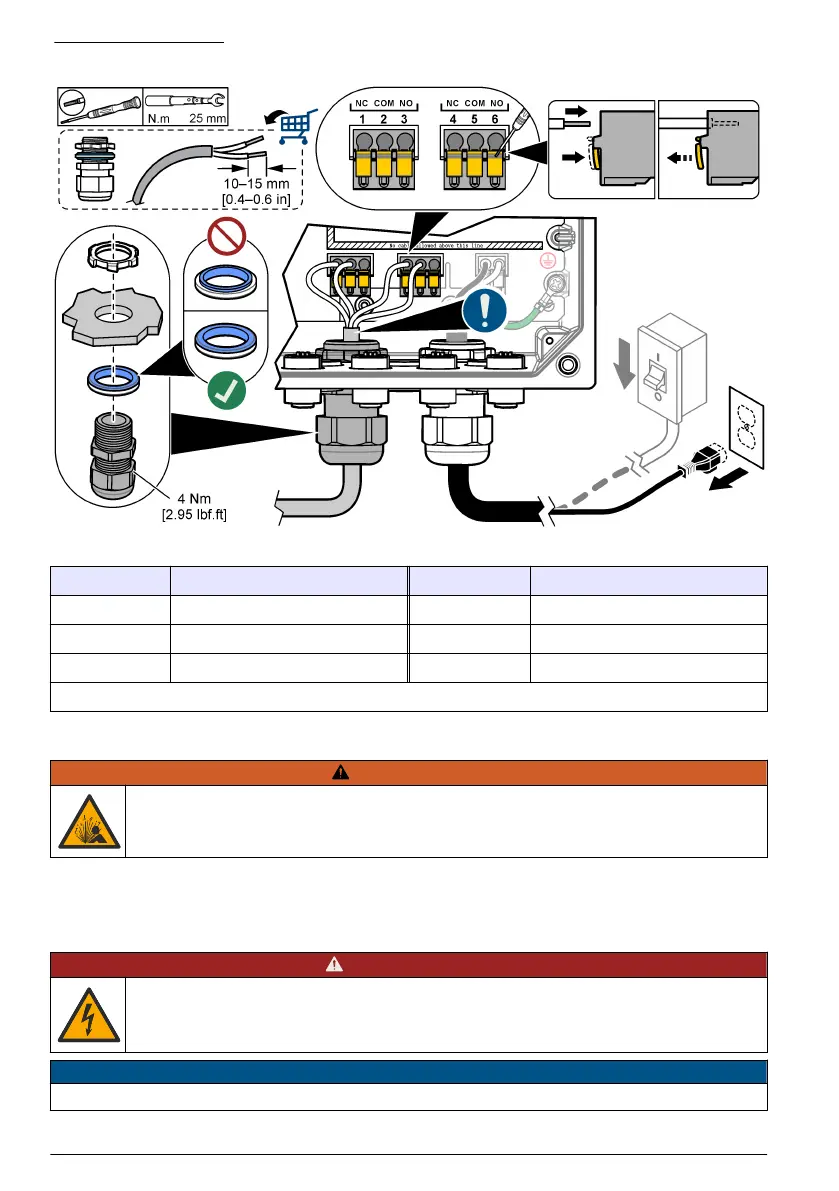

Obr. 10 Připojení relé
Tabulka 4 Informace o zapojení – relé
Svorka Popis Svorka Popis
1 Relé 2, NC 4 Relé 1, NC
2 Relé 2, společné 5 Relé 1, společné
3 Relé 2, NO 6 Relé 1, NO
NC = normálně zavřené; NO = normálně otevřené
4.3.5 Instalace rozšiřovacího modulu
V A R O V Á N Í
Nebezpečí výbuchu. Tento návod je určen pouze pro instalaci jednotky v umístění, které není
nebezpečné. Pro instalaci jednotky v nebezpečném umístění používejte pouze schválené kontrolní
výkresy z dodaného instalačního návodu v nebezpečném umístění.
Pro kontrolér jsou k dispozici rozšiřovací moduly s analogovými výstupy, analogovými vstupy
a komunikací Profibus. Viz dokumentace dodávaná s modulem, kde naleznete další informace.
4.4 Zavřete kryt
N E B E Z P E Č Í
Nebezpečí smrtelného úrazu elektrickým proudem. Vedení vysokého napětí regulátoru je připojeno
za vysokonapěťovou bariérou ve skříni regulátoru. Bariéra musí zůstat na místě s výjimkou případů
instalace modulů nebo vedení pro napájení, relé či analogových nebo síťových karet kvalifikovaným
instalačním technikem.
U P O Z O R N Ě N Í
Zavřete kryt kontroléru a kvůli zachování stupně krytí se ujistěte, že jsou všechny jeho šrouby utažené.
160 Čeština
