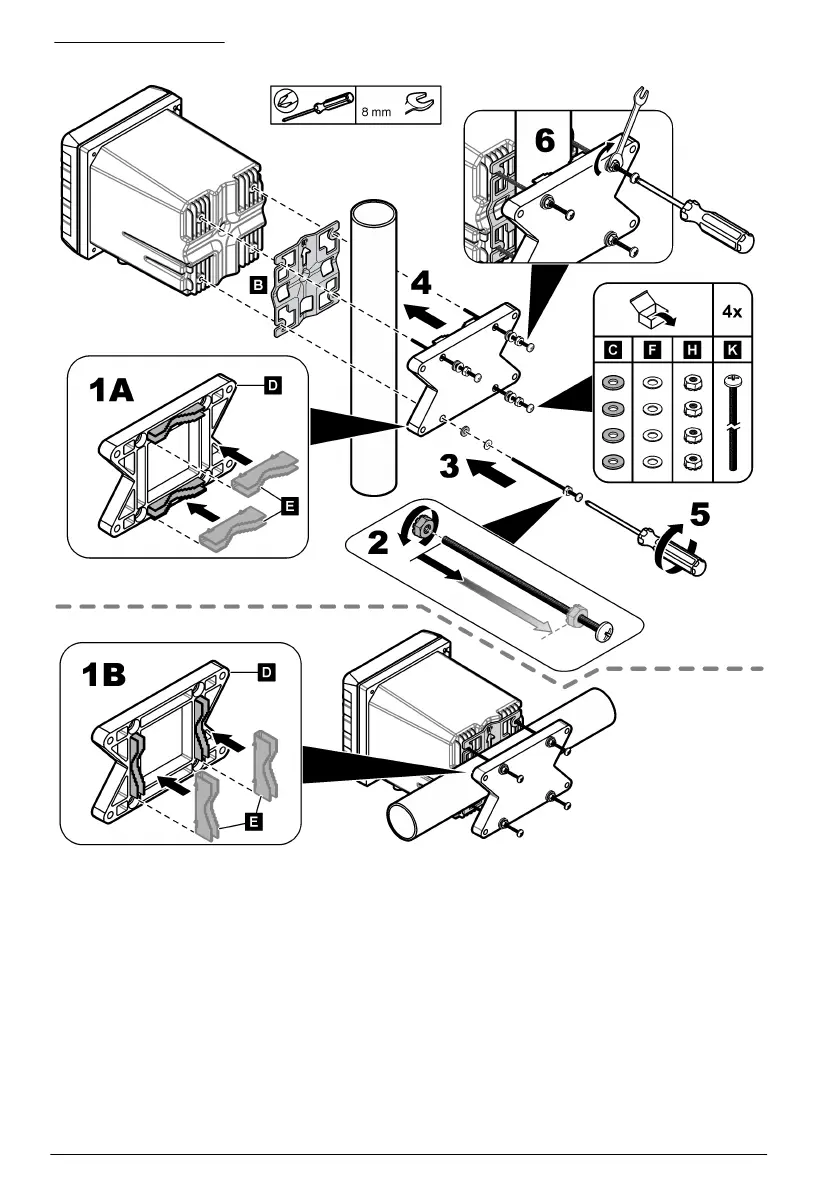

Şekil 4 Direğe montaj

4.2.3 Cihazın panele monte edilmesi

Panel kurulumu için dikdörtgen bir delik gereklidir. Panelde delik açmak için panel montajında

kullanılmak üzere verilen sızdırmazlık contasını şablon olarak kullanın. Kontrol ünitesini dikey

konumda monte etmek için şablonu dikey konumda kullandığınızdan emin olun. Bkz. Şekil 5.

Not: Panel montajı için braket (opsiyonel) kullanılıyorsa kontrol ünitesini paneldeki boşluğa doğru itin ve panelin

arka kısmındaki braketi kontrol ünitesinin üzerine doğru kaydırın. Braketi kontrol ünitesine iliştirmek ve kontrol

ünitesini panele sabitlemek için dört adet 15 mm'lik saç vida (birlikte verilir) kullanın.

408

Türkçe
