3.4 Productcomponenten
Controleer of alle componenten zijn ontvangen. Raadpleeg Afbeelding 2. Neem contact op met de
fabrikant of een verkoopvertegenwoordiger in geval van ontbrekende of beschadigde onderdelen.

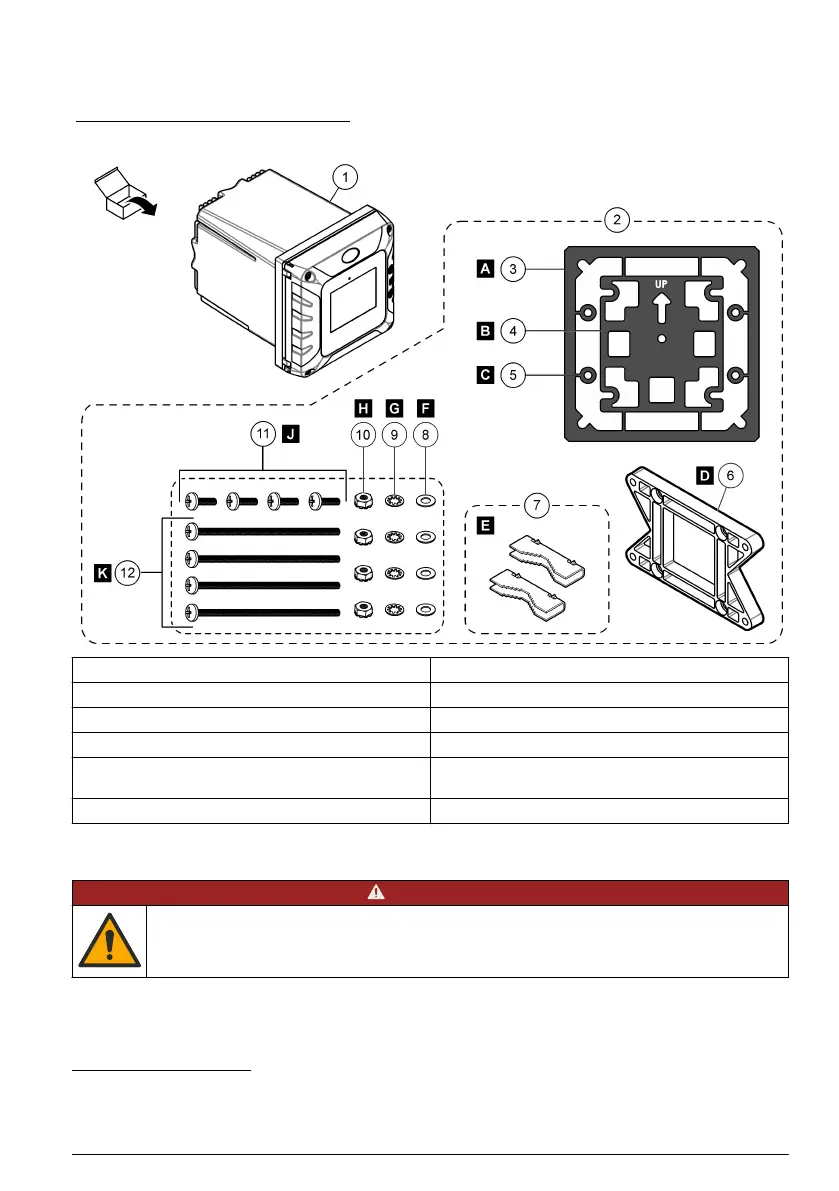

Afbeelding 2 Productcomponenten
1 SC4500-controller 7 Montagevoet (inzetstukken montagesteun) (2x)
2 De hardware monteren 8 Platte onderlegring, binnendiameter ¼ inch (4x)
3 Pakking voor paneelmontage, neopreen 9 Borgring, binnendiameter ¼ inch (4x)
4 Trillingsdempende pakking voor buismontage 10 Zeskantmoer met sluitring M5 x 0,8 (4x)
5 Trillingsdempende onderlegring voor buismontage
(4x)
11 Bolkopschroeven M5 x 0,8 x 15 mm (4x)
6 Steun voor wand- en buismontage
6
12 Bolkopschroeven M5 x 0,8 x 100 mm (4x)
7
Hoofdstuk 4 Installatie
G E V A A R
Diverse gevaren. Alleen bevoegd personeel mag de in dit deel van het document beschreven taken
uitvoeren.
6
Als optioneel accessoire is een beugel voor paneelmontage verkrijgbaar. Raadpleeg de
uitgebreide gebruikershandleiding voor vervangende onderdelen en accessoires
7
Gebruikt voor buismontage op buizen met variabele diameter.
Nederlands 171
