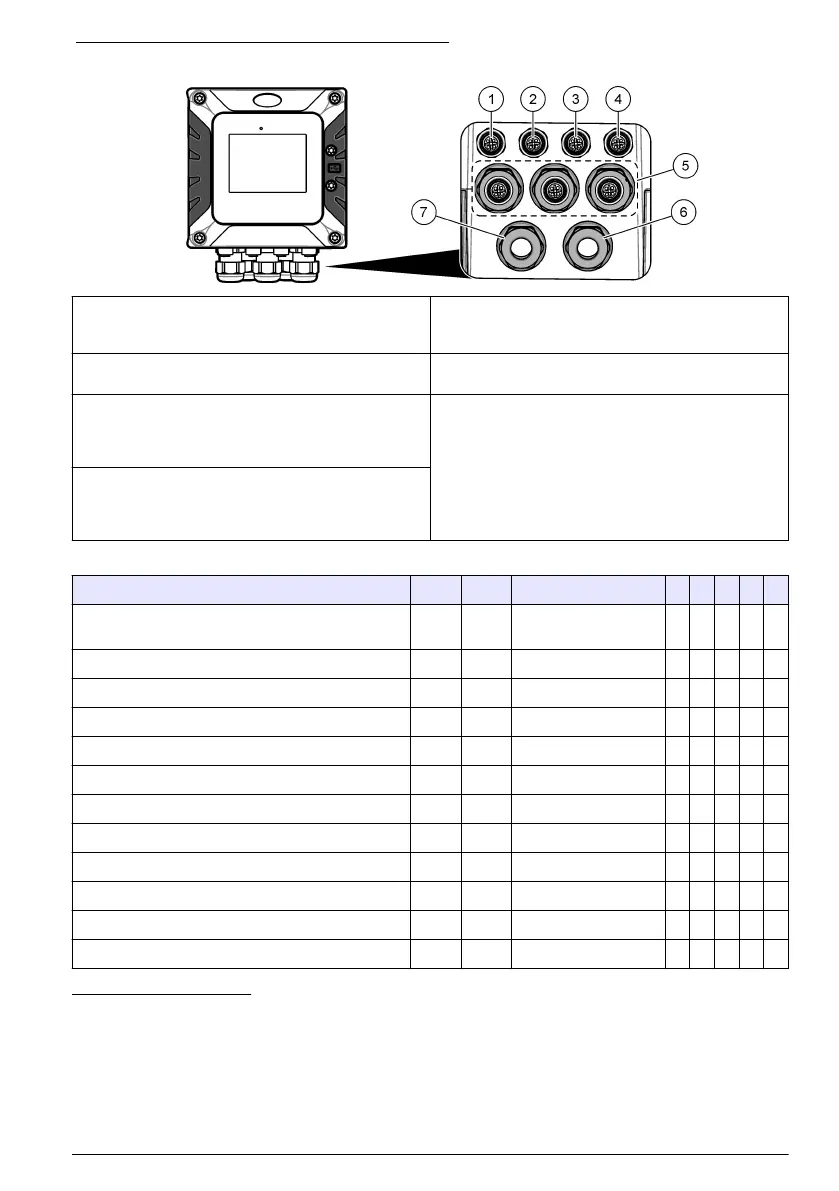

6. ábra Elektromos csatlakozók és szerelvények
1 Ethernet csatlakozó (választható) az 1. LAN-porthoz
vagy EtherNet/IP- vagy PROFINET-csatlakozóhoz
5 Kábelfeszültség-mentesítő szerelvény USB-
dobozhoz és bővítőmodulokhoz: analóg
be-/kimenetek, Profibus DP
2 Ethernet csatlakozó (választható) a 2. LAN-porthoz
vagy EtherNet/IP- vagy PROFINET-csatlakozóhoz
6 Tápkábel (vagy védőcső csomópont)
9
3 Digitális SC-csatlakozó: 1. opcionális csatorna:
Analóg érzékelőcsatlakozó érzékelőmodulhoz vagy
analóg bemeneti csatlakozó 4-20 mA bemeneti
modulhoz
8
7 Kábelfeszültség-mentesítő szerelvény a
nagyfeszültségű relé számára
4 Digitális SC-csatlakozó: 2. opcionális csatorna:
Analóg érzékelőcsatlakozó érzékelőmodulhoz vagy
analóg bemeneti csatlakozó 4-20 mA bemeneti
modulhoz
1. táblázat Csatlakozó- és szerelvényopciók
Device (Eszköz) 1
10
2 Opció
11
3 4 5 6 7
digitális sc-érzékelő, digitális sc-átjáró vagy
analizátor
X X
Analóg érzékelő X X
4-20 mA bemenet X X
4-40 mA kimenet X
Profibus DP modul X
USB-doboz X
LAN + LAN Zöld Zöld Szétválasztás/Társítás
LAN + Modbus TCP Zöld Zöld Szétválasztás/Társítás
EtherNet/IP Sárga Sárga Csak IEP
LAN + EtherNet/IP Zöld Sárga Kevert IEP
PROFINET Sárga Sárga Csak IEP
LAN + PROFINET Zöld Sárga Kevert IEP
8
Ha analóg érzékelőt vagy 4-20 mA bemenetet szeretne csatlakoztatni a vezérlőhöz, telepítse a
megfelelő bővítőmodult, ha még nincs telepítve. További tudnivalókért tekintse meg a
bővítőmodulhoz mellékelt dokumentációt.
9
A tápkábel beszerelése a vezérlő konfigurációjától függően gyárilag történik.
10
A csatlakozók a színkódok alapján azonosíthatók. A LAN-csatlakozók zöldek. Az EtherNet/IP-
vagy PROFINET-csatlakozók sárgák.
11
A további információkért tekintse meg a részletes felhasználói útmutatót a gyártó weboldalán.
Magyar 315
