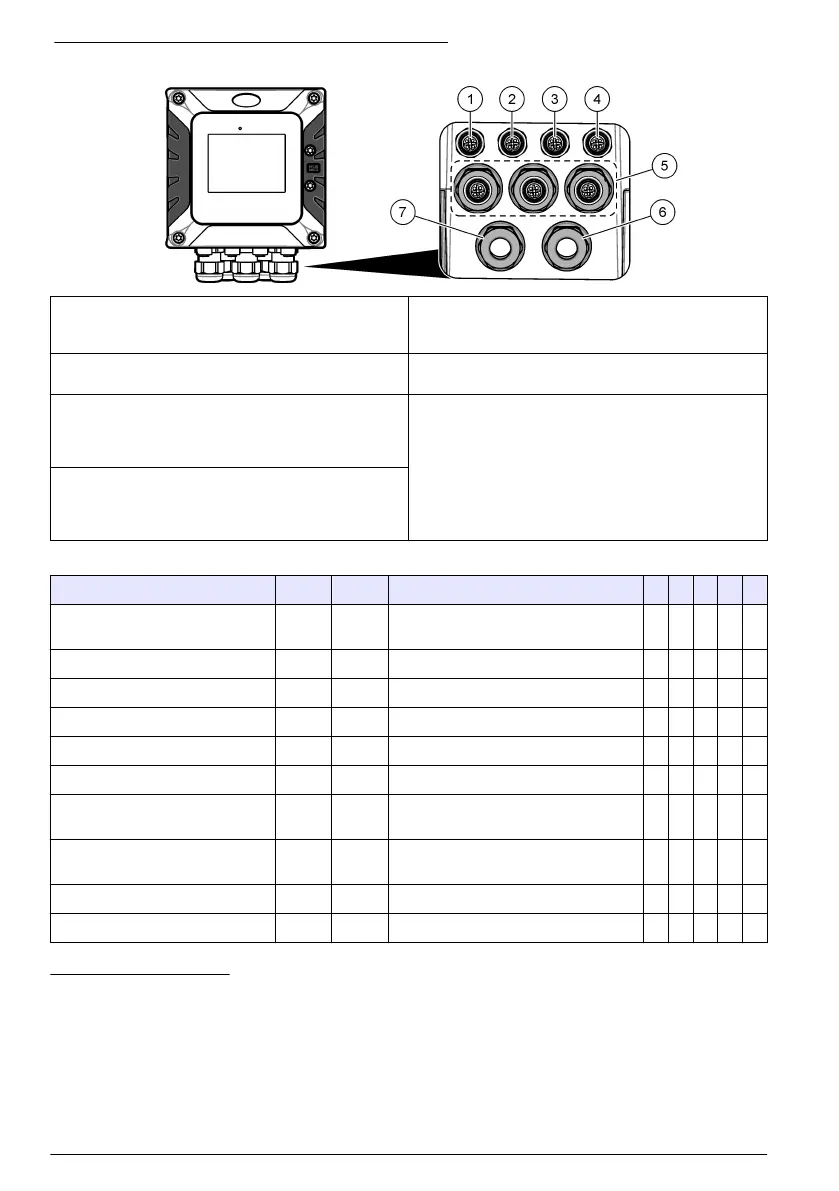

Rysunek 6 Złącza i elementy instalacji elektrycznej
1 Złącze Ethernet (opcjonalne) dla portu LAN 1 lub
Ethernet/IP lub złącze PROFINET
5 Reduktor naprężeń dla modułu USB i modułów
rozszerzeń: wejścia/wyjścia analogowe, Profibus
DP
2 Złącze Ethernet (opcjonalne) dla portu LAN 2 lub
Ethernet/IP lub złącze PROFINET
6 Kabel zasilający (lub koncentrator kanału
kablowego)
9
3 Złącze cyfrowe SC: kanał 1. Opcjonalnie:
połączenie czujnika analogowego do modułu
czujnika lub połączenie analogowego wejścia
do modułu wejścia 4 - 20 mA.
8
7 Reduktor naprężeń dla przekaźnika wysokiego
napięcia
4 Złącze cyfrowe SC: kanał 2 Opcjonalnie: połączenie
czujnika analogowego do modułu czujnika lub
połączenie analogowego wejścia do modułu wejścia
4 - 20 mA.
Tabela 1 Opcje dla każdego złącza i łącznika
Device (Urządzenie) 1
10
2 Opcja
11
3 4 5 6 7
Czujnik cyfrowy SC, bramka
cyfrowa SC lub analizator
X X
Czujnik analogowy X X
Wejście 4–20 mA X X
Wyjście 4–40 mA X
Moduł Profibus DP X
Modem USB X
LAN + LAN zielony zielony Podział / łańcuchyPodziałTworzenie
łańcucha
LAN + Modbus TCP zielony zielony Podział / łańcuchyPodziałTworzenie
łańcucha
Ethernet/IP żółty żółty Tylko IEP
LAN + EtherNet/IP zielony żółty Mieszane IEP
8
Aby podłączyć czujnik analogowy lub wejście 4 - 20 mA do przetwornika, zainstaluj moduł
rozszerzenia, o ile nie jest już zainstalowany. Dodatkowe informacje znajdują się w dokumentacji
dołączonej do modułu.
9
Kabel zasilający jest fabrycznie podłączony zgodnie z konfiguracją przetwornika.
10
Złącza są oznaczone kolorami. Złącza LAN są zielone. Złącza Ethernet/IP lub PROFINET
są żółte.
11
Więcej informacji zamieszczono w rozszerzonym podręczniku użytkownika na stronie
internetowej producenta.
222 Polski
