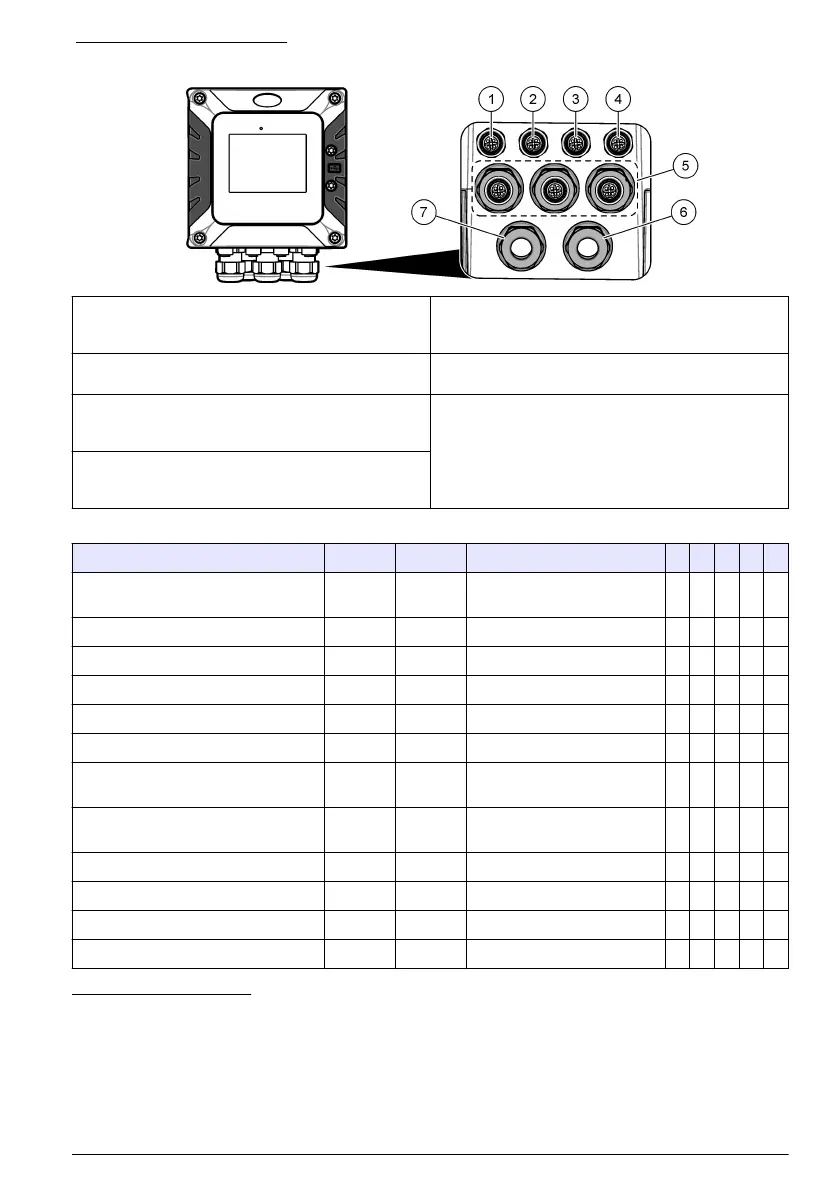

Kuva 6 Liittimet ja liitännät
1 Ethernet-liitin (lisävaruste) LAN-portille 1 tai
Ethernet/IP- tai PROFINET-liitin
5 Vedonpoistaja USB-rasiaan ja
laajennusmoduuleihin: analogiset tulot/lähdöt,
Profibus DP
2 Ethernet-liitin (lisävaruste) LAN-portille 2 tai
Ethernet/IP- tai PROFINET-liitin
6 Virtajohto (tai kanavaholkki)
9
3 Digitaalinen SC-liitin: kanava 1. Valinnainen:
analoginen anturiliitäntä anturimoduuliin tai
analoginen tuloliitäntä 4–20 mA:n tulomoduuliin
8
7 Korkeajännitereleen vedonpoistaja
4 Digitaalinen SC-liitin: kanava 2. Valinnainen:
analoginen anturiliitäntä anturimoduuliin tai
analoginen tuloliitäntä 4–20 mA:n tulomoduuliin
Taulukko 1 Liittimiä ja liitoskappaleita koskevat vaihtoehdot
Laite 1
10
2 Valinta
11
3 4 5 6 7
Digitaalinen SC-anturi, digitaalinen
SC-yhdyskäytävä tai analysaattori
X X
Analoginen anturi X X
4–20 mA:n tulo X X
4–40 mA:n lähtö X
Profibus-DP-moduuli X
USB-rasia X
LAN + LAN Vihreä Vihreä Split (Jako) / Chaining
(Ketjutus)
LAN + Modbus TCP Vihreä Vihreä Split (Jako) / Chaining
(Ketjutus)
EtherNet/IP Keltainen Keltainen Vain IEP (Vain IEP)
LAN + EtherNet/IP Vihreä Keltainen Mix IEP (IEP-yhdistelmä)
PROFINET Keltainen Keltainen Vain IEP (Vain IEP)
LAN + PROFINET Vihreä Keltainen Mix IEP (IEP-yhdistelmä)
8
Jotta voit liittää analogisen anturin tai 4–20 mA:n tulon ohjaimeen, asenna soveltuva
laajennuskortti, jos sitä ei ole vielä asennettu. Lisätietoja on laajennusmoduulin mukana
toimitetussa dokumentaatiossa.
9
Virtajohto on asennettu tehtaalla ohjaimen kokoonpanon mukaan.
10
Liittimet on värikoodattu. LAN-liittimet ovat vihreitä. EtherNet/IP- tai PROFINET-liittimet ovat
keltaisia.
11
Katso lisätietoja valmistajan sivustolla olevasta laajennetusta käyttöoppaasta.
