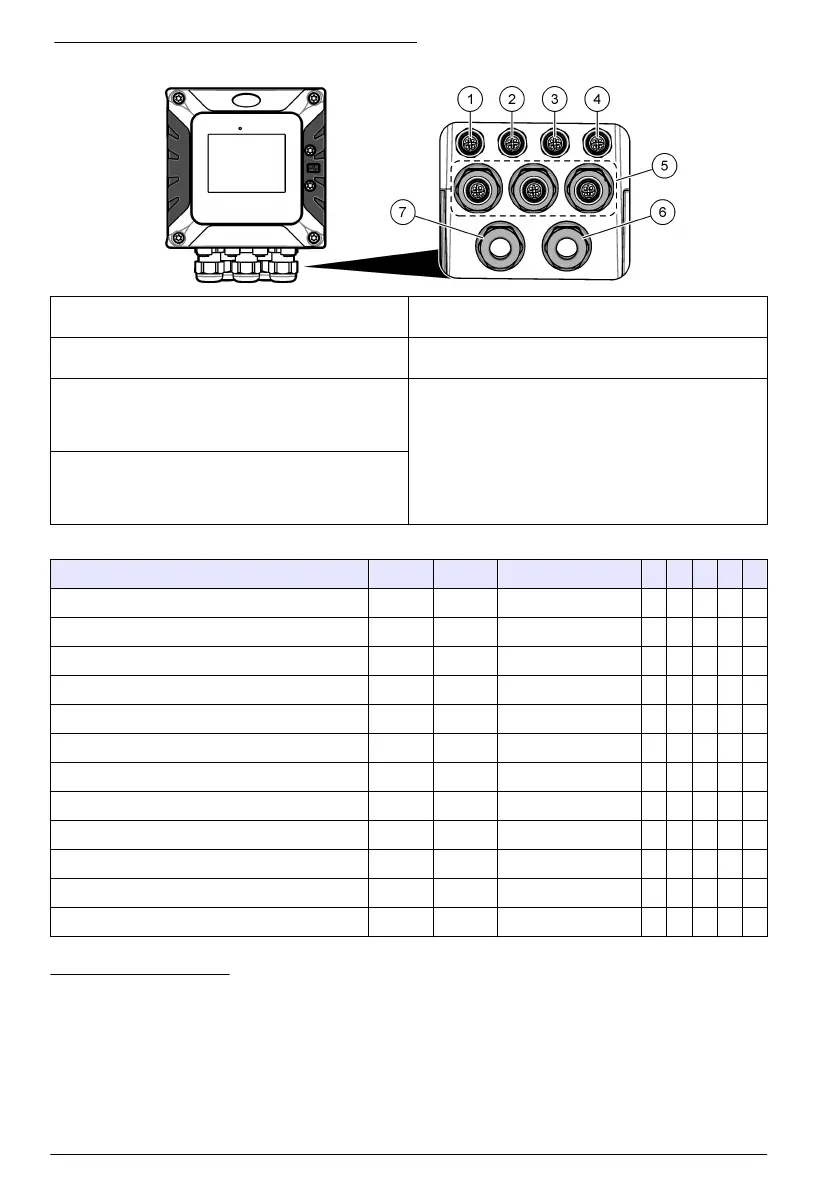

Figura 6 Conectores eléctricos y prensacables
1 Conector Ethernet (opcional) para el puerto LAN 1 o
conector Ethernet/IP o PROFINET
5 Prensacables para módulos de expansión y caja
USB: entradas/salidas analógicas, Profibus DP
2 Conector Ethernet (opcional) para el puerto LAN 2 o
conector Ethernet/IP o PROFINET
6 Cable de alimentación (o adaptador para
conducto)
9
3 Conector sc digital: canal 1. Opcional: conexión de
sensor analógico al módulo de sensores o conexión
de entrada analógica al módulo de entradas de
4-20 mA.
8
7 Prensacables para relé de alta tensión
4 Conector sc digital: canal 2. Opcional: conexión de
sensor analógico al módulo de sensores o conexión
de entrada analógica al módulo de entradas de
4-20 mA.
Tabla 1 Opciones para cada conector y prensacables
Dispositivo 1
10
2 Opción
11
3 4 5 6 7
Sensor digital sc, gateway sc digital o analizador X X
Sensor analógico X X
Entrada de 4-20 mA X X
Salida de 4-40 mA X
Módulo DP Profibus X
Caja USB X
LAN + LAN Verde Verde Dividir/Encadenando
LAN + Modbus TCP Verde Verde Dividir/Encadenando
Ethernet/IP Amarillo Amarillo Solo IEP
LAN + Ethernet/IP Verde Amarillo IEP mezclado
PROFINET Amarillo Amarillo Solo IEP
LAN + PROFINET Verde Amarillo IEP mezclado
8
Para conectar un sensor analógico o una entrada de 4-20 mA al controlador, instale el módulo
de expansión correspondiente, si aun no está instalado. Consulte la documentación
suministrada con el módulo de expansión para obtener más información.
9
El cable de alimentación se instala en fábrica en función de la configuración del controlador.
10
Un código de color identifica los conectores. Los conectores LAN son de color verde. Los
conectores Ethernet/IP o PROFINET son de color amarillo.
11
Para obtener más información, consulte la versión ampliada del manual del usuario disponible
en la página web del fabricante.
106 Español
