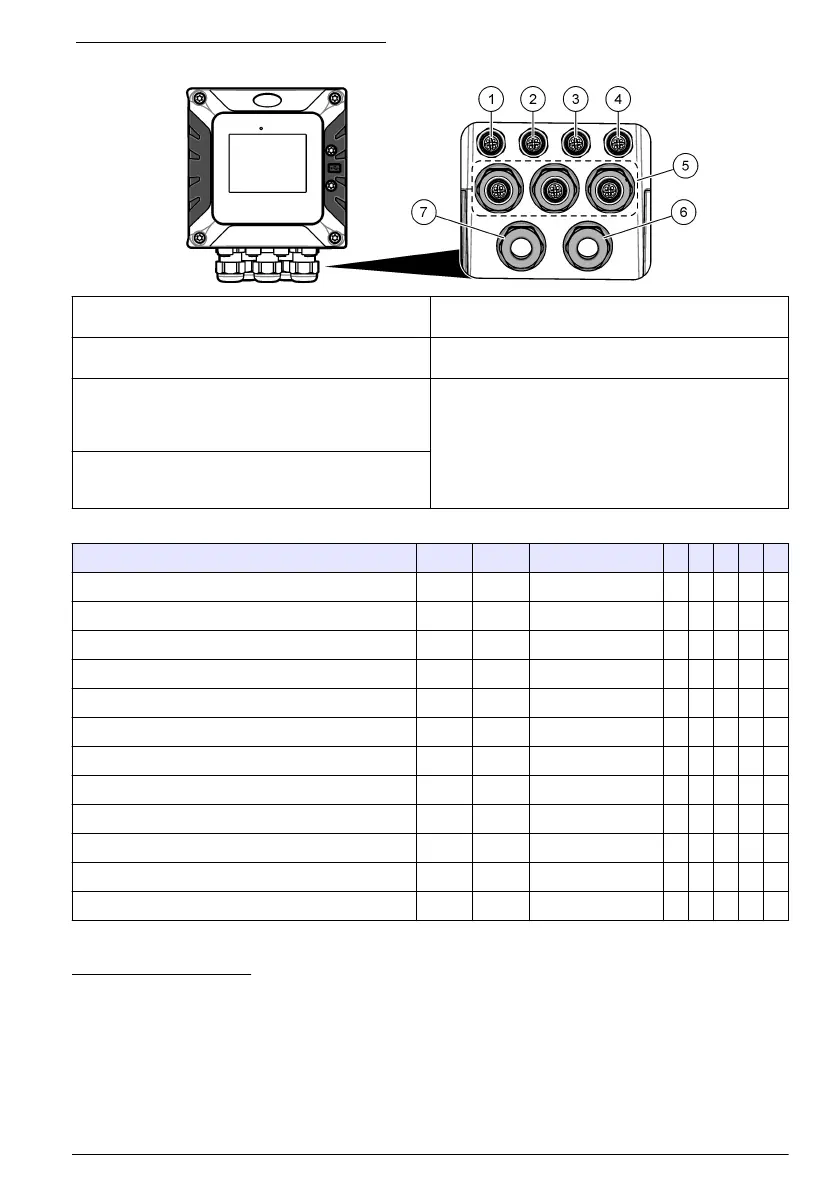

Obr. 6 Elektrické konektory a konektory
1 Ethernetový konektor (volitelný) pro LAN
port 1 nebo konektor EtherNet/IP nebo PROFINET
5 Kabelové průchodky pro USB box a moduly:
Analogové vstupy/výstupy, Profibus DP
2 Ethernetový konektor (volitelný) pro LAN
port 2 nebo konektor EtherNet/IP nebo PROFINET
6 Napájecí kabel (nebo rozvodná krabice)
9
3 Digitální SC konektor: Kanál 1. Volitelný: Připojení
analogové sondy k modulu nebo připojení
analogového vstupu ke vstupnímu modulu
4-20 mA
8
7 Kabelové průchodky pro vysokonapěťové relé
4 Digitální SC konektor: Kanál 1. Volitelný: Připojení
analogové sondy k modulu nebo připojení
analogového vstupu ke vstupnímu modulu 4-20 mA
Tabulka 1 Možnosti pro každý konektor a přípojku
Zařízení 1
10
2 Možnost
11
3 4 5 6 7
sc digitální sonda, sc digitální brána nebo analyzátor X X
Analogová sonda X X
Vstup 4–20 mA X X
Výstup 4–40 mA X
Modul Profibus X
USB box X
LAN + LAN Zelená Zelená Rozdělit / Řetězení
LAN + Modbus TCP Zelená Zelená Rozdělit / Řetězení
EtherNet/IP Žlutá Žlutá Pouze IEP
LAN + EtherNet/IP Zelená Žlutá Mix IEP
PROFINET Žlutá Žlutá Pouze IEP
LAN + PROFINET Zelená Žlutá Mix IEP
8
Chcete-li připojit analogovou sondu nebo vstup 4-20 mA ke kontroléru, instalujte příslušný
rozšířený modul, pokud již není instalován. Viz dokumentace dodávaná s modulem, kde
naleznete další informace.
9
Napájecí kabel je nainstalovaný z výroby podle konfigurace kontroléru.
10
Barevný kód identifikuje konektory. Konektory LAN jsou zelené. Konektory EtherNet/IP nebo
PROFINET jsou žluté.
11
Doplňující informace naleznete v rozšířené uživatelské příručce na webových stránkách
výrobce.
