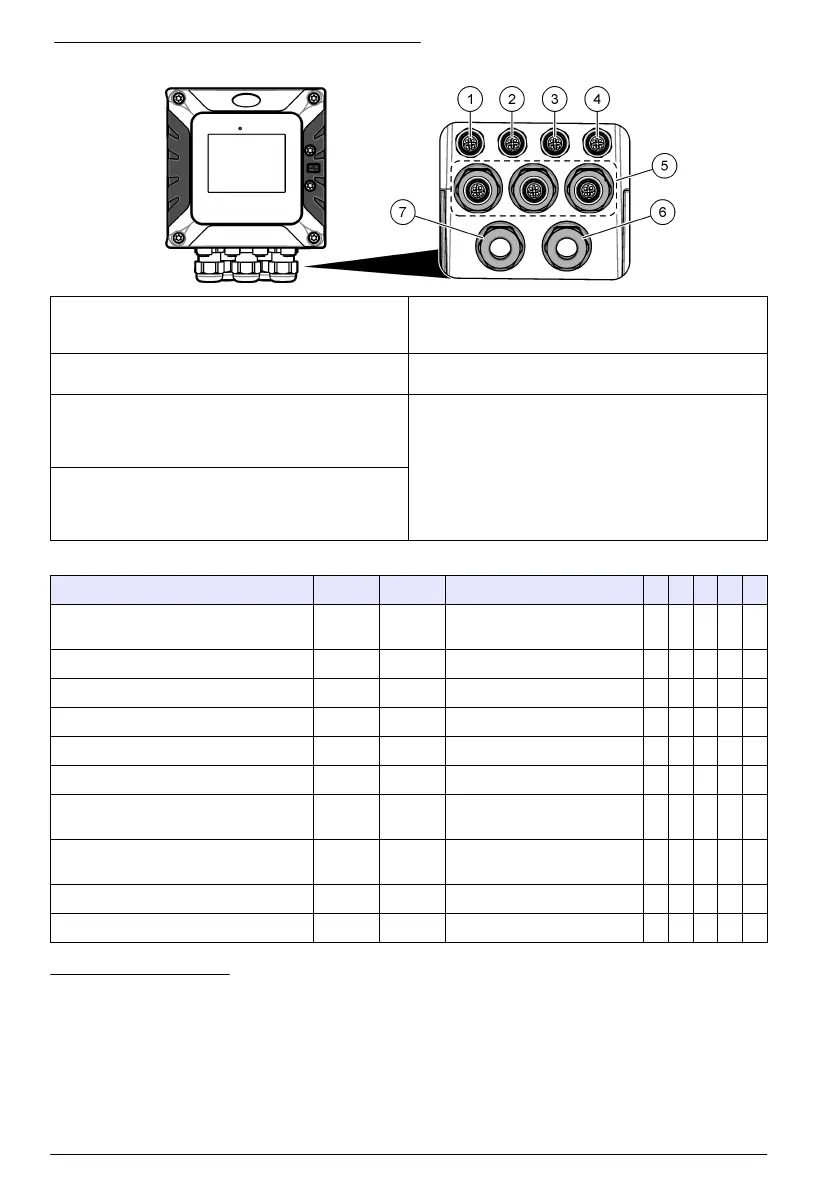

Εικόνα 6 Ηλεκτρικοί σύνδεσμοι και εξαρτήματα
1 Σύνδεσμος Ethernet (προαιρετικός) για θύρα LAN
1 ή σύνδεσμο EtherNet/IP ή PROFINET
5 Εξάρτημα μείωσης μηχανικής καταπόνησης για
κουτί USB και μονάδες επέκτασης: Αναλογικές
είσοδοι/έξοδοι, Profibus DP
2 Σύνδεσμος Ethernet (προαιρετικός) για θύρα LAN
2 ή σύνδεσμο EtherNet/IP ή PROFINET
6 Καλώδιο ρεύματος (ή κέντρο αγωγού)
9
3 Ψηφιακός σύνδεσμος SC: Κανάλι 1. Προαιρετικά:
Σύνδεση αναλογικού αισθητήρα με μονάδα
αισθητήρα ή σύνδεση αναλογικής εισόδου με
μονάδα εισόδου 4-20 mA
8
7 Εξάρτημα μείωσης μηχανικής καταπόνησης για
ρελέ υψηλής τάσης
4 Ψηφιακός σύνδεσμος SC: Κανάλι 2. Προαιρετικά:
Σύνδεση αναλογικού αισθητήρα με μονάδα
αισθητήρα ή σύνδεση αναλογικής εισόδου με
μονάδα εισόδου 4-20 mA
Πίνακας 1 Επιλογές για κάθε σύνδεσμο και εξάρτημα
Συσκευή 1
10
2 Επιλογή
11
3 4 5 6 7
ψηφιακός αισθητήρας sc, ψηφιακή πύλη
sc ή αναλυτής
X X
Αναλογικός αισθητήρας X X
Είσοδος 4-20 mA X X
Έξοδος 4-40 mA X
Μονάδα Profibus DP X
Κουτί USB X
LAN + LAN Πράσινο Πράσινο Διαίρεση / Δημιουργία
αλυσίδας...
LAN + Modbus TCP Πράσινο Πράσινο Διαίρεση / Δημιουργία
αλυσίδας...
EtherNet/IP Κίτρινο Κίτρινο IEP μόνο
LAN + EtherNet/IP Πράσινο Κίτρινο Μείξη IEP
8
Για τη σύνδεση αναλογικού αισθητήρα ή εισόδου 4-20 mA στον ελεγκτή, εγκαταστήστε τη
μονάδα επέκτασης που ισχύει, εάν δεν είναι ήδη εγκατεστημένη. Ανατρέξτε στην τεκμηρίωση
που παρέχεται με τη μονάδα επέκτασης για πρόσθετες πληροφορίες.
9
Το καλώδιο ρεύματος εγκαθίσταται από το εργοστάσιο ανάλογα με τη διαμόρφωση του ελεγκτή.
10
Ένας χρωματικός κωδικός χρησιμοποιείται για την αναγνώριση των συνδέσμων. Οι σύνδεσμοι
LAN είναι πράσινοι. Οι σύνδεσμοι EtherNet/IP ή PROFINET είναι κίτρινοι.
11
Ανατρέξτε στο πλήρες εγχειρίδιο λειτουργίας στον ιστότοπο του κατασκευαστή για
περισσότερες πληροφορίες.
502 Ελληνικά
