Hach SC4500 Basic User Manual

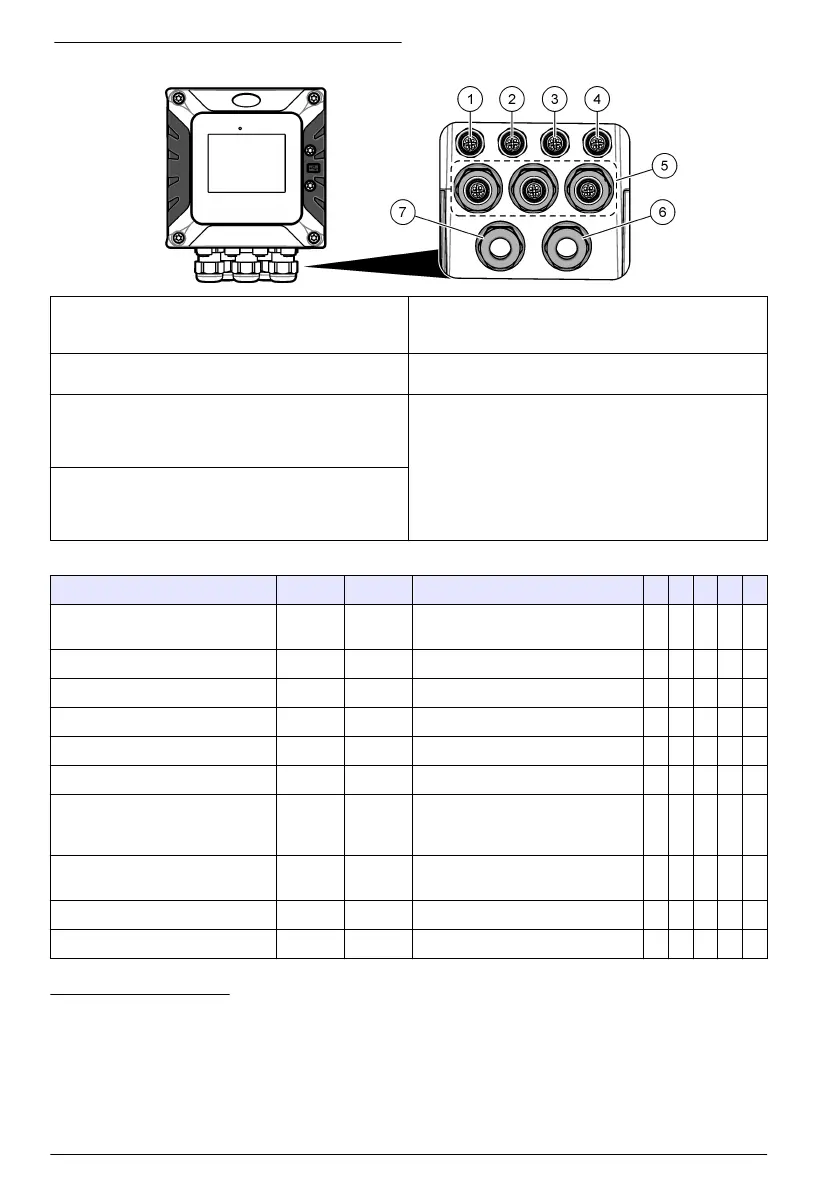

Joonis 6 Elektrilised konnektorid ja liitmikud
1 Etherneti konnektor (valikuline) LAN port 1 jaoks või
EtherNet/IP või PROFINET-i konnektor
5 USB-karbi ja laiendusmoodulite koormuse
vähendaja paigaldamine: analoogsisendid/-
väljundid, Profibus DP
2 Etherneti konnektor (valikuline) LAN port 2 jaoks või
EtherNet/IP või PROFINET-i konnektor
6 Toitejuhe (või paigaldustoru jaotur)
9
3 Digitaalne SC konnektor: kanal 1. Valikuline:
analooganduri ühendamine andurimooduliga või
analoogsisendi ühendamine 4-20 mA
sisendmooduliga
8
7 Tõmbetõkisliitmik kõrgepingereleele
4 Digitaalne SC konnektor: kanal 2. Valikuline:
analooganduri ühendamine andurimooduliga või
analoogsisendi ühendamine 4-20 mA
sisendmooduliga
Tabel 1 Iga konnektori ja liitmiku valikuvõimalused
Seade 1
10
2 Säte
11
3 4 5 6 7
SC digitaalne andur, SC
digitaalne lüüs või analüsaator
X X
Analoogandur X X
4–20 mA sisend X X
4–40 mA väljund X
Profibus DP moodul X
USB-karp X
LAN + LAN Roheline Roheline Split (Jaotus)Jagamine
aheldamineChaining (Ahela
loomine)
LAN + Modbus TCP Roheline Roheline Split (Jaotus) / Chaining (Ahela
loomine)
EtherNet/IP Kollane Kollane IEP only (Ainult IEP)
LAN + EtherNet/IP Roheline Kollane Mix IEP
8
Analooganduri või 4-20 mA sisendi ühendamiseks kontrolleriga tuleb paigaldada vastav
laiendusmoodul, kui see pole juba paigaldatud. Lisateabe saamiseks lugege laiendusmooduliga
kaasasolevat dokumentatsiooni.
9
Toitejuhe on kontrolleri konfiguratsiooni alusel tehases paigaldatud.
10
Konnektorid on tähistatud erinevate värvidega. LAN-konnektorid on rohelised. EtherNet-/IP- või
PROFINET-konnektorid on kollased.
11
Lisateavet leiate tootja veebilehel olevast põhjalikumast kasutusjuhendist.
526 eesti keel

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
