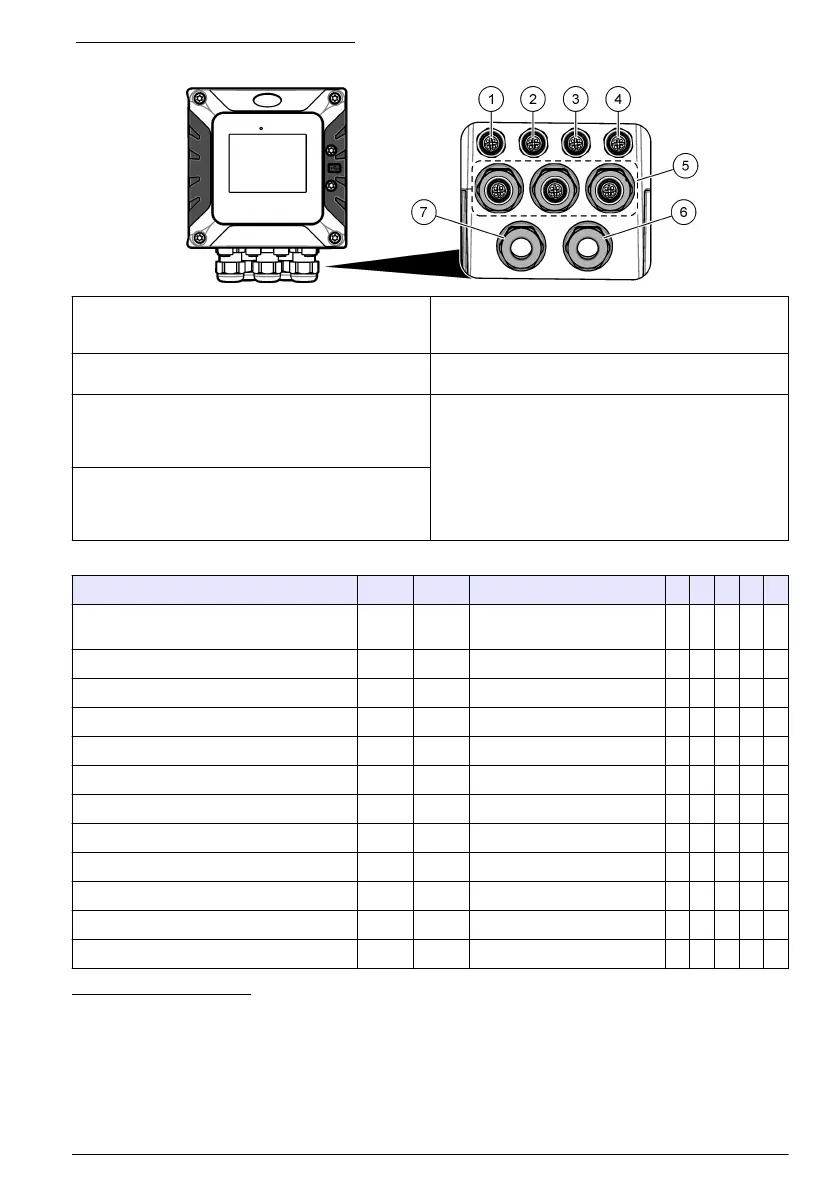

Slika 6 Električni priključci i spojevi
1 Ethernet priključak (opcion) za LAN priključak 1 ili
EtherNet/IP ili PROFINET priključak
5 Oprema za rasterećenje istezanja za USB uređaj
i module za proširenje: analogni ulazi/izlazi,
Profibus DP
2 Ethernet priključak (opcion) za LAN priključak 2 ili
EtherNet/IP ili PROFINET priključak
6 Kabl za napajanje (ili čvorište razvodne kutije)
9
3 Digitalni SC priključak: kanal 1. Opciono:
povezivanje analognog senzora sa modulom
senzora ili povezivanje analognog ulaza sa ulaznim
modulom od 4–20 mA
8
7 Spoj za rasterećenje istezanja za visokonaponski
relej
4 Digitalni SC priključak: kanal 2. Opciono:
povezivanje analognog senzora sa modulom
senzora ili povezivanje analognog ulaza sa ulaznim
modulom od 4–20 mA
Tabela 1 Opcije za svaki priključak i spoj
Uređaj 1
10
2 Opcija
11
3 4 5 6 7
Digitalni SC senzor, digitalni SC mrežni
prolaz ili analizator
X X
Analogni senzor X X
Ulaz od 4–20 mA X X
Izlaz od 4–40 mA X
Profibus DP modul X
USB uređaj X
LAN + LAN Zelena Zelena Razdeli / Povezivanje u lanac
LAN + Modbus TCP Zelena Zelena Razdeli / Povezivanje u lanac
EtherNet/IP Žuta Žuta Samo IEP
LAN + EtherNet/IP Zelena Žuta Mešoviti IEP
PROFINET Žuta Žuta Samo IEP
LAN + PROFINET Zelena Žuta Mešoviti IEP
8
Da biste povezali analogni senzor ili ulaz od 4–20 mA sa kontrolerom, montirajte odgovarajući
modul za proširenje, ako već nije namontiran. Dodatne informacije potražite u dokumentaciji koju
ste dobili uz modul za proširenje.
9
Kabl za napajanje se ugrađuje fabrički, na osnovu konfiguracije kontrolera.
10
Oznaka u boji identifikuje priključke. LAN priključci su zeleni. EtherNet/IP i PROFINET priključci
su žuti.
11
Za dodatne informacije pogledajte prošireni korisnički priručnik na veb-sajtu proizvođača.
