Le transmetteur affiche des mesures de capteur et d'autres données sur l'écran, peut transmettre
des signaux numériques et analogiques, et interagir avec d'autres appareils via les sorties et les
relais et les contrôler. Les sorties, relais, capteurs et modules d'extension sont configurés et
étalonnés via l'interface utilisateur à l'avant du transmetteur, ou à distance pour les transmetteurs
connectés au réseau. Le transmetteur se connecte à Claros avec un réseau cellulaire
5
, un réseau
Wi-Fi
5
ou par connexion LAN. Le système de diagnostic Prognosys
5
indique l'état des tâches de
maintenance et indique l'état de l'instrument.
L'écran de l'appareil est tactile. Le boîtier de l'instrument est équipé d'un évent de protection dans la
partie inférieure. Ne couvrez pas et ne retirez pas l'évent de protection. Remplacez l'évent de
protection en cas de dommages.
Le transmetteur est disponible avec des modules d'extension optionnels. Pour plus d'informations,
reportez-vous au manuel d'utilisation complet sur le site Web du fabricant.

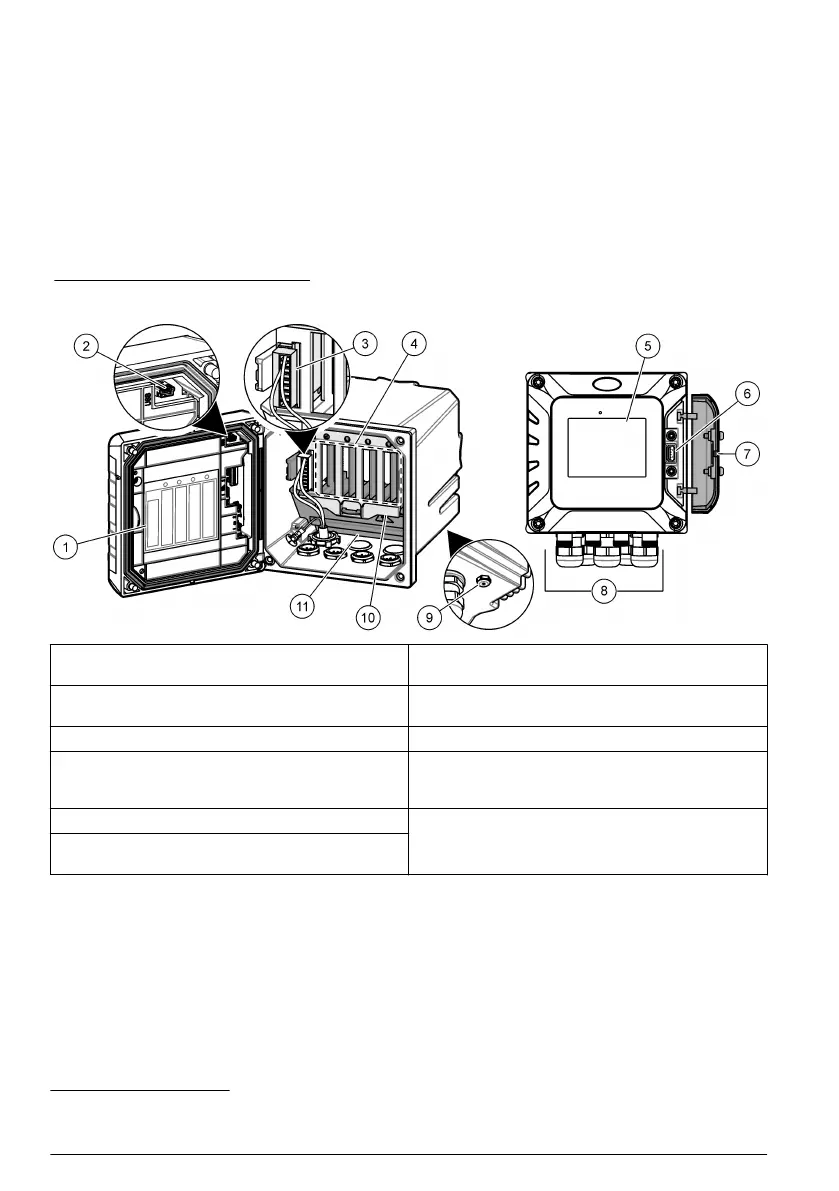

Figure 1 Présentation du produit
1 Etiquette d'installation de modules et d'informations
sur le câblage.
7 Couvercle USB
2 Connexion USB pour boîtier USB externe
(connexion Wi-Fi ou cellulaire)
8 Connexions et raccords électriques
3 Module d'extension (emplacement 0)
5
9 Event de protection
4 Emplacements supplémentaires pour module
d'extension
(Emplacements 1, 2, 3 et 4)
10 Capot pour l'installation du module
5 Ecran tactile 11 Barrière de protection haute tension
6 Connexion USB pour le téléchargement de données
et la mise à jour du firmware
5
En fonction de la configuration du transmetteur. Les modules d'extension sont installés en usine
en fonction de la configuration du transmetteur.
76 Français
