Connection diagrams
Instruction handbook bmaXX 5000
Document No.: 5.09021.19 Baumüller Nürnberg GmbH
160
of 346
7.13

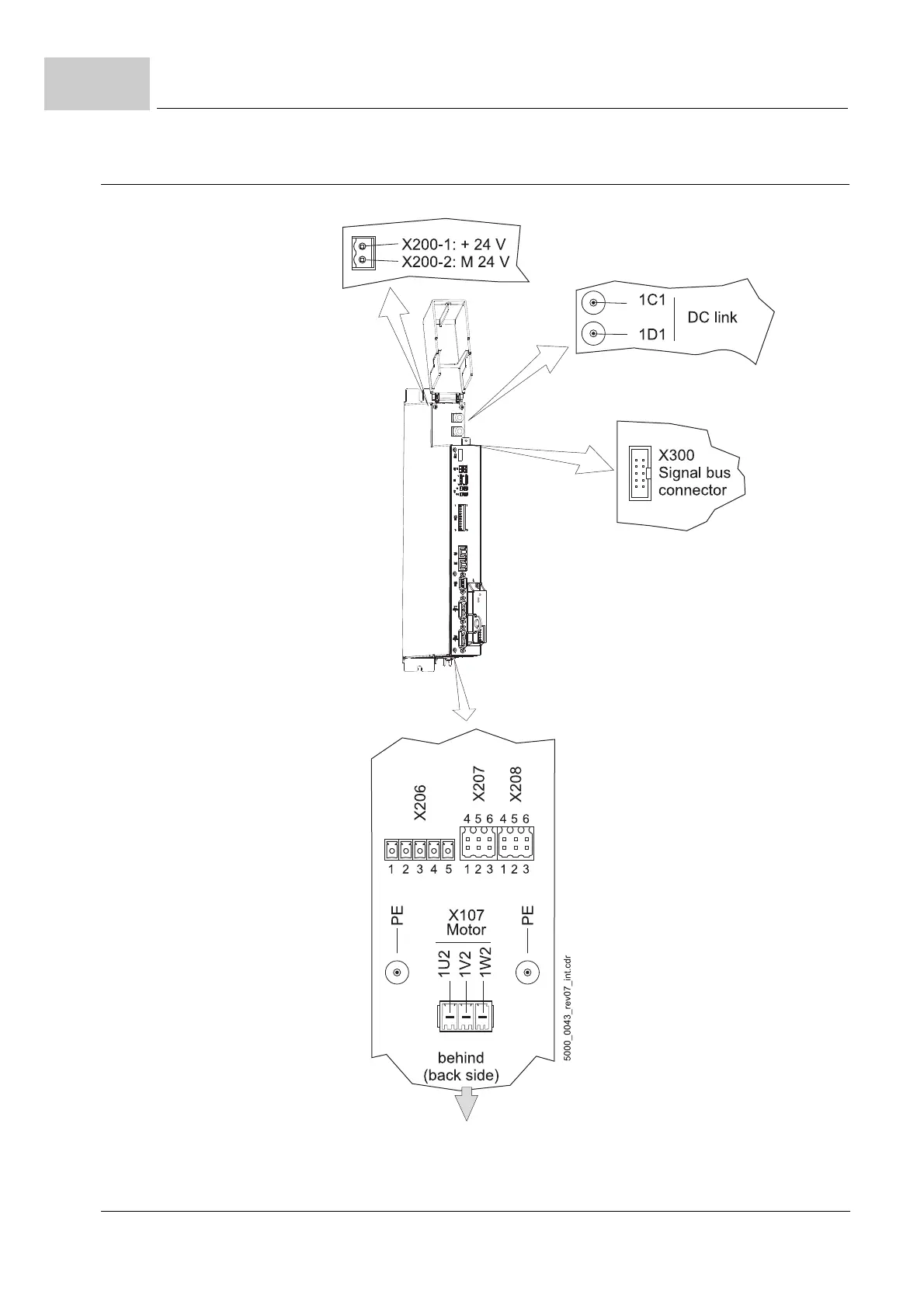

1C1, 1D1 Connections for the DC link, see ZFigure 84– on page 168.
X2 Connections for pulse enable, etc. see ZX2 Digital inputs/outputs– on page 185
X7 Encoder evaluation
X107 Motor connection BM5326, BM5327, BM5328, see ZFigure 84– on page 168
1U2, 1V2, 1W2 Connections for the motor BM5334, BM5335, see ZFigure 85– on page 169.
Connections for the motor BM537X, see ZFigure 86– on page 170
X200 Connections for 24 V voltage supply; for additional information, see ZFigure 84– on page
168 (SELV/PELV).
X206 Connection for 24 V voltage supply for the motor brake, see Table X206 on Zpage 176–.
For connector assignment see ZX206/X207/X208– as from page 212.
X207 Connections for motor temperature and motor brake of motor 1,
see table X207 on Zpage 177–.
For connector assignment see ZX206/X207/X208– as from page 212.
X208 Connections for motor temperature and motor brake of motor 2,
see table X208 on Zpage 177–.
For connector assignment see ZX206/X207/X208– as from page 212.
X300 Signal bus
