February, 2008
7-67
WorkCentre 5225, 5230
Chain 1 Standby Power
Wiring Data
Launch Version
Chain 1 Standby Power

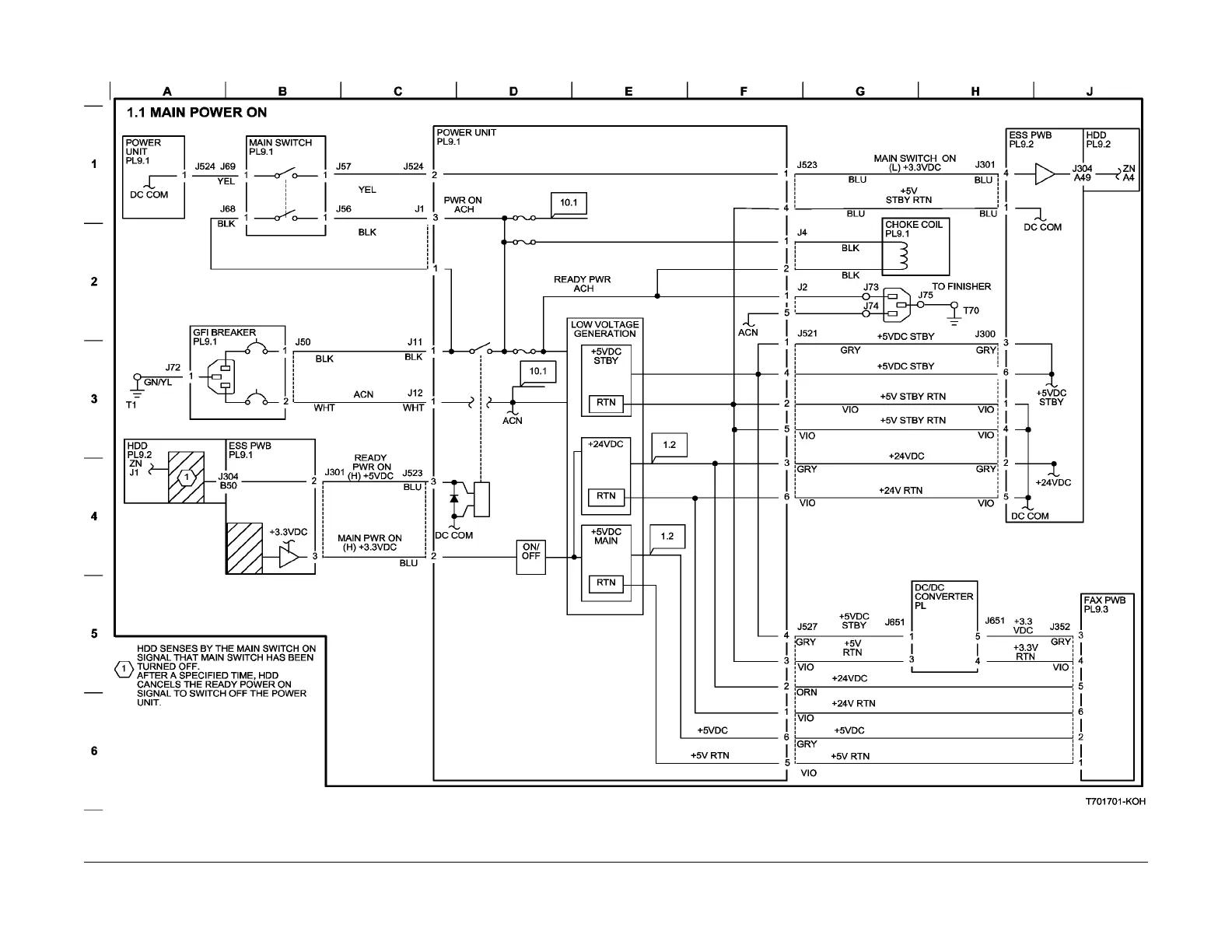

Figure 1 BSD 1.1 Main Power On
