Connections on the front side
Instruction handbook b maXX 5000
Document No.: 5.09021.16 Baumüller Nürnberg GmbH
184
of 328
7.15
Add-on module SIE with internal supply
SSI encoder emulation, 2 channels, B
M53XX-XXXX-XX03
Set values for SSI encoder emulation can be
evaluated from following sources:
m Po
sition actual values encoder 1 or encoder 2
m Pos
ition set values (e. g. internal from positioning)
m F
ieldbus set value (external set via bus)
The generated signal can be used either for sy
nchronization of the following axis or for
position evaluation of the axis by the master control.
Signal level: output high voltage at I
0H
= -20 mA 2.5 V
Signal level: output high voltage at I
0L
= +20 mA 0.5 V
Output frequency track signals Min. 200 kHz
Max. 1
MHz
Switching time: rise time < 50 ns
Switching time: fall time < 50 ns
Delay time It
d
I = 1 b 50 ns
Power input 0.525 W
Current output driver Max. 15 mA

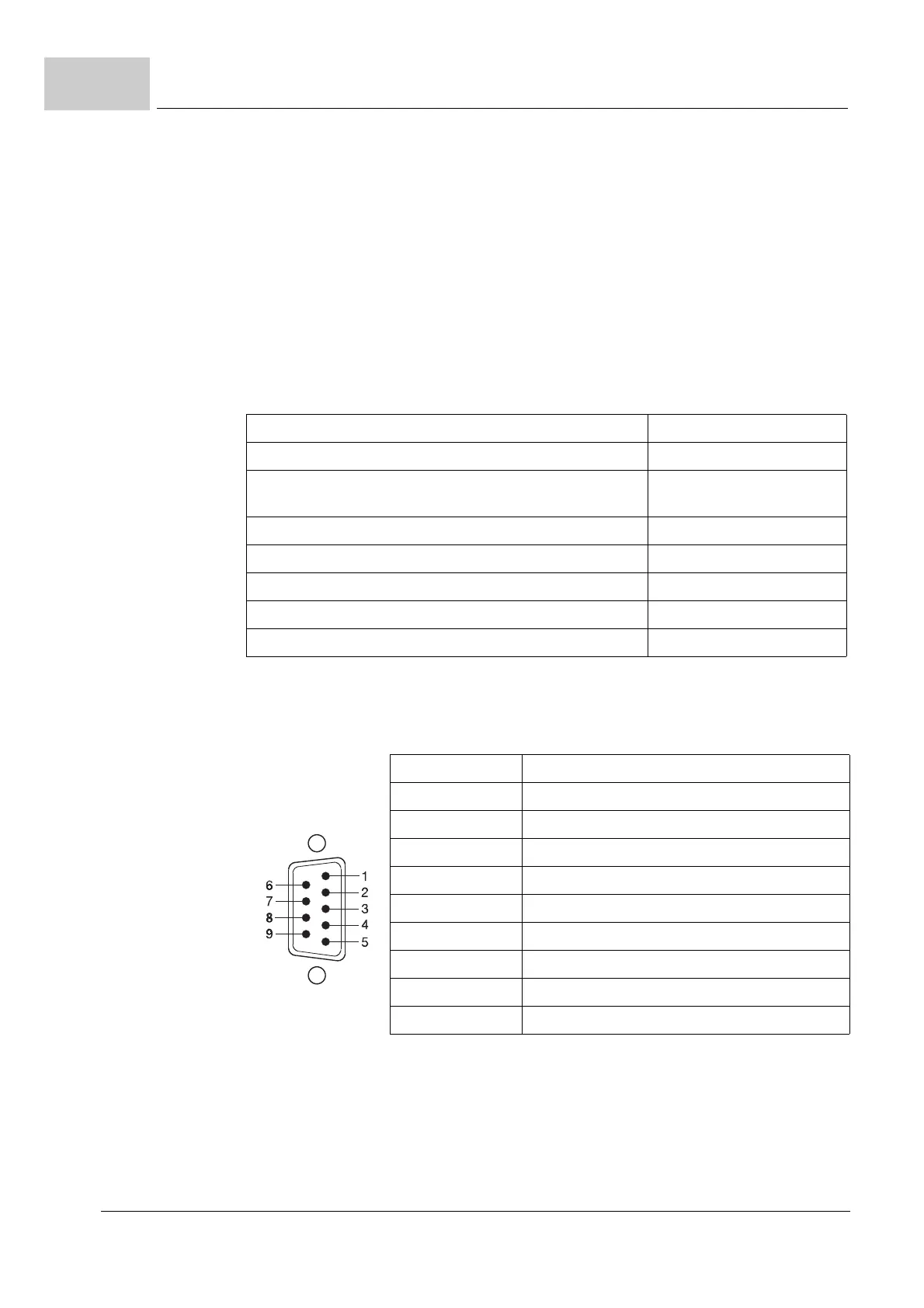

Pin assignment D-sub on front side X1 an
d X2 (male) of SSI encoder emulation:
Pin assignment Pin No. SSI assignment
D-sub male connector
9-pin
1 Ground incremental encoder emulation
2 Not assigned
3 Not assigned
4 Not assigned
5 DAT +
6 Not assigned
7 CLK +
8 CLK +
9 DAT +
Connection cable see ZCon
nection cable add-on modules– as from page 259.
Further information see manual add
-on modules IEE/SIE, 5.13030.
