Disassembly/Assembly > List Of Parts > Connectors Layout Drawing > Connectors Layout Drawing (LBP3580/6780x) (3/3)
Disassembly/Assembly > List Of Parts > Connectors Layout Drawing > Connectors Layout Drawing (LBP3580/6780x) (3/3)
■

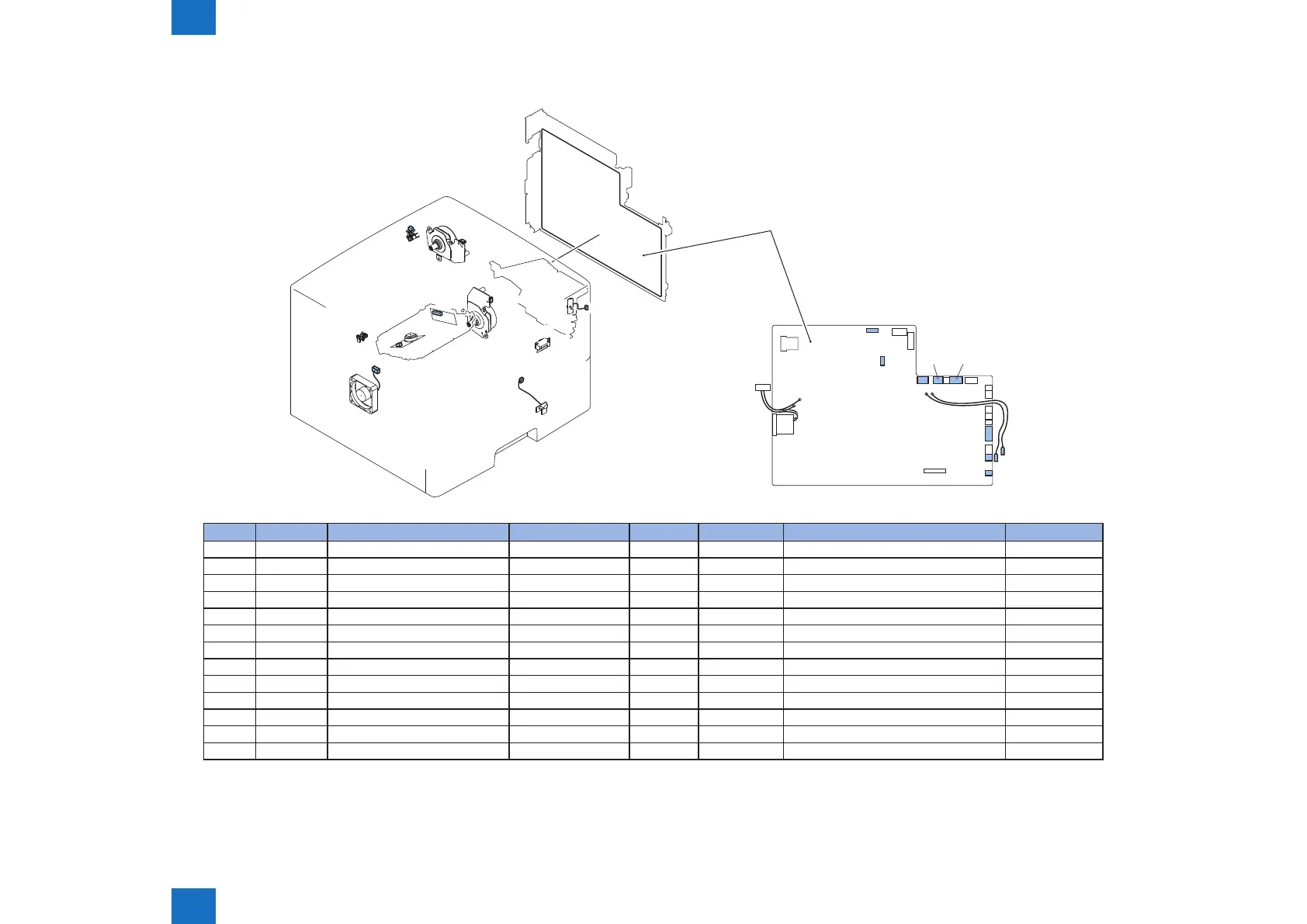

Connectors Layout Drawing (LBP3580/6780x) (3/3)
J1803
FT1
FT2
J1612
J1702
J1605
J1612
J1801
J1803
FT2
FT1
J1505J1503
J1504
J8002
J8003
J3
J4
J100
J8010
J12
J8001
Engine Controller PCB
J No. Symbol Name Relay connector J No. Symbol Name Remarks
J1702 - Engine Controller PCB J100 - BD PCB
J1505 - Engine Controller PCB J12 M3 Laser Scanner Motor
J1505 - Engine Controller PCB J8001 PS8001 Rear Cover Sensor
J1505 - Engine Controller PCB J8010 J8010 FM2 Sub Fan
J1503 - Engine Controller PCB J8003 M8003 Main Motor
J1504 - Engine Controller PCB J8002 M8002 Fixing Motor
FT1 - Engine Controller PCB FT1 SW501 Cartridge Door Switch
FT2 - Engine Controller PCB FT2 SW501 Cartridge Door Switch
J1605 - Engine Controller PCB J3 PS1 Face-up Sensor
J1605 - Engine Controller PCB J4 PS4 Face-Down Tray Paper Full Sensor
J1612 - Engine Controller PCB J1612 SW235 Cassette Paper Switch
J1801 - Engine Controller PCB J8007 J401 - Paper Feeder Relay PCB
J1803 - Engine Controller PCB J1803 TH3 Environment Sensor
F-3-18
T-3-18
