D-12
17-19 Operators’ Manual
990400 Rev C 2010 May 1

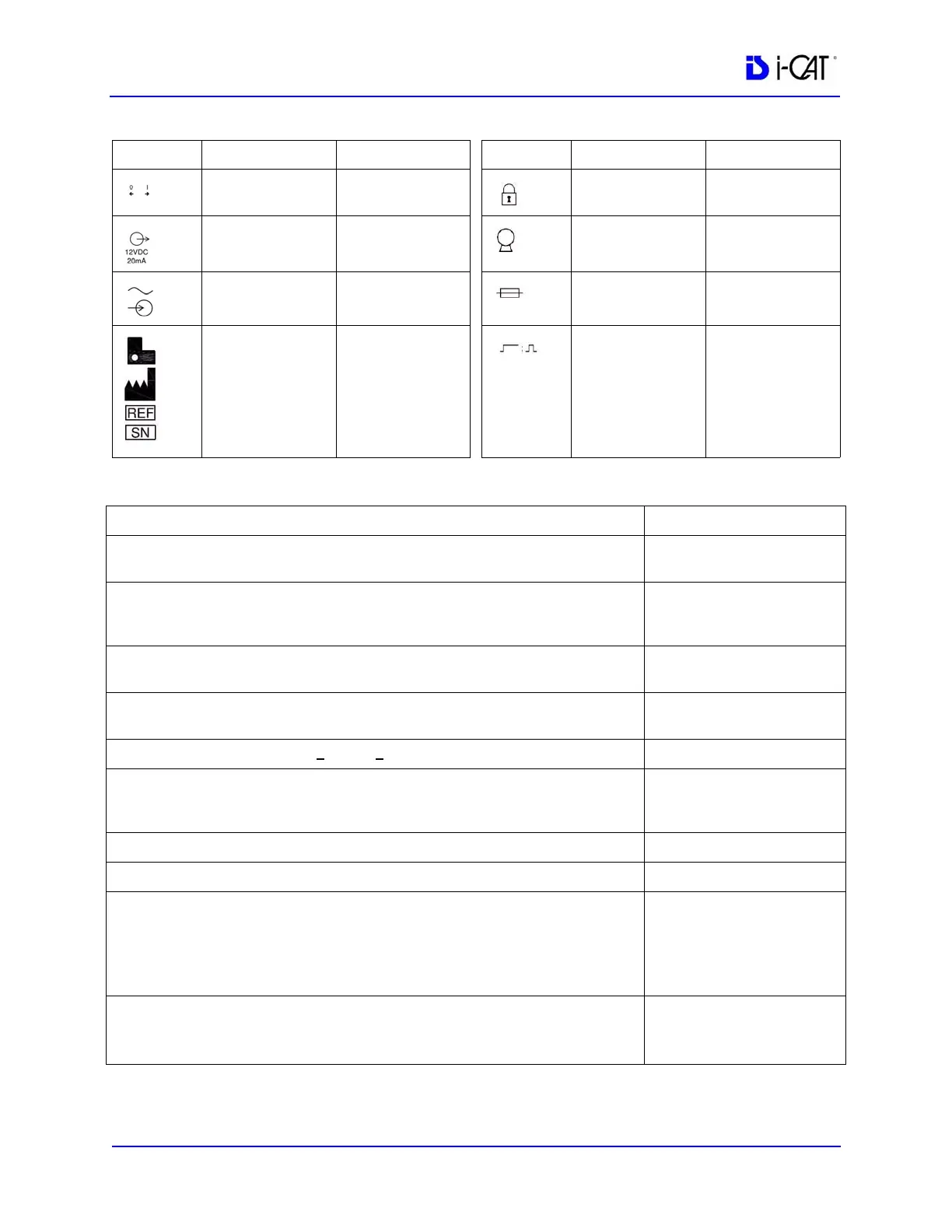

Símbolo Descrição Local Símbolo Descrição Local
Liga/desliga
disjuntor
Painel superior
traseiro
Fusível de bloqueio Painel superior
traseiro
Saída para cabo de
bloqueio
Painel superior
traseiro
Fusível de fonte de
raios X
Painel superior
traseiro
Entrada de CA Painel superior
traseiro
Fusível Painel superior
traseiro
Fabricado por
Fabricado para
N° do modelo
N° de série
Unidade do cabeçote
do tubo, fonte de
alimentação de raios
X, controlador de
raios X, painel
superior traseiro,
extensões
Contínuo:
Intermitente
Painel superior
traseiro, Fonte de
alimentação de raios
X
Etiquetas Local
Parada de emergência Parada de emergência do
paciente no painel
Cuidado: Se os fatores de exposição e procedimentos operacionais de segurança não
forem observados, esta unidade de raio X pode ser perigosa para o paciente e operador.
Proibido o uso não autorizado.
Painel de controle
Cuidado: Radiação de laser. Não olhe diretamente para o feixe.
Laser <1mW 635nm Classe II
Fonte de raios X
Cuidado. Radiação de laser. Não olhe diretamente para o feixe.
Laser <1mW 670nm Classe II
Gantry
Capacidade de elevação máxima <
182 kg (< 400 lbs) Unidade da cadeira
Atenção: ponto de esmagamento
Mantenha as mãos afastadas
O encosto pesa 6,8 kg (15 lbs)
Unidade do encosto
Modos de operação: Contínuo e intermitente Painel superior traseiro
Atenção: ponto de esmagamento Mantenha as mãos afastadas Acesso à cadeira
Modos de operação: Contínuo e intermitente
Compatível com IEC 60601-2-7 e IEC 60601-2-28
O capacitor possui >300 Vcc
Espere 5 minutos para o capacitor descarregar antes de manuseá-lo
Não utilize equipamento de teste aterrado com esta unidade
Fonte de alimentação de raios X
Não utilizar com tomógrafo i-CAT
Utilizar com tomógrafo i-PAN somente
Pressione para liberar a etiqueta
Posicionador do cabeçote i-PAN
