Pour installer une carte d’expansion Wave, il faut retirer le couvercle superieur. Les cartes peuvent etre
installees dans les emplacements SRX-A- SRX-B. Ces fentes correspondent aux groupes de cartes d’expan-
sion Wave (XP-A- XP-B) lorsque l’expansion Wave, les correctifs et rythmes sont utilises.
Avant d’installer la carte d’expansion Wave, coupez l’alimentation du SonicCell et de tous les
appareils branches, et debranchez tous les cables du SonicCell, y compris le cable d’alimenta-
tion.
fig.SRX-Install0-f.eps
Retirer du SonicCell, uniquement les vis mon-
trees dans le diagramme ci-dessous et
detacher le couvercle superieur.
fig.SRX-Install3-f.eps
Comme le montre l’illustration ci-dessous,
branchez le connecteur de la carte d’expan-
sion Wave dans la fente appropriee et, en
meme temps, inserez le support de carte de
circuits imprimes dans l’ouverture de la
carte d’expansion Wave.
* Si plusieurs cartes d’expansion du meme
type sont installees, une seule sera detectee.
fig.SRX-Install4-f.eps
Utilisez l’outil d’installation fourni avec la
carte d’expansion Wave pour tourner les
supports en position LOCK (verrouille) afin
de retenir la carte en place.
Remettez le couvercle en place a l’aide des
vis retirees a l’etape 2.

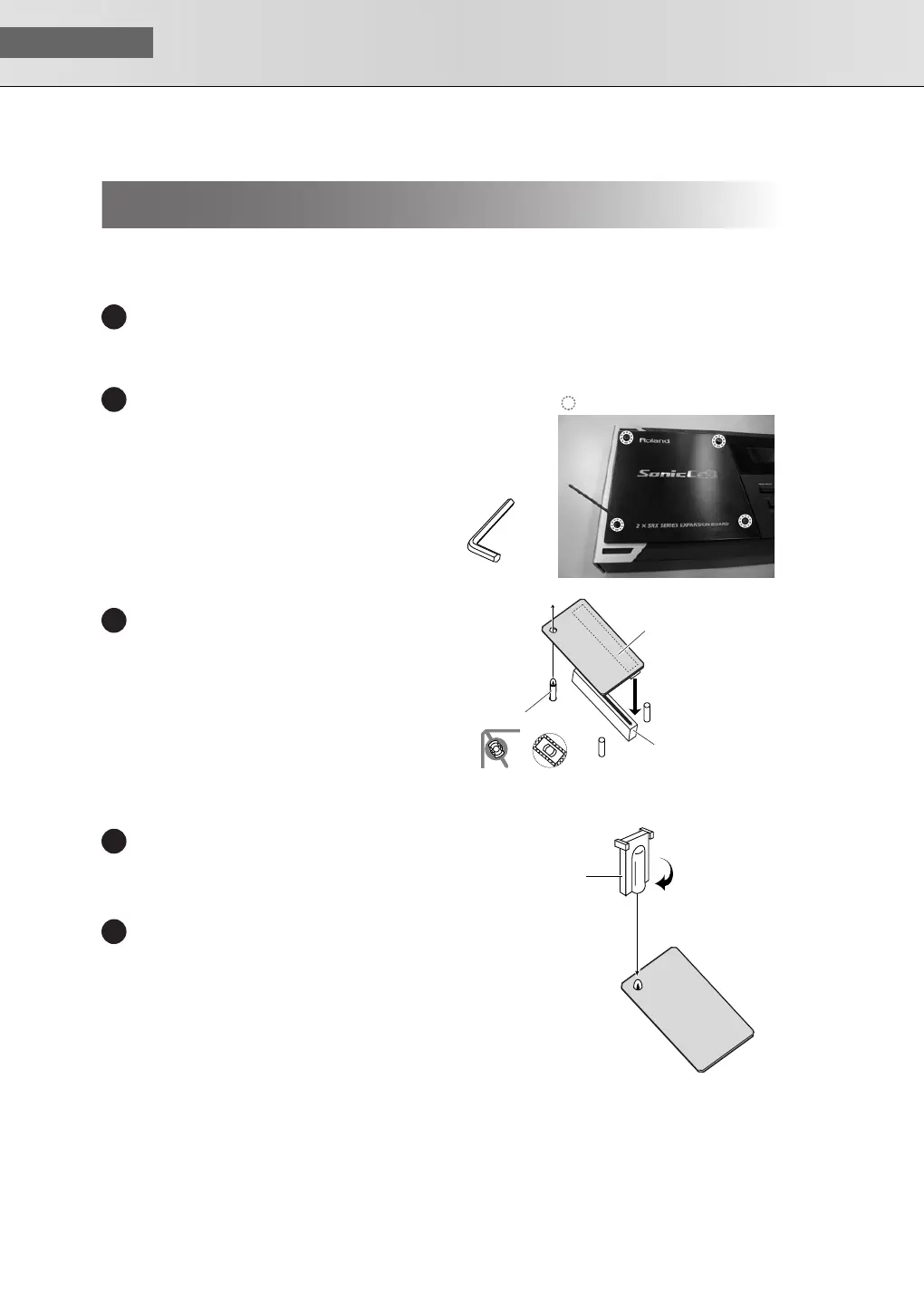

Installation d’une carte d’expansion Wave
1
Clé hexagonale
(2 mm)
Vis à enlever
12
Support à carte
Connecteur
Carte d’extension Wave
(serie SRX)
Avant l’installation,
orienter les supports à carte
tel qu’indiqué sur le schéma.
3
Outil d’installation
LOCK
4
5
