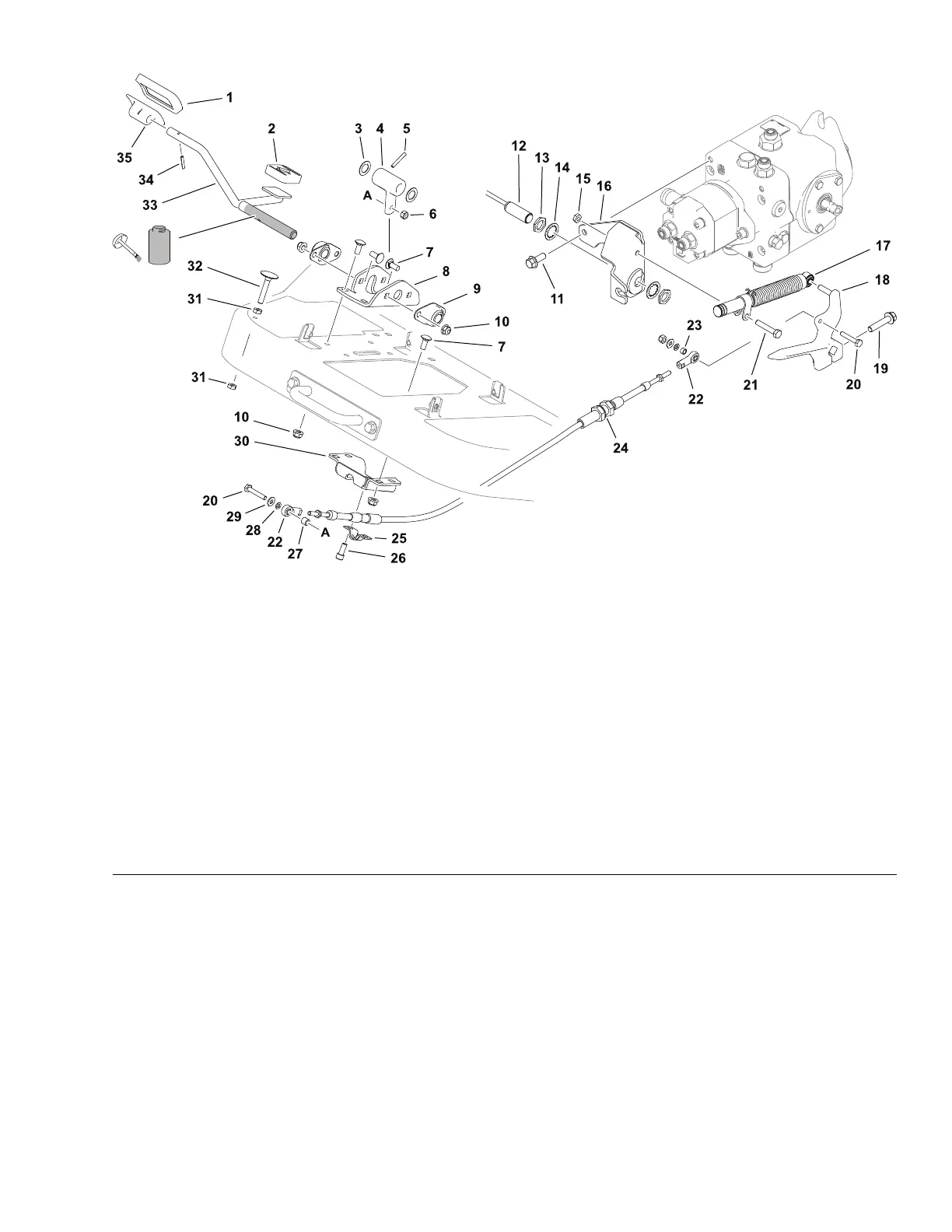

TractionPedal,Cable,andControlAssembly
g302086
Figure115
1.Pad–forward13.Jamnut(2each)25.Clamp
2.Pad–reverse
14.Lockwasher(2each)26.Socketheadscrew(2each)
3.Plasticwasher(2each)
15.Locknut
27.Spacer–9mm(0.35inch)
4.Pedalhub
16.Supportbracket28.Washer(2each)
5.Rollpin17.Damper
29.Washer(2each)
6.Locknut(2each)
18.Pumplever
30.Cablebracket
7.Carriagebolt(12each)
19.Pinchbolt
31.Locknut(2each)
8.Pedalbracket
20.Capscrew(2each)
32.Pedalstopbolt
9.Bearing(2each)21.Capscrew
33.Tractionpedal
10.Flangenut(12each)22.Balljoint(2each)
34.Rollpin
11.Capscrew(2each)23.Spacer–5mm(0.21inch)
35.Forwardpedal
12.Neutralswitch24.Tractioncable
RemovingandInstallingtheTractionControlComponents
Removeandinstallthetractioncontrolcomponentsasnecessary.
1.Applyanti-seizelubricanttothetractionpedalshaftduringassembly.
2.Ifthetractioncableisbeingreplaced:
A.Installtheballjointsonthecableendsatthelocationshown;referto
Figure116.
