11.23 Removing the Crop Blockages in the Crop Collection Area
Pos: 48.116.2 / BA/Sicherheit/ 8. Voraussetzunge n/Handlungs anweisung für alle Maschinen/H andlungsanweis ung: Maschi ne stillsetzen u nd sichern @ 27 4\mod_1404 365253849_78. docx @ 20651 51 @ @ 1
• Shut down and safeguard the machine, see chapter Safety -> Safety routines, "Shutting
down and safeguarding the machine".
Pos: 48.116.3 / BA/Bedienung /R undballenpresse/ Erntegutbloc kaden entferne n/Achtung-Sc harfe Bauteile @ 181\mod_1 377161099222_ 78.docx @ 15 56454 @ @ 1
CAUTION! - Sharp parts
Effect: severe risk of injury
Always wear protective gloves when removing blockages.
Pos: 48.116.4 / BA/Bedienung /R undballenpresse/ Erntegutbloc kaden entferne n/Erntegutbloc kade an Pick- up oder Schnei drotor_Bild_C omprima RP025 @ 498\mod _149085950111 9_78.docx @ 34 20132 @ @ 1

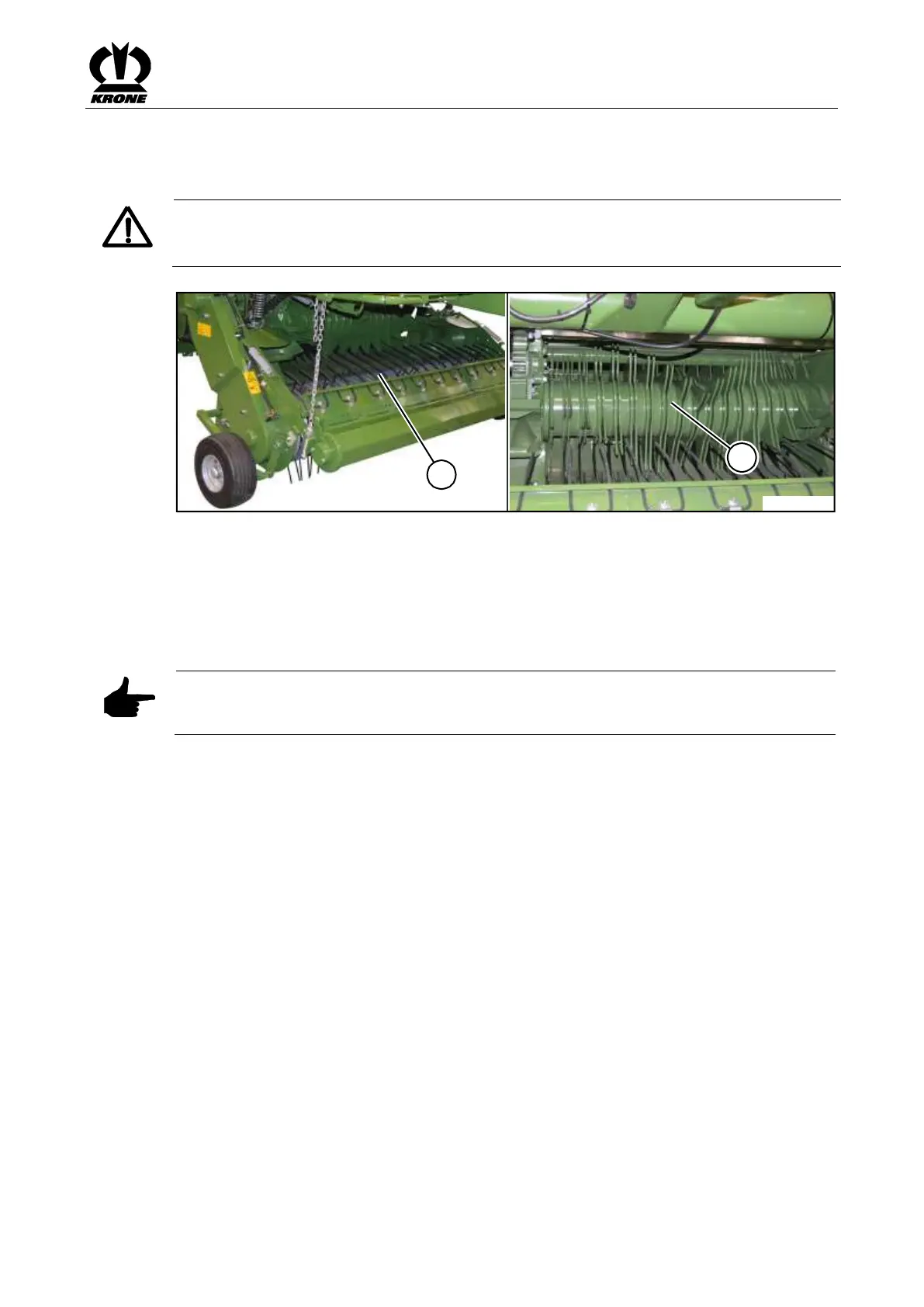

COM00568
1
2
Fig.
149
Pos: 48.116.5 / BA/Bedienung /R undballenpresse/ Erntegutbloc kaden entferne n/Erntegutbloc kaden in folgende n Bereichen _alle Compri ma @ 491\ mod_148646382486 4_78.docx @ 3 304878 @ @ 1
Crop blockages can occur in the following areas:
– at the pick-up (1)
– under the cutting rotor (2)
– in the baling element (not shown)
Pos: 48.116.6 / BA/Bedienung /R undballenpresse/ Erntegutbloc kaden entferne n/Hinweis - B ei Erntegutbloc kade unter Sc hneidrotor auch Pick-up prüfen _alle Compri ma @ 212\mod_1 38971759098 0_78.docx @ 17 41014 @ @ 1
Note
If there is a crop blockage under the cutting rotor, also check the pick-up for a possible crop
blockage.
