ENGINE
4-59TX525 Service Manual Rev. 000

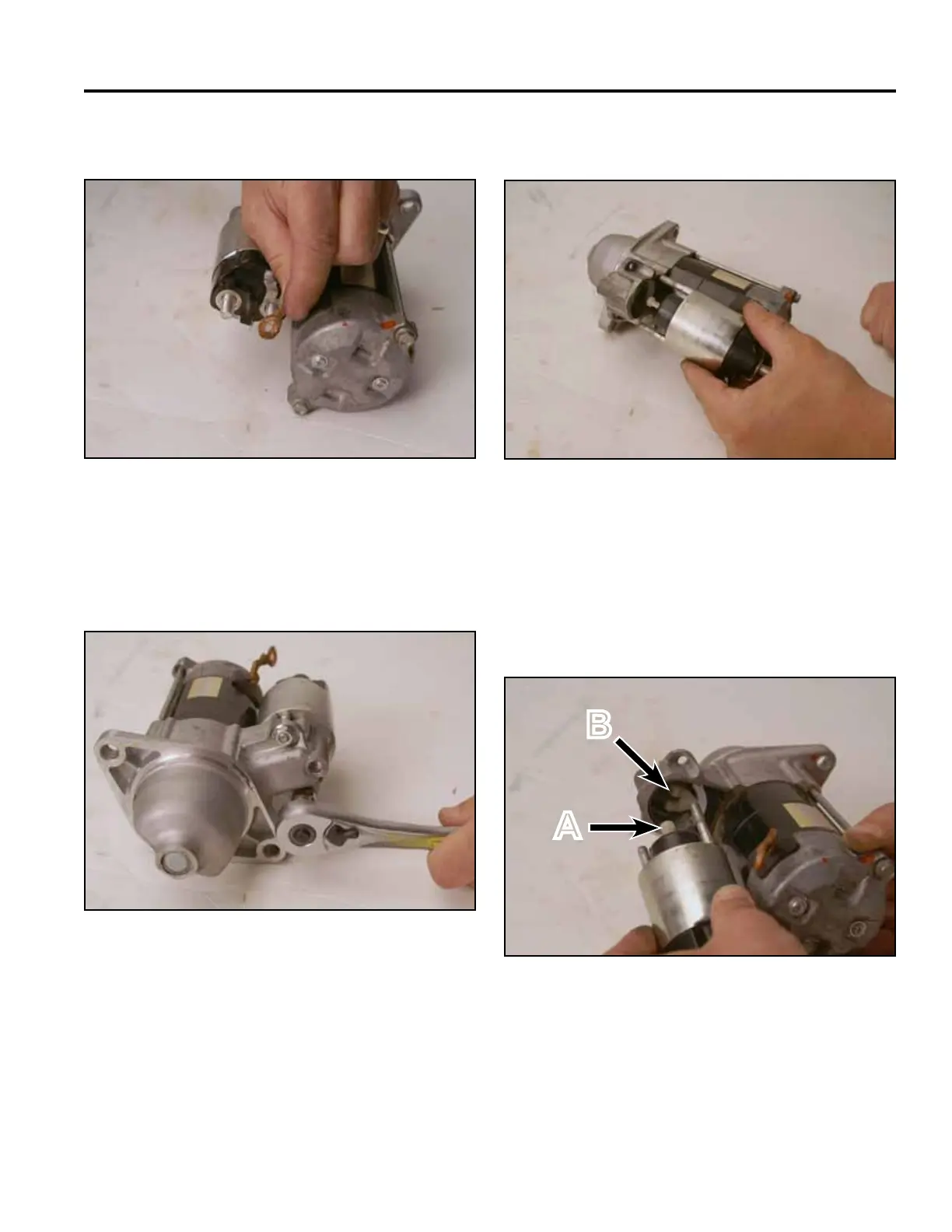

18. Removethegroundingwire(Fig.0294).
Fig 0294 PICT-5216a
19. Usinga10mmsocket,removethe2angenuts
securingthesolenoidtothestarterassembly(Fig.
0295).
Fig 0295 PICT-5217a
20. Removethestartersolenoidassembly(Fig.0296).
A. Solenoidswitchjoint B. Drivelever
1. Positionthestartersolenoidassemblytothestarter
assembly.Ensurethejointofthesolenoidswitchis
engagedintothedrivelever(Fig.0297).
Fig 0296 PICT-5218a
Fig 0297 PICT-5221a
Starter Solenoid Installation
A
B
