3.4 Terminal Block Configuration
62 YASKAWA TM.V1000.01 V1000 Drive Installation & Start-Up Manual (Preliminary 01-19-07)
Figure 3. 6

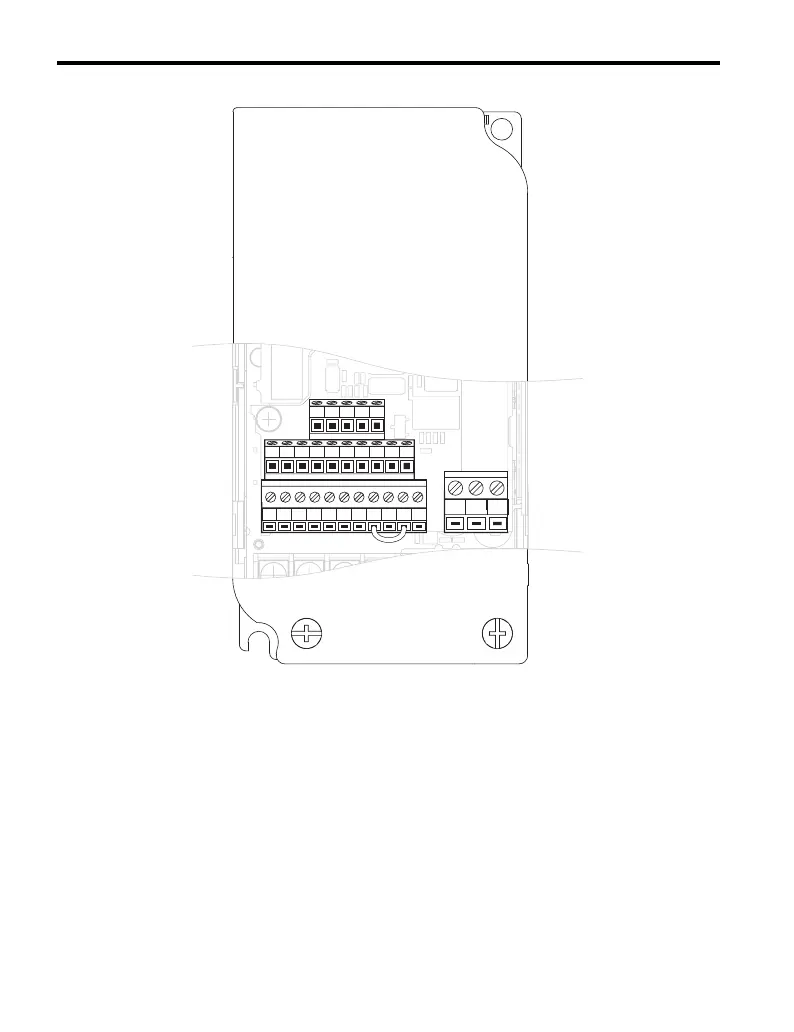

Figure 3.6 Control Circuit Terminal Block Configuration
(CIMR-VU;CIMR-VA)
S1 S2 S3 S4 S5 S6 S7 HC SC H1 RP
R+ R
㧙
S+ S
㧙
IG
P1 P2 PC A1 A2 +V AC AM AC MP
MCMBMA
