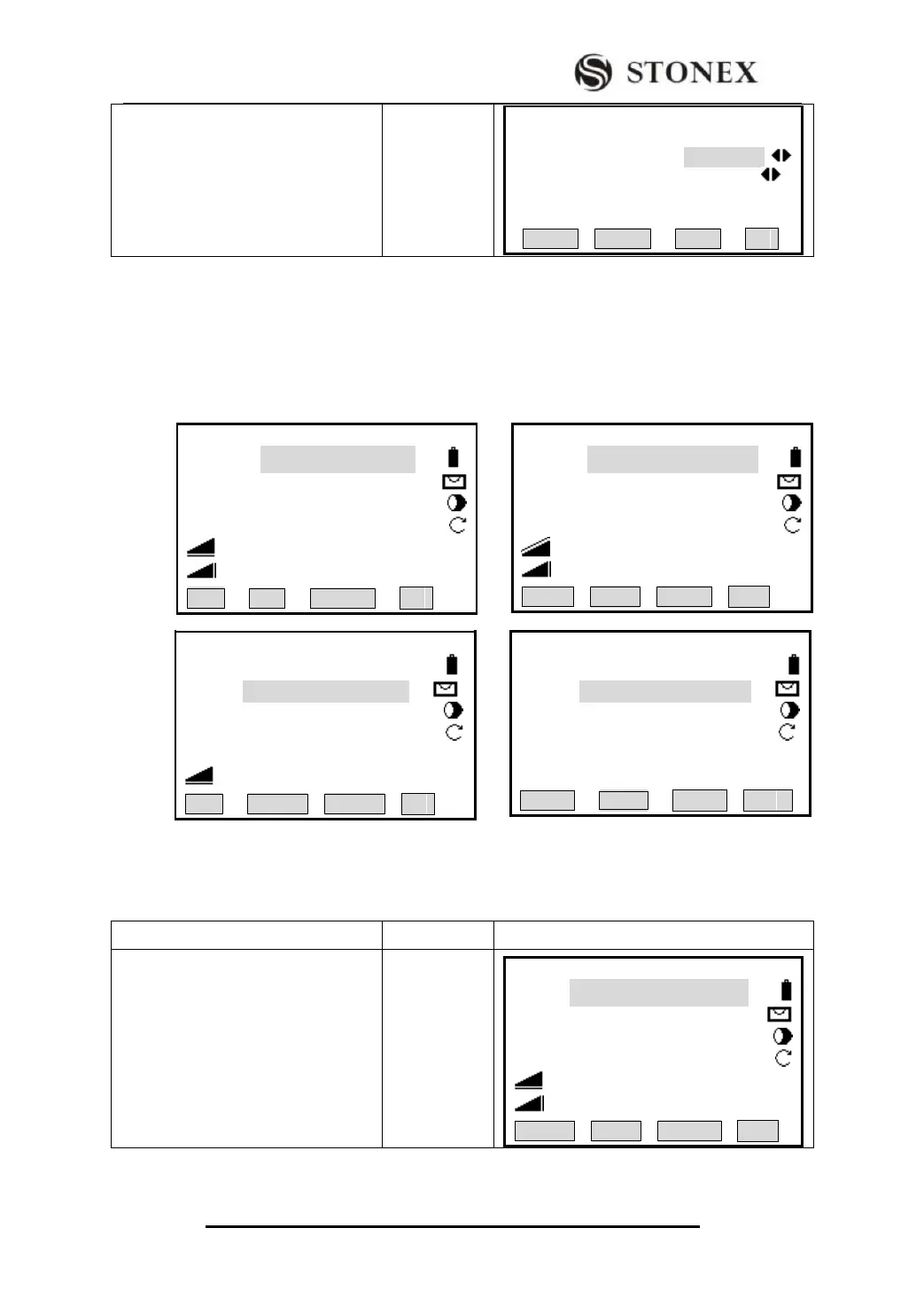

STONEX R2 User Manual

STONEX R2
33
③Press [F4] to save the setting and
return to EDM setting menu.
[F4]
【EDM Settings】
EDM Mode： Tracking
Reflect: Prism
Prism： 30.0mm
ATMOS GRID SET ↓
3.3 START SURVEY
The routine survey is divided into four pages of menu, including all routine measurement
functions, such as angle measurement, distance measurement and coordinate
measurement, which are shown as the pictures below:
3.3.1 Setting Horizontal Circle
OPERATIONAL STEPS
OPERATION
DISPLAY
①Collimate the target point which is
used for orientation setting.
Collimate to
the target
point
【Measure】 1/4
Pt ID： A1
RHT： 1.500 m
HZ ： 50°20′00″
V ： 82°00′00″
： ---.--- m Ⅰ
： ---.--- m
SET Hz TILT BEEP ∣←
【 Measure 】 2/4
Pt ID ： A1
RHT ： 1.500 m
HZ： 0°00′00″
V ： 90°00′00″
： ---.--- m Ⅰ
： ---.--- m
SET Hz TILT BEEP ∣←
【 Measure 】 1/4
Pt ID ： A1
RHT ： 1.500 m
HZ： 0°00′00″
V ： 90°00′00″
： ---.--- m Ⅰ
： ---.--- m
All DIST RECORD ↓
【 Measure 】 3/4
Pt ID ： A1
Code ： STONEX
RHT ： 1.500 m
HZ ： 0°00′00″
V ： 90°00′00″ Ⅰ
： ---.--- m
All CODE EDM ↓
【 Measure 】 4/4
Pt ID ： A1
R.HT ： 1.500 m
HZ ： 0°00′00″
X/N ： ---.--- m
Y/E ： ---.--- m Ⅰ
H / Z： ---.--- m
Set.Stn EDM ↓
