ELECTRICAL CHARACTERISTICS
32180 Group User's Manual (Rev.1.0)

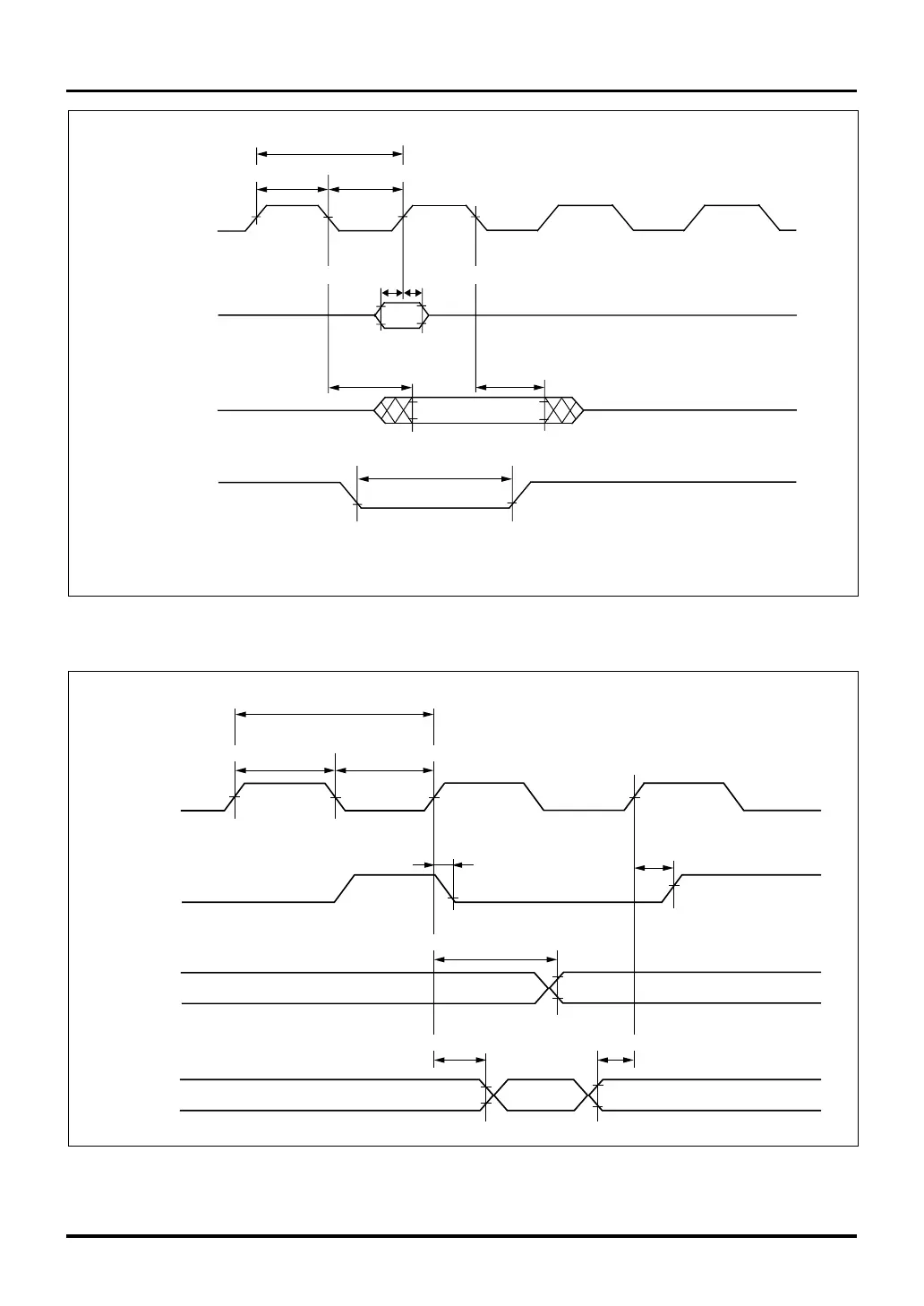

Figure 21.7.14 RTD Timing
RTDCLK
RTDACK
RTDTXD
RTDRXD
[82]
tc(RTDCLK)
0.5VCCE
0.5VCCE
0.5VCCE
0.2VCCE
0.8VCCE
0.2VCCE
0.8VCCE
0.2VCCE
0.8VCCE
0.2VCCE
0.8VCCE
0.5VCCE
[83] tw(RTDCLKH) [84] tw(RTDCLKL)
[85] td(RTDCLKH-RTDACK)
[86]
tv(RTDCLKL-RTDACK)
[89]
tsu(RTDRXD-RTDCLKL)
[87] td(RTDCLKH-RTDTXD)
[88]
th(RTDCLKH-RTDRXD)
Figure 21.7.13 JTAG Interface Timing
JTCK
0.5VCCE
[60]
tc(JTCK)
[67]
tw(JTRST)
Data input
(JTDI)
JTMS
Data output
(JIDO)
JTRST
0.8VCCE
0.2VCCE
0.8VCCE
0.2VCCE
0.8VCCE
0.2VCCE
0.2VCCE
0.2VCCE
0.8VCCE
0.2VCCE
Note: • The rated values here are guaranteed for the case where the measured pin load capacitance CL = 80 pF.
[61]
tw(JTCKH)
[62]
tw(JTCKL)
[63]
tsu(JTDI-JTCK)
[64]
th(JTCK-JTDI)
[65]
td(JTCK-JTDOV)
[66]
td(JTCK-JTDOX)
21.7 A.C. Characteristics (when VCCE = 5 V)
