Built-in I/O Specifications - Inputs
Inputs per Module
8 (Sink/Source)
Operating Voltage Range
24VDC
Input Voltage Range
21.6β26.4 VDC
Input Current
Typ 6.5 mA @ 24VDC
Maximum Input Current
7.0 mA @ 26.4 VDC
Input Impedance
3.9 kq @ 24VDC
Input Frequency (Max)
X1-X8: 100kHz
ON Voltage Level
> 19VDC
OFF Voltage Level
< 2VDC
Minimum ON Current
4.5 mA
Maximum OFF Current
0.5 mA
OFF to ON Response
Typ 3ΞΌs Max 5ΞΌs
ON to OFF Response
Typ 1ΞΌs Max 3ΞΌs
Status Indicators
Logic Side (8 points, green LED)
Commons
2 (4 points/common) Isolated
General Specifications
Current Consumption at 24VDC
140mA
Terminal Block Replacement Part No.
C0-16TB
Weight
5.6 oz (160g)

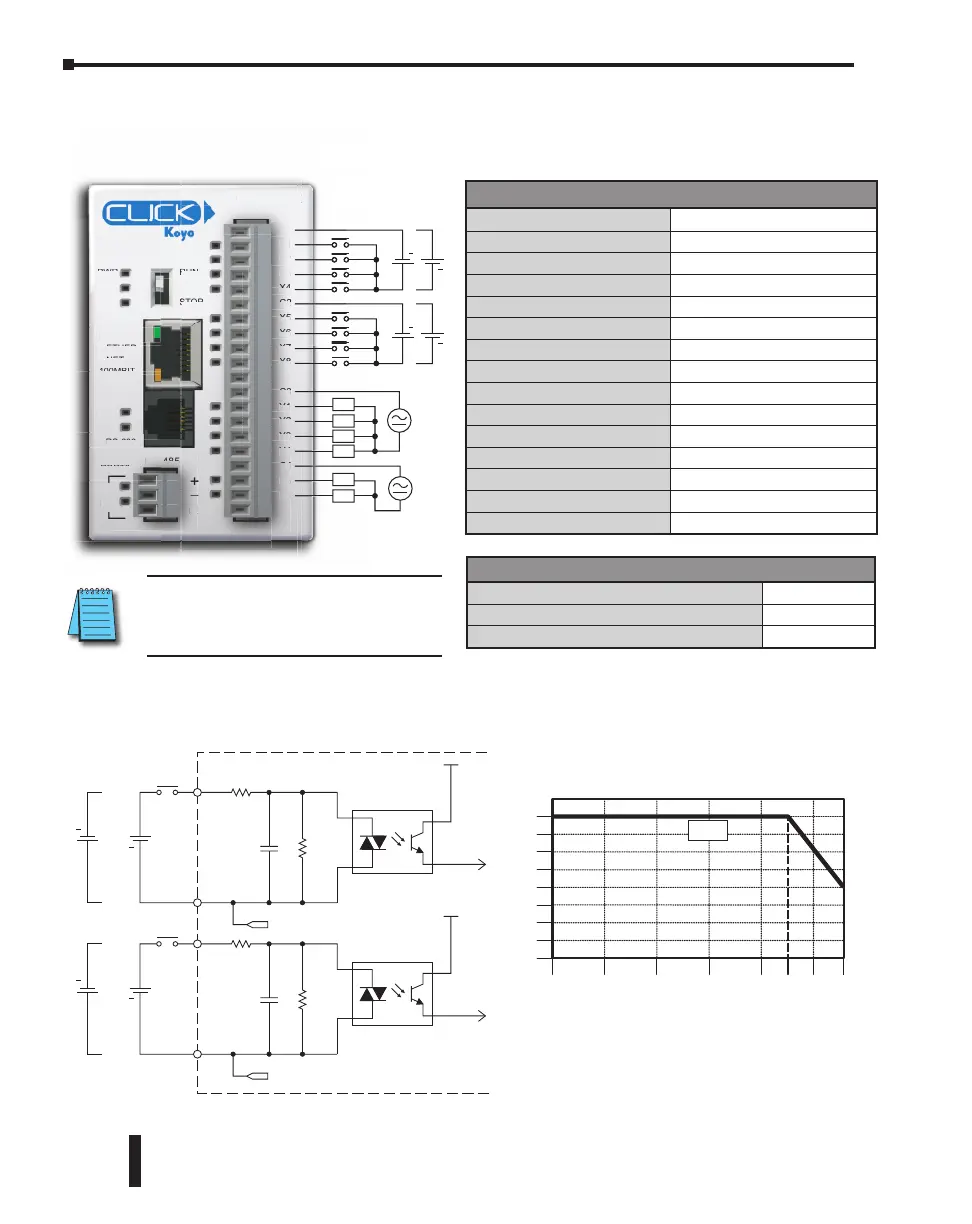

C0-11DRE-D β 8 DC Input/6 Relay Output Micro PLC
0
Surrounding Air Temperature (Β°C/Β°F)
32
10
50
20
68
30
85
40
104
50
122
55 Β°C
131
2
4
6
8
C0-11DRE-D Temperature Derating Chart
0
45
113
Inputs
* Use every other input.
*
INPUT
X1-X4
Typical
COM
Internal Module Circuitry
Optical Isolator
24 VDC
+
INPUT
X5-X8
Typical
COM
Optical Isolator
24 VDC
+
C1
C2
To X6-X8
commons
To X2-X4
commons
RS-485
+
_
LG
C0-11DRE-D
C1
X1
X2
X3
X4
C2
X5
X6
X7
X8
C3
Y1
Y2
Y3
Y4
C4
Y5
Y6
LNK/ACT
PORT1
PWR
RUN
ERR
RUN
STOP
PORT2
PORT3
RS-232
TX2
RX2
100MBIT
ETHER
NET
TX3
RX3
6 - 240V
+ +
24VDC
L
6-27VDC
L
L
L
L
L
6 - 240V
6-27VDC
Y
RE-
0-11
RT
X
X
-
T
NK
A
RT1
Wiring Diagram
X1-X8
High-Speed
NOTE: When using Ethernet Standard
PLCs, you must use CLICK programming
software version V2.00 or later.
CLICK PLC Hardware User Manual, 6th Edition, Rev. G β C0-USER-M
