DEVELOPMENT 26 July 2002
6-48

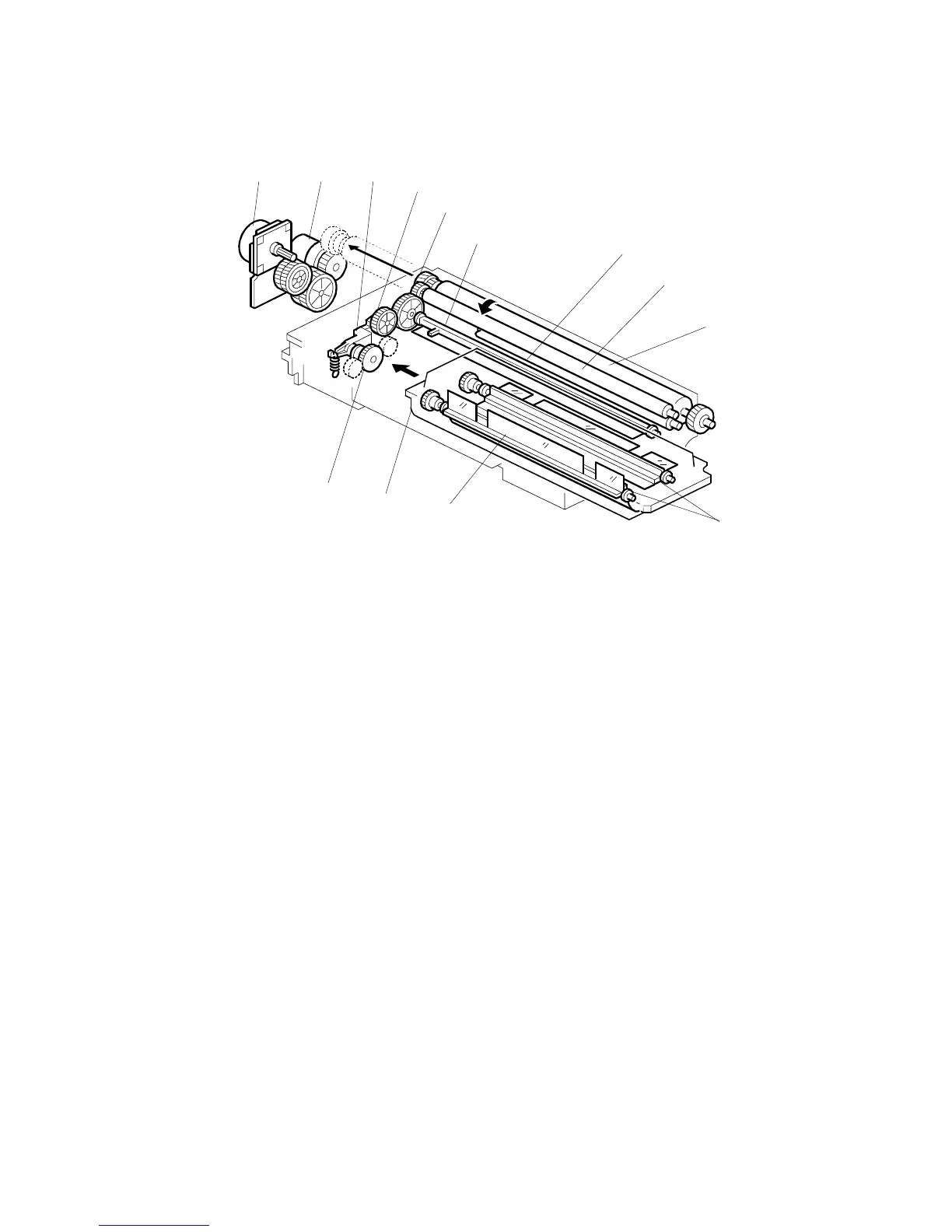

6.9.3 TONER SUPPLY MECHANISM
[A]: Development motor
[B]: Development clutch
[C]: Lever
[D]: Cam (built into the gear)
[E]: Development roller gear
[F]: Development unit agitator
[G]: Doctor roller
[H]: Toner supply roller
[I]: Development roller
[J]: Toner cartridge agitators
[K]: Mylar sheet
[L]: Toner cartridge
[M]: Toner cartridge agitator gear
Drive
Development motor [A] development clutch [B] lever [C] agitators [J].
Development motor [A] development clutch [B] development roller gear [E]
development roller [I]
B051D301.WMF
[C]
[E]
[G]
[H]
[I]
[K]
[L]
[F]
[M]
[J]
[D]
[A] [B]
