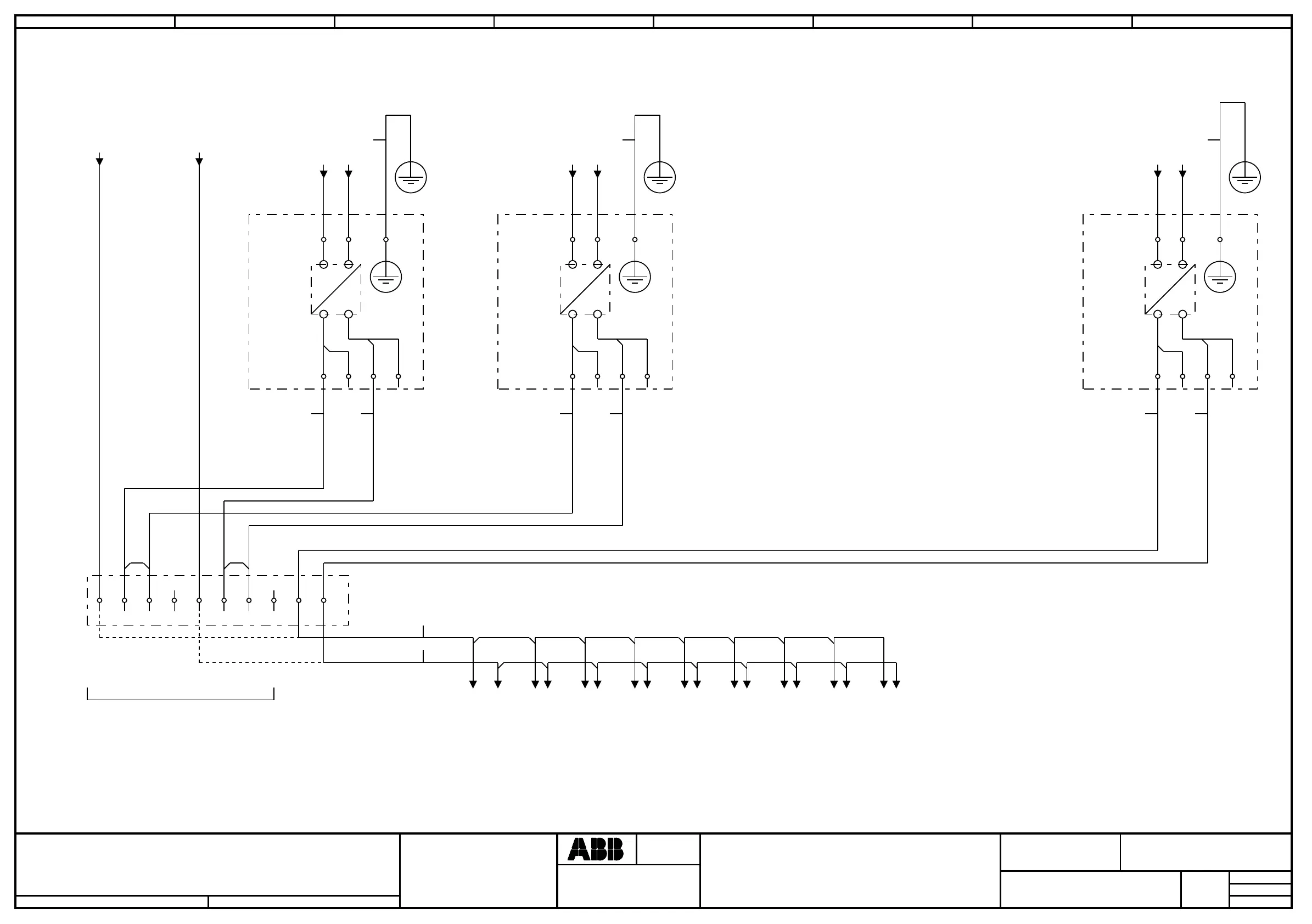

OPTION: POWER SUPPLY DSQC 609
FOR SINGLE CABINET
Location:
Plant:
=
+
+
Sublocation:
CAB.SC
CM
SLO.1
Document no.
Next
Rev. Ind
03
Lab/Office:
Status:
CONTROL SYS. IRC5 M2004 DESIGN 06
Approved
2008-07-17
1 2 3 4 5 6 7 8
TERMINAL FOR 24V I/O
-XT31
11 22 33
Customer
Connection
44 55 66 77 88 99 1010
-G6
DEVICENET
POWER
SUPPLY
-297 AWG16 BU
-X1
LL
-X2
++
AC
-298 AWG16 BU
NN
--
DC
++
AWG16 gnye
GNDGND
--
/60.2 / +24Vdevicenet;1
/60.2 / 0Vdevicenet;1
/63.2 / +24Vdevicenet;2
/63.2 / 0Vdevicenet;2
/66.2 / +24Vdevicenet;3
/66.2 / 0Vdevicenet;3
/68.2 / +24Vdevicenet;4
/68.2 / 0Vdevicenet;4
/69.2 / +24Vdevicenet;5
/69.2 / 0Vdevicenet;5
/70.2 / +24Vdevicenet;6
/70.2 / 0Vdevicenet;6
/71.2 / +24Vdevicenet;7
/71.2 / 0Vdevicenet;7
/72.2 / +24Vdevicenet;8
/72.2 / 0Vdevicenet;8
24V I/O;1 / /87.2
0V I/O;1 / /87.2
230V AC1;11 / /87.6
230V AC2;11 / /87.5
-G4
CUSTOMER
POWER
SUPPLY
-G5
CUSTOMER
POWER
SUPPLY
AC AC
DC DC
-X1
ACAC ACAC GNDGND
-X2
2424 2424 00 00
-X1
ACAC ACAC GNDGND
-X2
2424 2424 00 00
230V AC1;12 / /87.6
230V AC2;12 / /87.5
230V AC1;13 / /87.6
230V AC2;13 / /87.5
AWG16 GNYE
AWG16 GNYE
-703 AWG20 BU
-704 AWG20 BU
-_296 AWG16 BU
-_295 AWG16 BU
-296 AWG16 BU
-295 AWG16 BU
/73.2 / 0V ReS
/73.2 / 24V Res
