Installation
50
ZW-7000/5000
User's Manual

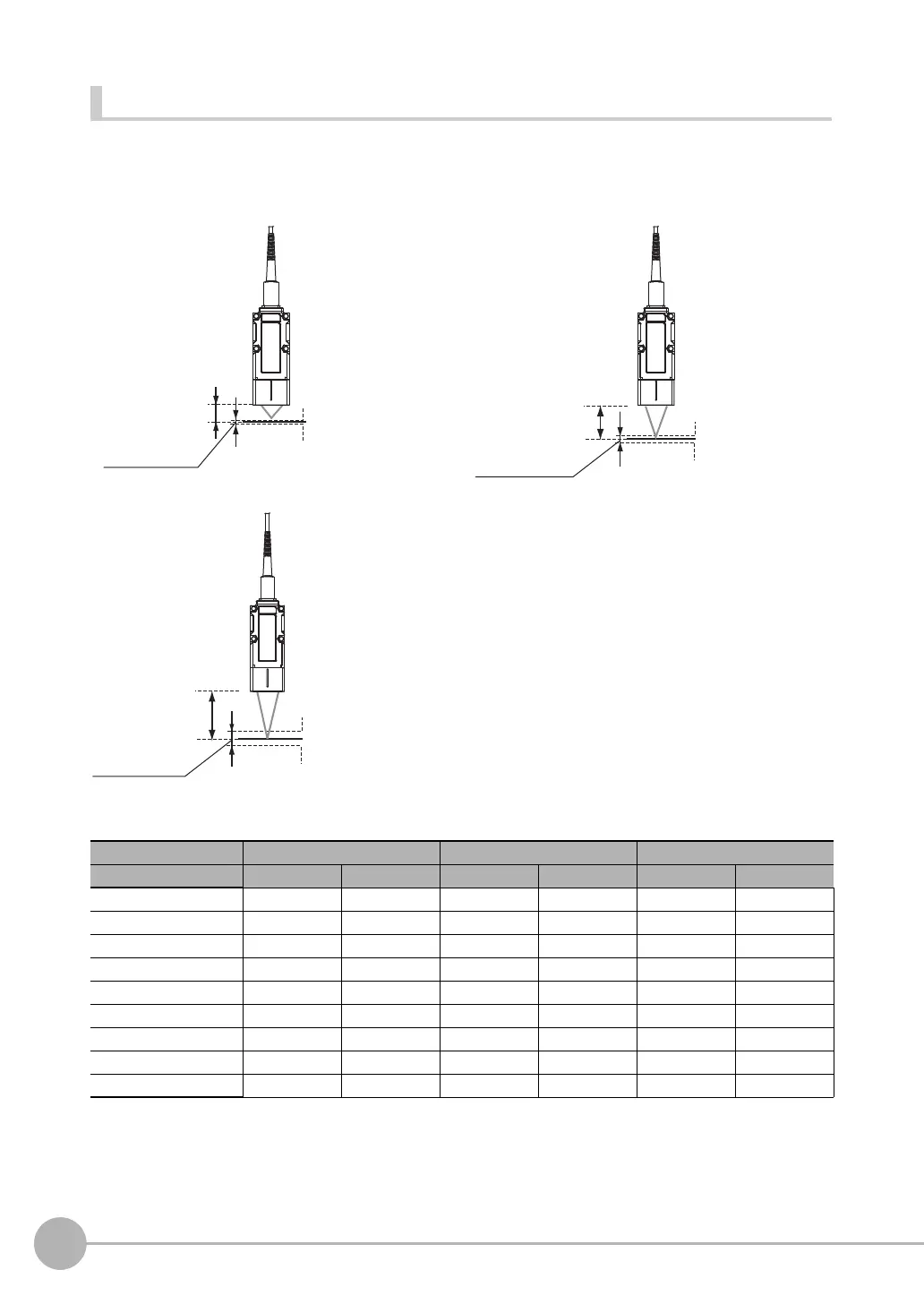

Measuring range
With the ZW-7000/5000 series, the measurement center distance is expressed as 0 with the NEAR side as +
and the FAR side as -.
With the ZW-7000, the measurement area differs depending on the measurement cycle.
The measurement area for each measurement cycle is as follows.
Sensor Head Model ZW-S7010 ZW-S7020 ZW-S7030
Measurement cycle Near Far Near Far Near Far
28µs or more +0.5mm -0.5mm +1mm -1mm +2mm -2mm
27µs +0.5mm -0.47mm +1mm -0.95mm +2mm -1.9mm
26µs +0.5mm -0.43mm +1mm -0.9mm +2mm -1.8mm
25µs +0.5mm -0.4mm +1mm -0.85mm +2mm -1.7mm
24µs +0.5mm -0.34mm +1mm -0.73mm +2mm -1.46mm
23µs +0.5mm -0.28mm +1mm -0.61mm +2mm -1.22mm
22µs +0.5mm -0.22mm +1mm -0.49mm +2mm -0.98mm
21µs +0.5mm -0.16mm +1mm -0.37mm +2mm -0.74mm
20µs +0.5mm -0.1mm +1mm -0.25mm +2mm -0.5mm
Measurement center
distance: 20 mm
Measurement center
distance: 10 mm
NEAR side: +1 mm
Measuring
center: 0 mm
FAR side: -1 mmMeasuring range
Measuring
center: 0 mm
Measuring range
ZW-S7020/ZW-S5020
NEAR side: +0.5 mm
FAR side: -0.5 mm
*1
ZW-S7010/ZW-S5010
Measurement center
distance: 30 mm
NEAR side: +2 mm
Measuring
center: 0 mm
FAR side: -2 mm
Measuring range
ZW-S7030/ZW-S5030
