5.4.3 Composants pour le contrôle
10
1
2
3
4
5
6
7
8
9
458900-12_Pal

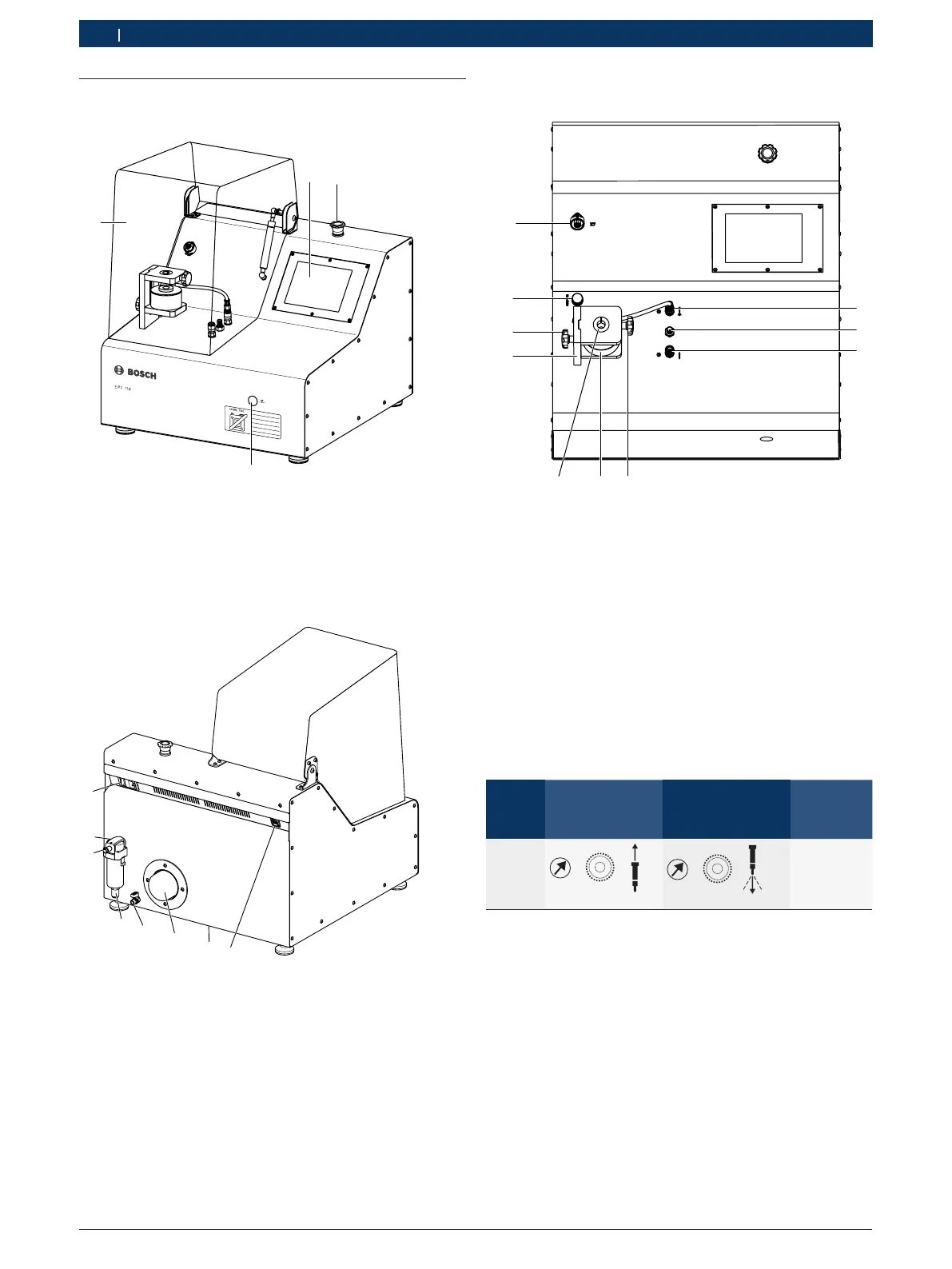

Fig. 3: Composants pour le contrôle
1 Raccord d'essai pour débit d'injection
2 Raccord haute pression
3 Raccord d'essai pour débit de retour (CRI/CRIN/CRI Piezo)
4 Vis de blocage pour la fixation de CRI/CRIN ou CRI Piezo
5 Chambre d'injection
6 Douille de serrage pour CRI/CRIN ou CRI Piezo
7 Support de chambre d'injection
8 Vis de blocage pour déterminer la hauteur de la chambre d'injection
9 Tubulures de remplissage d'huile d'essai (ISO4113)
10 Prise de raccordement électrique (X7) pour CRI/CRIN ou CRI
Piezo
5.4.4 Symboles et raccords pour les
contrôlesdeCRI/CRIN et CRI Piezo
Compo-
sants
Raccord d'essai
pour
débit de retour
Raccord d'essai
pour débit d'injec-
tion
Câble de
liaison X7
CRI/
CRIN
CRI
Piezo
Oui
5.4.5 Port USB
Le port USB (Fig. 2, pos.6; max. 500mA) est prévu pour
le raccordement d'un appareil USB (par ex. un adaptateur
USB WLAN, une clé USB ou une imprimante USB).
i Avec un concentrateur (hub) USB, plusieurs appa-
reils USB peuvent être simultanément raccordés
au EPS 118. Le concentrateur USB doit être équipé
d'une propre alimentation en tension.
i Raccorder uniquement des imprimantes agréées par
Bosch.
5.4 Description de l’appareil
5.4.1 Vue avant
1
2
3
4
Fig. 1: Vue avant
1 Ecran tactile
2 Interrupteur d'arrêt d'urgence
3 Indicateur de niveau d'huile
4 Capot de protection avec contacteur de sécurité
5.4.2 Vue arrière
1
2
5
6
7
4
3
Fig. 2: Vue arrière
1 Prise d'appareil avec interrupteur Marche/Arrêt et fusible
2 Unité de maintenance avec séparateur d'eau
3 'accord fileté enfichable pour connexion d'air comprimé
4 Vanne de purge pour vis de vidange destinée à l'évacuation
manuelle de condensat (0=ouvert, S=fermé)
5 Vidange de l'huile d'essai par la vanne d'arrêt
6 Filtre à huile d'essai
7 Vis de vidange pour cuve de récupération d'huile
8 Port USB (max. 500 mA)
