5.4.9 Slangar
! Var noga med att hålla rent när du lägger slangar på
arbetsbordet och dylikt. Se alltid till att slanganslut-
ningarna är rena innan du ansluter slangar till
CRI/CRIN eller CRI Piezo.
i Alla slangar är försedda med ett förinstallerat silfil-
ter. Det syftar till att fånga in smuts som tar sig in
trots att CRI/CRIN eller CRI Piezo har rengjorts. Det
används i slangarna för provningsoljereturen och
slangen till insprutningskammaren.
! Silfiltret måste bytas regelbundet (se skötselinter-
vall i kapitel 8.2.1). Om silfiltret inte byts regelbun-
det kan silfiltret gå sönder på grund av det ökade
dynamiska trycket. Smutsen kan då fritt tränga in i
systemet och skada komponenterna.
Slang 1684462570 och slangstos
Slangledningen 1684462570 (Fig. 9, pos.1) förbinder
insprutarreturflödet med provningsanslutningen för
returmängden (se Fig. 3, pos.3). För att medge anslut-
ning av slangen till olika insprutartyper, så finns olika
slangstosar tillgängliga (se Fig. 9). De skjuts in i slangen
före anslutningen till insprutaren.
För vissa CRIN från Bosch måste dessutom "CRIN-adapter
med backventil" (Fig. 9, pos.9) användas. Denna sätts in
före provningen i provningsanslutningen för returmängden
(CRI/CRIN, CRIPiezo; se Fig. 3, pos.3) och ansluts med
slangledningen 1684462570 (Fig. 9, pos.1).
i I programvaran EPS 118 visas efter val av CRIN om
"CRIN-adapter med backventil" (Fig. 9, pos.9) krävs
för provningen eller inte.
! Om "CRIN-adapter med backventil” (Fig. 9, pos.9)
inte används enligt instruktionen eller ansluts fel-
aktigt (t.ex. direkt till CRIN), så leder detta till en
felaktig mätning och därmed till en felaktig bedöm-
ning av CRIN.
1
2
3
4
5
6
7
8
9
458900-01_Pal

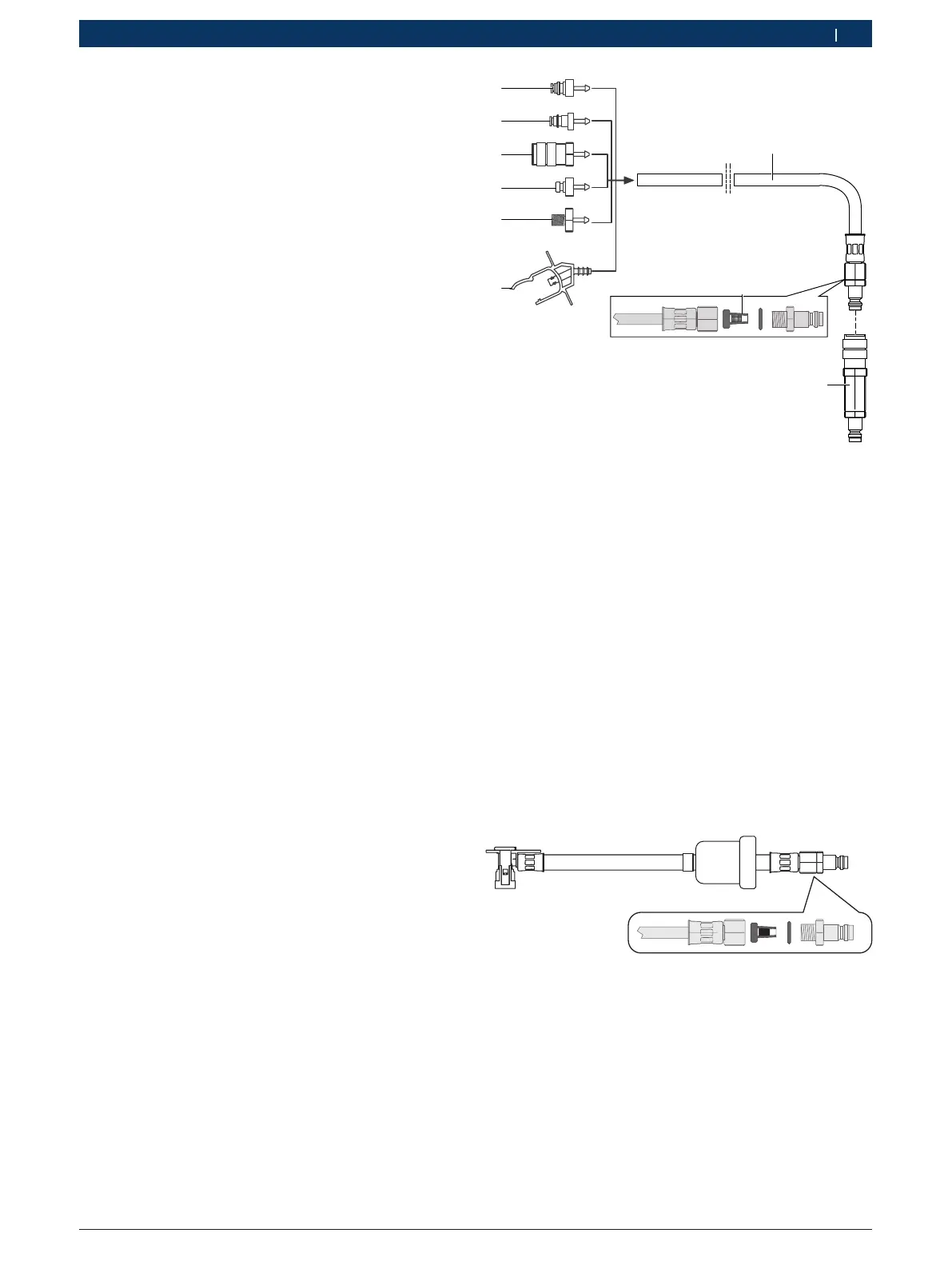

Fig. 9: Slang 1684462570 och slangstos
1 Slang 1684462570
2 Bosch CRI slangstos 1681334034
3 Bosch CRI 2.5 slangstos 1681032119
4 Bosch CRIN slangstos 1683386192
5 Denso slangstos 1681334038
1)
6 CRIN-/Denso slangstos 1681334036
1)
med gänga M8x1
7 Delphi slangstos 1681334037
1)
8 Silfilter
9 CRIN-adapter med backventil 1683350904 för Bosch-injektorer
1)
Ingår i tillbehörssatsen CRI-främmande 1687010718 (speci-
altillbehör).
i Säkra slangen 1684462570 med säkringsklämman
om insprutaren har en sådan.
Slang 1684462569
Slangen 1684462569 förbinder provningsoljereturen
från Bosch CRI Piezo med provningsanslutningen för
returmängden (Fig. 3, pos.3).
458900-02_Pal
Fig. 10: Slang 1684462569
