5.4.8 Druckrohrstutzen (Sonderzubehör)
Der Druckrohrstutzen (Abb. 7, Pos.2) wird für unter-
schiedliche Prüfadapter benötigt (Sonderzubehör).
Prüfadapter (Abb. 7, Pos.3) werden verwendet, um
CRIN mit internen Anschlüssen über den Druckrohr-
stutzen mit Prüföl zu versorgen.
Die Rücklaufmenge des CRIN wird über die Schlauch-
leitung 1684462570 (siehe Abb. 9, Pos.1) und mit
dem CRIN-Schlauchstutzen 1 683 386 192
(siehe Abb. 9, Pos.4) vom "Prüfanschluss für die
Rücklaufmenge" (Abb. 7, Pos.1) zum "Prüfanschluss
für die Rücklaufmenge" (Abb. 3, Pos.3) geleitet. Es
gibt verschiedene Ausführungen von Prüfadaptern.
1
3
458847-411_Ko
2
4

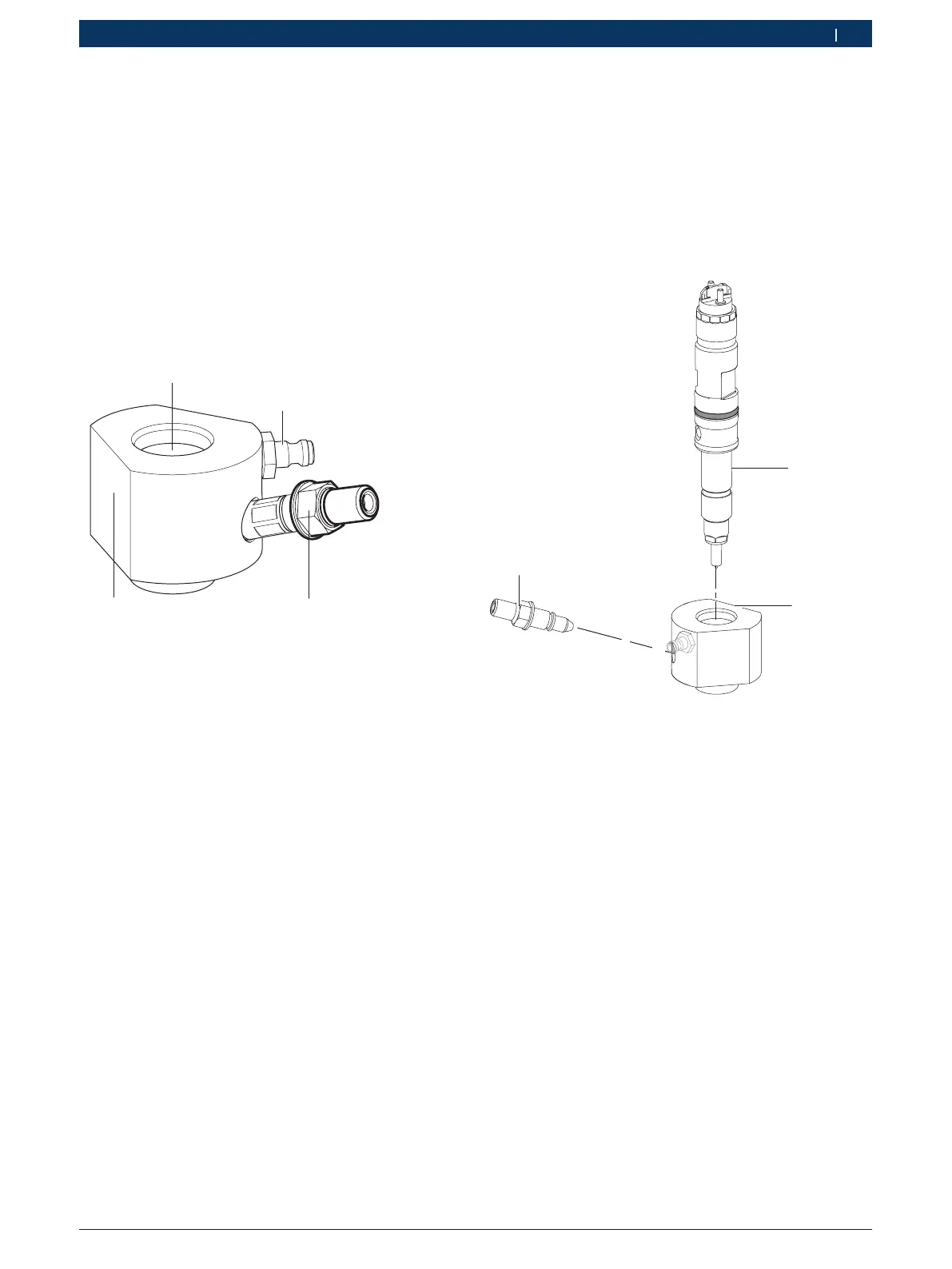

Abb. 7: Prüfadapter mit Druckrohrstutzen
1 Prüfanschluss für Rücklaufmenge
2 Druckrohrstutzen
3 Prüfadapter
4 Aufnahme für CRIN
Prüfadapter montieren (CRIN)
i In der EPS 118 Software wird nach Auswahl des
CRIN die Typ-Teile-Nummer des injektorspezifi-
schen Prüfadapters angezeigt. Die Installation der
aktuellen EPS 118 Software stellt sicher, dass die
Typ-Teile-Nummer aller verfügbaren injektorspe-
zifischen Prüfadapter (Sonderzubehör) angezeigt
werden.
1
2
3
458847-27_
Ko
Abb. 8: Montage des CRIN
1 CRIN
2 Prüfadapter
3 Druckrohrstutzen
1. Prüfadapter (Abb. 8, Pos.2) wählen.
2. O-Ring im Prüfadapter auf Beschädigungen
(z.B. Risse) überprüfen.
3. CRIN (Abb. 8, Pos.1) in den Prüfadapter schieben.
Dabei muss die Hochdruck-Zulaufbohrung des CRIN
mit der Bohrung für den Druckrohrstutzen
(Abb. 8, Pos.3) fluchten.
4. CRIN verdrehen, bis die Hochdruck-Zulaufbohrung
in der Bohrung für den Druckrohrstutzen sichtbar
ist.
! Anziehdrehmoment beim Festziehen des Druckrohr-
stutzens zwingend einhalten. Ein zu hohes An-
ziehdrehmoment führt zu Vorschädigung und zum
Bruch des Druckrohrstutzens bei der Prüfung.
5. Den Druckrohrstutzen in den Prüfadapter ein-
schrauben und festziehen.
Anziehdrehmoment 20 – 25Nm.
