130 | EPS 118 | Maintenancefr
Montage
1. Pousser le nouvel élément filtrant (Fig. 47, pos.5)
sur le déviateur (Fig. 47, pos.6).
2. Fixer la plaque de déviation (Fig. 47, pos.4).
3. Avant le montage du sous-groupe de filtres, vérifier
si le joint torique (Fig. 47, pos.7) existe et est cor-
rectement monté sur le réservoir de condensat.
4. Insérer le sous-groupe de filtres (Fig. 47, pos.3)
dans le réservoir de condensat et le faire pivoter de
45° pour le fixer.
5. Avant le montage du réservoir de condensat, véri-
fier si le joint torique (Fig. 47, pos.8) existe et est
correctement monté sur le déviateur.
i Deux traits de marquage sont apposés sur le réser-
voir de condensat à droite et à gauche, à côté du
verrouillage (Fig. 48, pos.1,2). Lors de l'introduc-
tion du réservoir de condensat dans le condition-
neur, un trait de marquage doit être en alignement
avec la rainure (Fig. 48, pos.3) dans le condition-
neur. Faire ensuite pivoter le réservoir de condensat
dans le sens de la rainure jusqu'à ce que le verrouil-
lage s'enclenche de manière audible.
458900-27_Pal
2
1
3

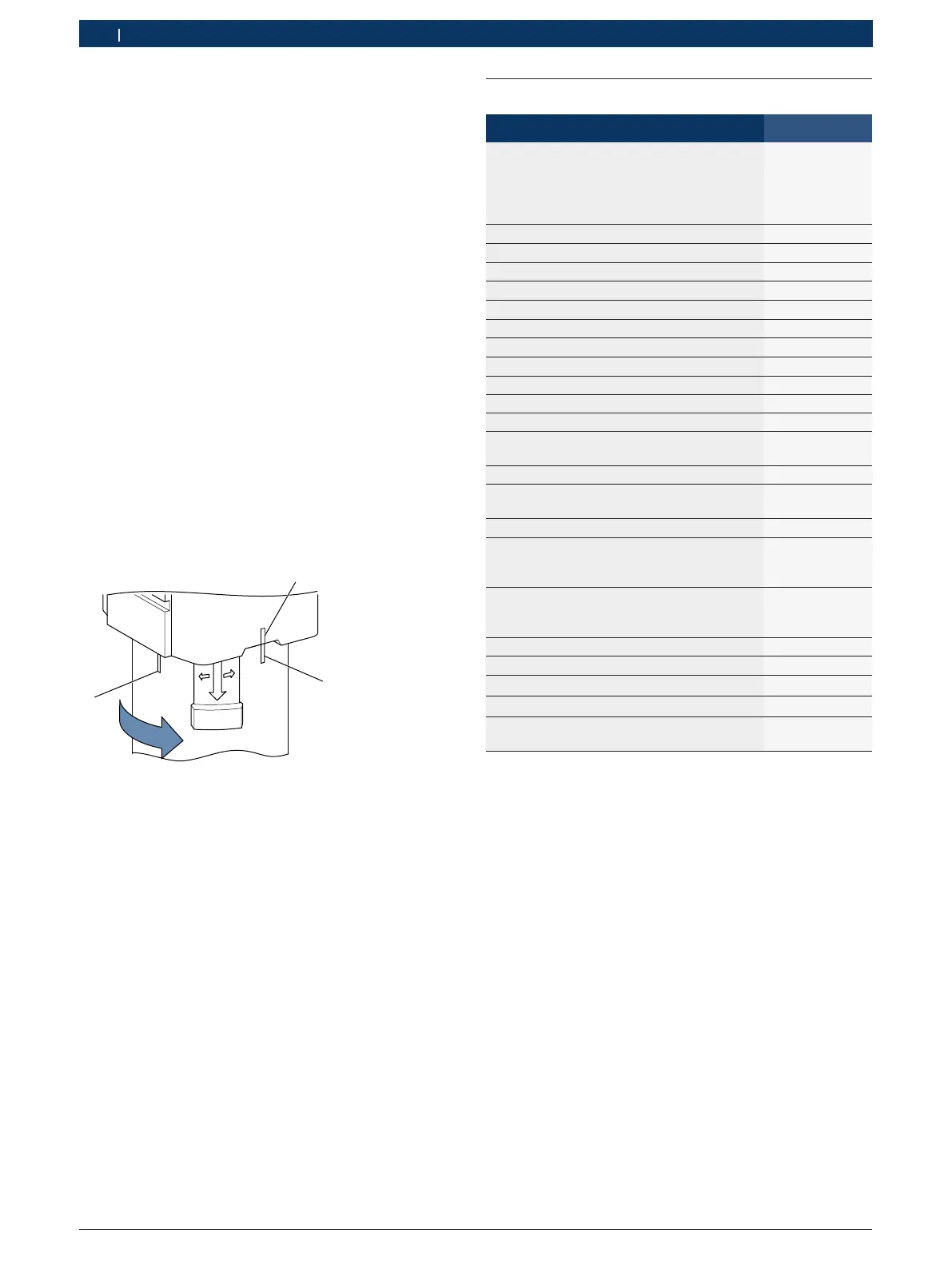

Fig. 48: Position de montage réservoir de condensat
6. Fixer le réservoir de condensat (Fig. 47, pos.1) sur
le conditionneur (Fig. 47, pos.9).
7. Raccorder le tuyau flexible d'air comprimé au condi-
tionneur.
8. Allumer l'air comprimé.
9. Vérifier l'éventuelle présence d'une fuite. En cas de
fuite, contrôler la position de montage du réservoir
de condensat.
10. Vérifier si le tuyau flexible de condensat est encore
correctement acheminé dans le réservoir de récupé-
ration.
8.3 Pièces de rechange et d’usure
Désignation Référence
Kit de conditionneur comprenant:
R 100xfiltres à tamis
<)
R 10xjoints toriques 7,66 x 1,78
<)
R 1 x filtre à aire pour conditionneur
<)
R 1xfiltre à huile d'essai
<)
1 687 010 576
Adaptateur de purge
<)
1683457129
Bouchon pour contrôle d’étanchéité
<)
1683080012
Adaptateur de raccordement
<)
1681032120
Flexible haute pression
<)
1680712389
1)
Flexible (retour)
<)
1684462570
Flexible Bosch CRI Piezo (retour)
<)
1684462569
Câble adaptateur Bosch CRI/CRI Piezo
<)
1684463952
Câble adaptateur CRIN
<)
1684463953
Tubulures CRI du Bosch avec joint torique
<)
1681334034
Tubulures CRI 2.5 du Bosch avec joint torique
<)
1681032119
Tubulures Bosch CRIN
<)
1683386192
Adaptateur Bosch CRIN avec clapet de
non-retour pour injecteurs Bosch
<)
1683350904
Tubulures d'arrivée
<)
1 683 386 166
12 x joints toriques 9,5 x 2 pour tubulures d'ar-
rivée
<)
1 680 210 143
Adaptateur M12 — M14
<)
1681321362
Joints toriques pour chambre d'injection
R 20 x joint torique 7mm
<)
R 20 x joint torique 9mm
<)
1687010519
Joints toriques pour chambre d'injection
R 20 x joint torique 60,05mm
<)
R 20 x joint torique 69,57mm
<)
1687010520
Douille de serrage (17mm)
<)
1681091184
Douille de serrage (19mm)
<)
1681091185
Douille de serrage (21mm)
<)
1681091186
Adaptateur USB WLAN 1 687 010 561
Soupape de réglage de la pompe haute pres-
sion
<)
–
1)
<)
Pièces d’usure
1)
L'entretien et le remplacement sont réalisés par le service après-
vente.
i Les pièces soumises à une usure due à l'utilisation
ou à une usure naturelle quelconque ou celles qui
doivent être remplacées dans le cadre d'un entre-
tien, ne font pas partie de la garantie.
