Montage
1. Nieuw filterelement (Afb. 47, pos.5) op de geleider
(Afb. 47, pos.6) schuiven.
2. Keerplaat (Afb. 47, pos.4) bevestigen.
3. Controleer voor de montage van de filtermodule,
of de O-ring (Afb. 47, pos.7) op de condensaatbak
aanwezig is en correct is gemonteerd.
4. Filtermodule (Afb. 47, pos.3) in de condensaatbak
plaatsen en ter bevestiging 45° verdraaien.
5. Controleer voor de montage van de condensaatbak,
of de O-ring (Afb. 47, pos.8) op de geleider aanwe-
zig is en correct is gemonteerd.
i Op de condensaatbak bevinden zich rechts en links
naast de vergrendeling twee markeringsstrepen
(Afb. 48, pos.1,2). Bij het plaatsen van de con-
densaatbak in de onderhoudseenheid moet een
markeringsstreep met de inkerving (Afb. 48, pos.3)
in de onderhoudseenheid in lijn liggen. Aansluitend
de condensaatbak in de richting van de inkerving
draaien tot de vergrendeling hoorbaar vastklikt.
458900-27_Pal
2
1
3

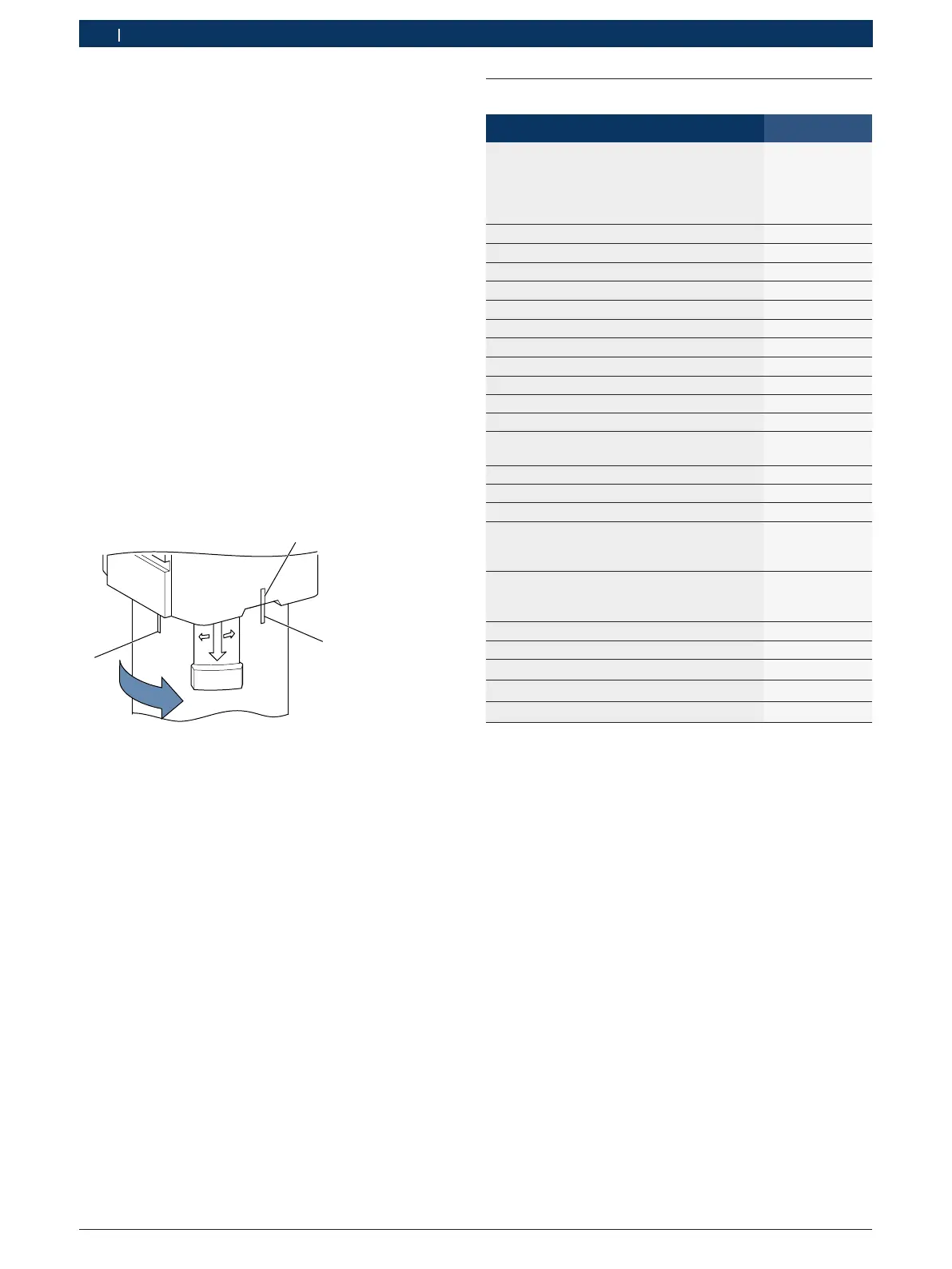

Afb. 48: Montagepositie condensaatbak
6. Condensaatbak (Afb. 47, pos.1) op de onder-
houdseenheid (Afb. 47, pos.9) bevestigen.
7. Persluchtslangleiding op de onderhoudseenheid
aansluiten.
8. Perslucht inschakelen.
9. Controleer of er geen lekkage aanwezig is. Contro-
leer in geval van lekkage, de inbouwpositie van de
condensaatbak.
10. Controleer, of de condensslang nog correct in de
opvangbak uitloopt.
8.3 Reserve- en slijtdelen
Benaming Bestelnummer
Onderhoudspakket met:
R 100 x zeeffilter
<)
R 10 x O-ring 7,66 x 1,78
<)
R 1 x luchtfilter voor onderhoudseenheid
<)
R 1 x testoliefilter
<)
1 687 010 576
Ontluchtingsadapter
<)
1683457129
Afsluitdop voor lekkagetest
<)
1683080012
Aansluitadapter
<)
1681032120
Hogedrukslang
<)
1680712389
1)
Slang (terugloop)
<)
1684462570
Bosch CRI Piezo-slang (terugloop)
<)
1684462569
Bosch CRI/CRI Piezo-adapterkabel
<)
1684463952
CRIN-adapterkabel
<)
1684463953
Bosch CRI-slangaansluiting met O-ring
<)
1681334034
Bosch CRI 2,5 slangaansluiting met O-ring
<)
1681032119
Bosch CRIN-slangaansluiting
<)
1683386192
CRIN adapter met terugslagklep voor Bosch-
injectoren
<)
1683350904
Drukpijpaansluiting
<)
1 683 386 166
12 x O-ring 9,5 x 2 voor drukpijpaansluiting
<)
1 680 210 143
Adapter M12 — M14
<)
1681321362
O-ring voor injectiekamer
20 x O-ring 7mm
<)
20 x O-ring 9mm
<)
1687010519
O-ring voor injectiekamer
20 x O-ring 60,05mm
<)
20 x O-ring 69,57mm
<)
1687010520
Spanbus (17mm)
<)
1681091184
Spanbus (19mm)
<)
1681091185
Spanbus (21mm)
<)
1681091186
WLAN-USB-adapter
<)
1 687 010 561
Stuurventiel van hogedrukpomp
<)
–
1)
<)
Slijtdelen
1)
Onderhoud en vervangen door de technische dienst.
i Onderdelen, welke een gebruiksafhankelijke of
andere natuurlijke slijtage hebben of in het kader
van het onderhoud moeten worden vervangen, zijn
uitgezonderd van de garantie.
