Bosch EPS 118 - Bakside; Enhetsbeskrivelse; Front; Komponenter for Testen

1 689 989 300 2020-03-24| Robert Bosch GmbH
446 | EPS 118 | Produktbeskrivelseno
5.4.3 Komponenter for testen
10
1
2
3
4
5
6
7
8
9
458900-12_Pal

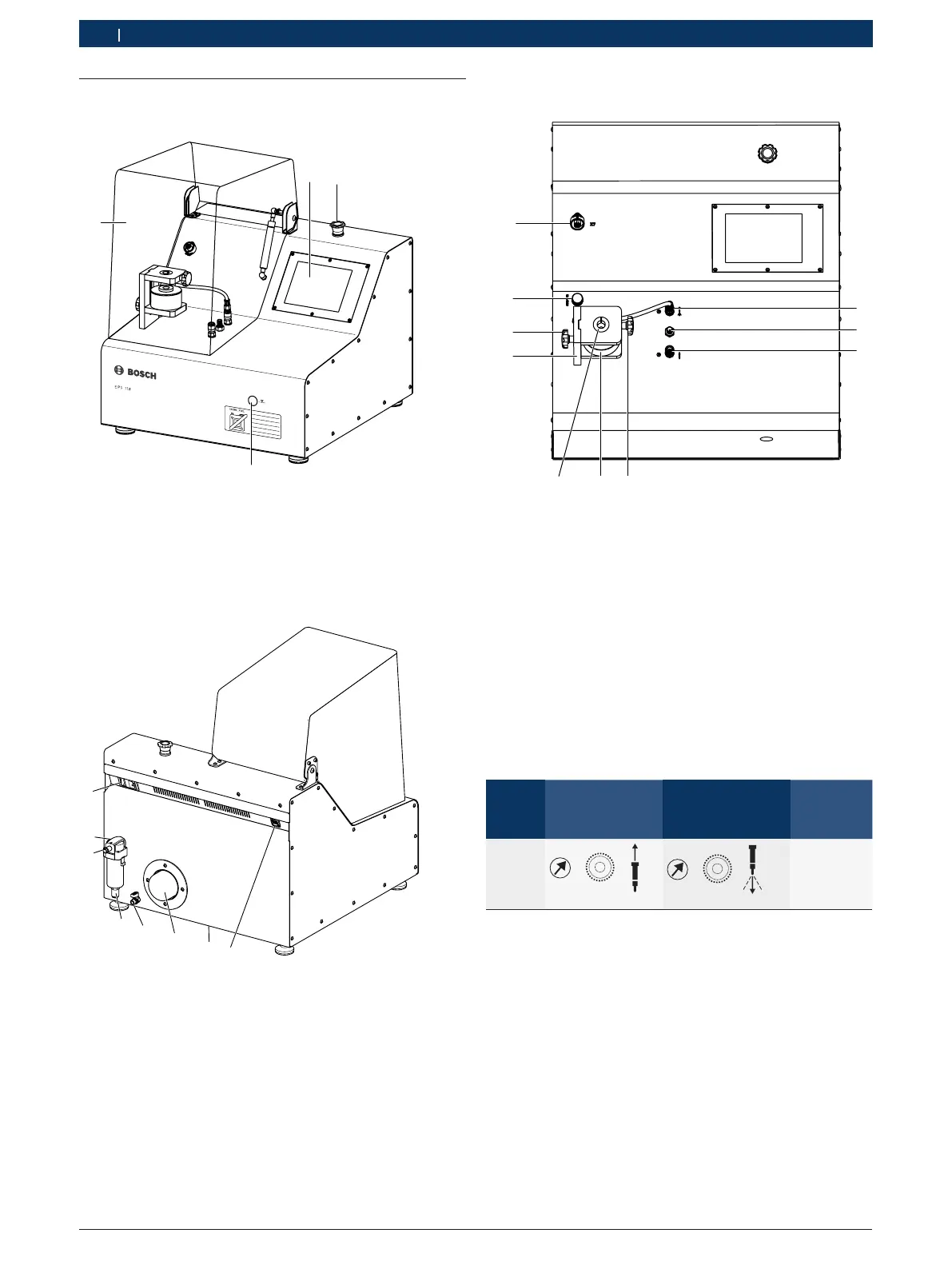

Fig. 3: Komponenter for testen
1 Testtilkobling for innsprøytingsmengde
2 Høytrykkskobling
3 Testtilkobling for returmengde (CRI/CRIN/CRI Piezo)
4 Klemskrue til feste av CRI/CRIN eller CRI Piezo
5 Innsprøytingskammer
6 Spennbøssing for CRI/CRIN eller CRI Piezo
7 Innsprøytingskammerholder
8 Klemskrue for høydejustering av innsprøytingskammeret
9 Prøveoljepåfyllingsstuss (ISO4113)
10 Elektrisk kontakt (X7) for CRI/CRIN eller CRI Piezo
5.4.4 Symbolikk og tilkoblingstabell for CRI/CRIN
og CRI Piezo testing
Kompo-
nent
Testtilkobling for
returmengde
Testtilkobling
for innsprøytings-
mengde
Forbindel-
seskabel X7
CRI/
CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Ja
5.4.5 USB-tilkobling
USB-tilkoblingen (Fig. 2, Pos.6; maks. 500 mA) er ment
for tilkobling av et USB-apparat (f.eks. WLAN-USB-adap-
ter, USB-minnepinne eller USB-skriver).
i Med en USB-hub kan flere USB-apparater kobles til
samtidig på EPS 118. USB-hub-en må være utstyrt
med en egen spenningsforsyning.
i Kun skrivere som er godkjent av Bosch kan kobles
til.
5.4 Enhetsbeskrivelse
5.4.1 Front
1
2
3
4
458900-03_Pal
Fig. 1: Front
1 Berøringsskjerm
2 Nødstopp-bryter
3 Oljenivåindikator
4 Beskyttelsesdeksel med sikkerhetsbryter
5.4.2 Bakside
458900-05_Pal
1
2
5
6
7
8
4
3
Fig. 2: Bakside
1 Apparatkontakt med på/av-bryter og sikring
2 Vedlikeholdsenhet med vannavskiller
3 Koblingsnippel for trykklufttilkobling
4 Tappeventil med tappeskrue for manuell kondensattapping
( 0 = åpen, S = lukket)
5 Sperreventil prøveoljeutløp
6 Prøveoljefilter
7 Tappeskrue for oljepanne
8 USB-tilkobling (maks. 500 mA)
