Bosch EPS 118 - (Specialtilbehør)

1 689 989 300 2020-03-24| Robert Bosch GmbH
Produktbeskrivelse | EPS 118 | 409 da
Slange 1684462671
Slange 1684462671 forbinder prøveoliereturløbet i
VdO CRI piezo med prøvetilslutning for returmængden
(Fig. 3, pos.3).
1.684.462.671
YYYY-MM VDO
2,4
458900-35_Pal

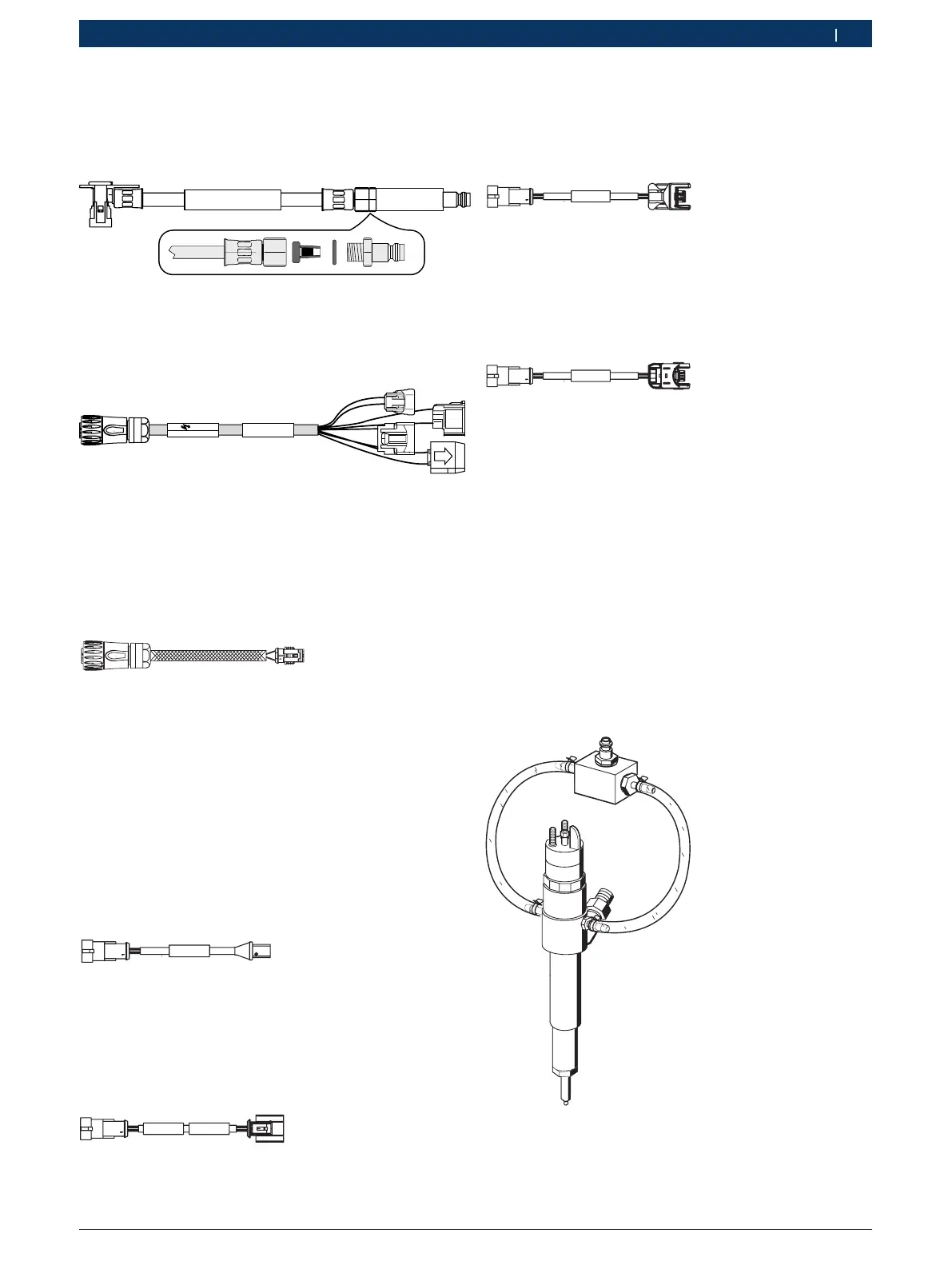

Fig. 17: Slange 1684462671
Adapterledning 1684463618 (Denso CRI/CRI Piezo)
Til aktivering af Denso CRI/CRI-Piezo via tilslutning X7
des EPS 118 (Fig. 3, pos.10).
458900-32_Pal
Piezo
Denso Injector
1 684 463 618
FD: MM/YYYY
Fig. 18: Adapterledning 1684463618
Tilslutningsledning 1684448333
Tilslutningsledningen er nødvendig til aktivering af CRI-
andre via tilslutning X7 på EPS 118 (Fig. 3, pos.10). For
tilslutning på CRI/CRI piezo kræves desuden den injek-
torspecifikke adapterledning.
458900-18_Pal
Fig. 19: Tilslutningsledning 1684448333
Adapterledning 1684463956 (CRI andre universal-
ledning)
! Overhold polariteten ved tilslutning af adapterled-
ning 1684463956 på injektoren. Forkert polaritet
kan ødelægge injektoren permanent. Overhold anvis-
ningerne til tilslutning fra injektorproducenten.
Adapterledningen er nødvendig til aktivering af CRI an-
dre via tilslutning X7 på EPS 118 (Fig. 3, pos.10).
458900-22_Pal
Fig. 20: Adapterledning 1684463956
Adapterledning 1684463957 (VDO/ContinentalPiezo)
Adapterledningen er nødvendig til aktivering af VDO/
Continental CRIPiezo via tilslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-21_Pal
Fig. 21: Adapterledning 1684463957
Adapterledning 1684463954 (Delphi Euro3/4)
Adapterledningen er nødvendig til aktivering af Delphi
Euro3/4 CRI via tilslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-20_Pal
Fig. 22: Adapterledning 1684463954
Adapterledning 1684463955 (Delphi Euro5)
Adapterledningen er nødvendig til aktivering af Delphi
Euro5 CRI via tilslutning X7 på EPS 118
(Fig. 3, pos.10).
458900-19_Pal
Fig. 23: Adapterledning 1684463955
5.4.14 Tilbehørssæt 1687016038 (specialtilbehør)
Tilbehørssættet 1687016038 indeholder alt tilbehør for
tilslutning og kontrol af Bosch CRIN andre EPS 118.
Tilslutning returadapter for CRIN med del returløbs-
mængde
Returadapteren forbinder CRIN med del returløbs-
mængde med prøvetilslutning for returløbsmængden
(Fig. 3, pos.3) på EPS 118. For tilslutning på prøve-
tilslutning for returmængden (Fig. 3, pos.3) kræves
supplerende slangeledninger 1684462570 (Fig. 9,
pos.1) og Bosch CRIN slangestuds 1 683 386 192
(Fig. 9, pos. 4).
458826-13_K
o
Fig. 24: Returløbsadapterens tilslutning
