Bosch EPS 118 - Tilslutningsadapter for CRI;CRIN Og CRI Piezo

1 689 989 300 2020-03-24| Robert Bosch GmbH
Produktbeskrivelse | EPS 118 | 405 da
3. Erstat O-ringen på indsprøjtningsdysesæde
(Fig. 4, pos.2) med den nødvendige o-ring (D7 el-
ler D9). Anvend demontageværktøj (Fig. 4, pos.1)
til udskiftning af o-ringen.
i I leveringsomfanget indgår spændepatroner i stør-
relserne 17mm, 19mm og 21mm.
4. Alt efter injektordysespændemøtrikkens størrelse
skal der vælges den passende spændepatron (Fig.
5, pos.4).
5. Sæt spændepatronen (Fig. 5, pos.4) ind i injektor-
spændeholderen.
i CRIN med kontroladaptere (Fig. 7, pos.3) monte-
res uden spændepatron.
6. Skub CRI/CRIN eller CRIpiezo ind i spændebøsnin-
gen.
7. Tryk indsprøjtningsdysen på CRI/CRIN eller
CRI piezo fast i indsprøjtningskammeret.
8. Om nødvendigt skal indsprøjtningskammeret indstil-
les i højden og fastgøres med klemskruen
(Fig. 5, pos.3).
9. Spænd CRI/CRIN eller CRI piezo med klemskruen
(Fig. 5, pos.1)
5.4.7 Tilslutningsadapter for CRI/CRIN og CRI piezo
! Højtryksslangen (Fig. 6, pos.5) skal altid sluttes til
CRI/CRIN eller CRI piezo i forbindelse med tilslut-
ningsadapter (Fig. 6, pos3). Tilslut aldrig høj-
tryksslangen direkte på CRI/CRIN eller CRI piezo.
Tilslutningsadapteren skal altid holdes ren.
Højtryksslangen (Fig. 6, pos. 4) skal altid sluttes til høj-
tryktilslutning på CRI/CRIN eller CRI piezo med tilslut-
ningsadapter (Fig. 6, pos. 3). Til tilslutning af M14x1.5
gevind skal der desuden anvendes adapter
(Fig. 6, pos. 2).
Tilspændingsmoment 25 — 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

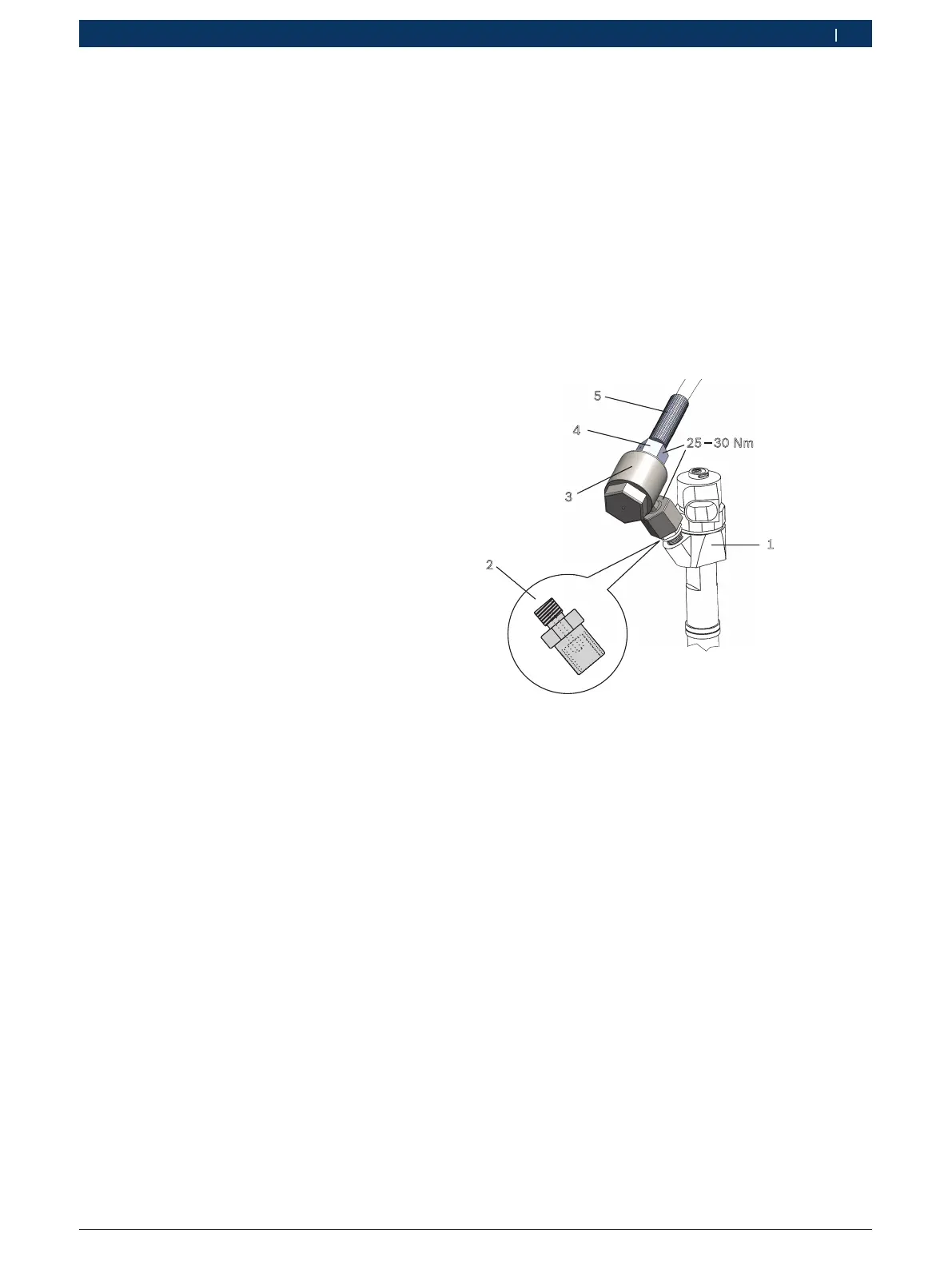

Fig. 6: Injektortilslutning
1 Injektor/trykrørstuds
2 Adapter M12 — M14
3 Tilslutningsadapter
4 Omløbermøtrik foran højtrykslangen
5 Højtrykslange
i Ved utæthed skal tilslutningsadapteren udskiftes.
! For at forhindre en fordrejning eller beskadigelse
af slangeledningen, skal tilslutningsadapteren uden
højtrykslangeledningen tilsluttes først på injekto-
ren.
1. Tilslutningsadapteren (Fig. 6, pos.3) uden tilsluttet
højtrykslange på injektorens højtryktilslutning
(Fig. 6, pos.1).
Tilspændingsmoment: 25 – 30Nm
2. Tilslut højtryksslangeledningen med tilslutningsa-
dapter ved komponenten.
Tilspændingsmoment: 25 – 30Nm
