6. Inbedrijfstelling
6.1 Transport en opstelling
1. Toebehoren en het verpakkingsmateriaal uit de
transportkist halen.
2. Transportband verwijderen.
3. Zijwanden van de transportkist verwijderen.
i EPS 118 voorzichtig uit de kist tillen en op de on-
derzijde de styropor-plaat verwijderen. Het apparaat
weegt ongeveer 64kg. Voor het optillen van de
EPS 118 zijn daarom twee personen nodig.
4. EPS 118 voorzichtig met twee personen uit de kist
tillen en op de onderzijde de styropor-plaat verwij-
deren.
5. EPS 118 op een stabiele en vlakke werktafel
(600mm x 600mm) plaatsen.
i De onderhoudseenheid is voorzien van een automa-
tische condensaataftap. Zodra een bepaalde con-
densaathoeveelheid is bereikt, opent de vlotter het
ventiel en het condensaat wordt onder druk afge-
tapt. Om ontsnappen in de werkplaatsomgeving te
vermijden, kan het ontwijkende condensaat via een
slang (niet meegeleverd) in een opvangbak worden
opgevangen.
6. Slang op de koppeling van het aftapventiel van de
onderhoudseenheid aansluiten. Het andere uiteinde
in de opvangbak plaatsen.
i De bodemplaat van de EPS 118 is rondom afgedicht
en kan bij een interne lekkage de complete inhoud
van de testolietank opnemen. In geval van lekkage
moet de testolie via een slang in een geschikte
opvangbak worden opgevangen en daarna worden
afgevoerd.
7. Slang op de aansluiting (Afb. 285, pos.1) van de
bodemplaat aansluiten. Het andere uiteinde in de
opvangbak plaatsen.
! De opvangbak (Afb. 285, pos.3) moet dagelijks
worden gecontroleerd, om een lekkage in de
EPS 118 te kunnen constateren.
i EPS 118 moet horizontaal worden uitgelijnd, zodat
de testolie die zich in de olieopvangbak van EPS 118
bevindt door de slang kan wegstromen.
458900-06_Pal
1
2
3
4

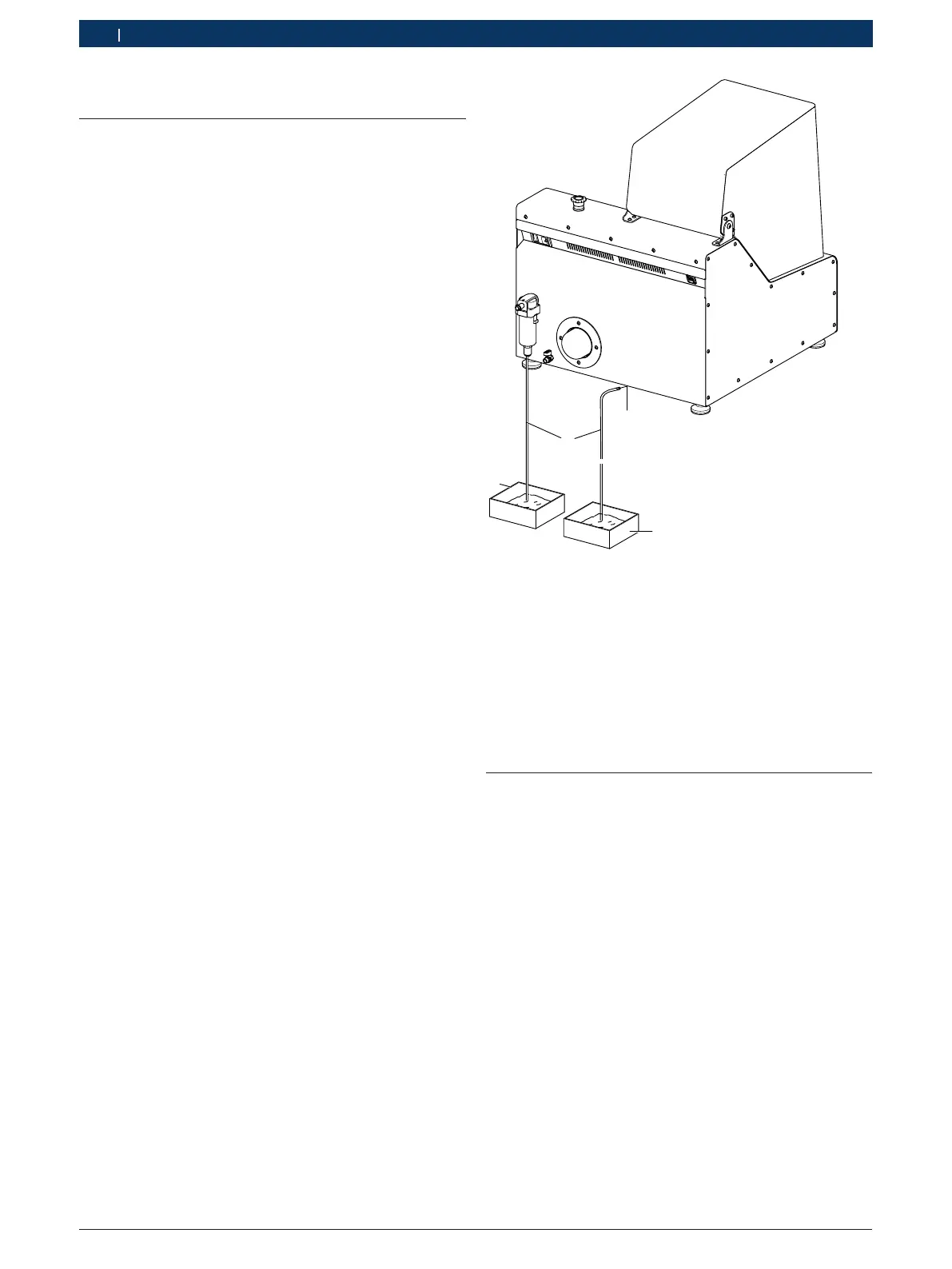

Afb. 28: EPS 118 met aftapslang
1 Slang (niet meegeleverd)
2 Opvangbak voor condensaat
3 Aansluiting testolie-uitlaat op de bodemplaat
4 Olieopvangbak
8. De beschermafdekking van het beeldscherm verwij-
deren.
9. Beschermkap van de hogedrukaansluiting
(Afb. 3, pos.2) verwijderen.
" De opstelling van de EPS 118 is afgesloten.
6.2 Elektrische aansluiting
! EPS 118 wordt beveiligd met een zekering van 5 A.
De instructies op het typeplaatje aan de achterzijde
van de EPS 118 en de technische gegevens in deze
handleiding in acht nemen (zie hoofdstuk10.1).
1. EPS 118 met de aan-/uitschakelaar (zie Afb. 2,
pos.1) uitschakelen.
2. Netsnoer in de contactdoos (zie Afb. 2, pos. 1)
steken.
3. Netsnoer op het spanningsnet aansluiten.
