Bosch EPS 118 - Insprutningskammare, Spännmutter, O-Ring

1 689 989 300 2020-03-24| Robert Bosch GmbH
232 | EPS 118 | Produktbeskrivningsv
5.4.6 Insprutningskammare, spännmutter, o-ring
VARNING – risk för brännskador!
Den heta insprutaren kan orsaka brännska-
dor på händerna.
¶ Ta på skyddshandskar innan du drar ut
insprutaren från insprutningskammaren.
Under provningen sprutar CRI/CRIN eller CRI Piezo in
provningsolja i insprutningskammaren (se Fig. 4). Prov-
ningsoljan leds från insprutningskammaren via slangled-
ningen (Fig. 4, pos. 9) tillbaka till provningsanslutningen
för insprutningsmängd (Fig. 3, pos. 3). Silfiltret (Fig. 4,
pos. 3) fångar upp den smuts som avges av CRI/CRIN
eller CRI Piezo vid kontrollen.
! Silfiltret (Fig. 3, pos. 3) måste bytas regelbundet (se
skötselintervall i kapitel 8.2.1). Om silfiltret inte byts
regelbundet kan silfiltret gå sönder på grund av det
ökade dynamiska trycket. Smutsen tränger då fritt in
i systemet och skadar komponenterna i EPS 118.
1
2
3
4
5
6
7
9
8
10
458900-11_Pal

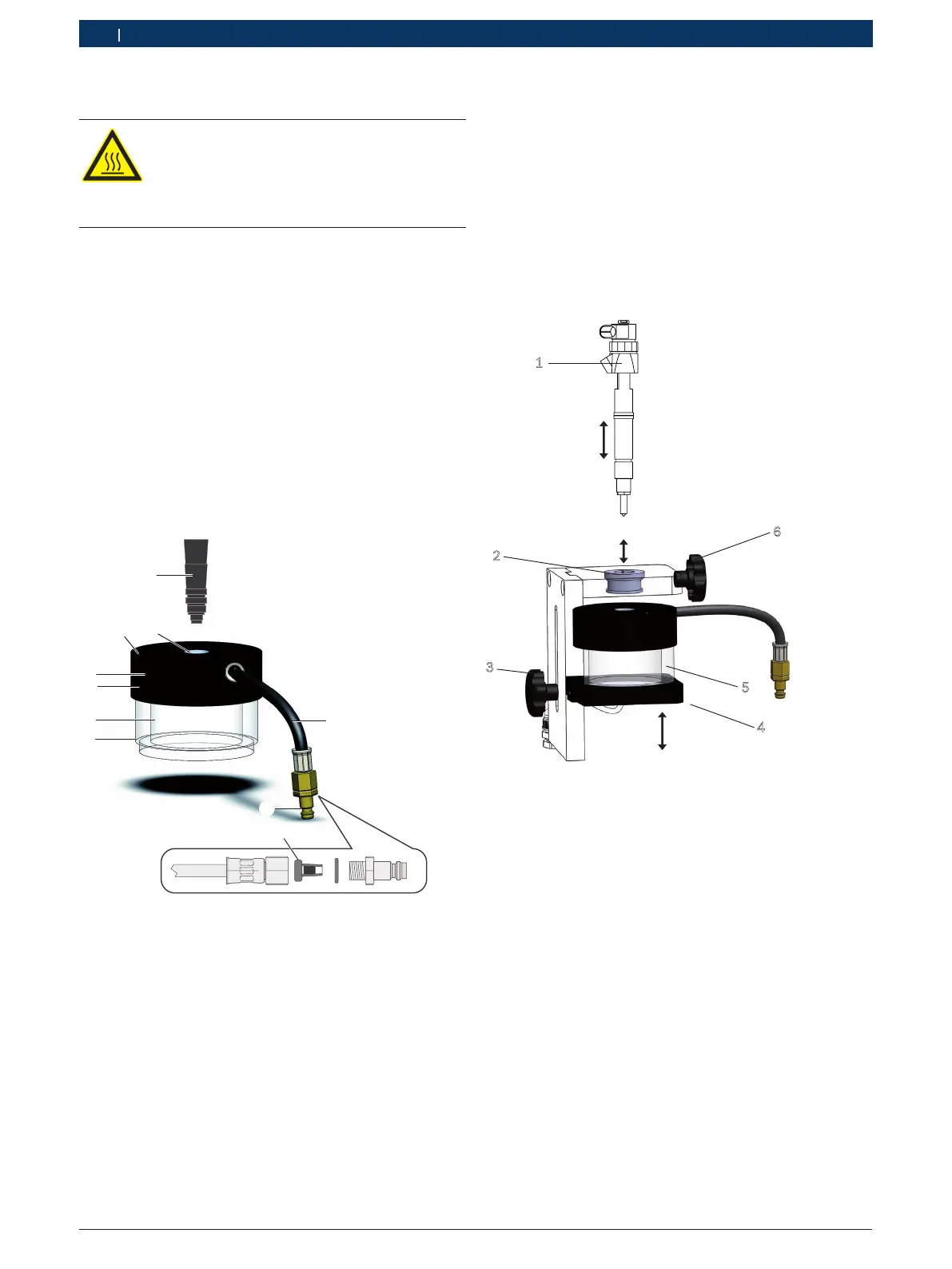

Fig. 4: Insprutningskammare
1 Demonteringsverktyg för o-ring
2 Insprutningsmunstyckssäte med o-ring (D7 eller D9)
3 Insprutningskammarlock
4 Övre o-ring (invändig)
5 Undre o-ring (invändig)
6 Glasbehållare
7 Insprutningskammarhus
8 Snabbkoppling med filter för provningsanslutning
9 Slang
10 Silfilter
Montera insprutaren i insprutningskammaren
Insprutningsmunstycket till CRI/CRIN eller CRIPiezo
(Fig. 5, pos.1) måste stickas in i insprutningskammaren
och fästas med klämskruven.
i Vid täthetskontrollen måste insprutningskammaren
avlägsnas från insprutningsmunstycket. När tät-
hetskontrollen är klar (2:a kontrollsteget) ansluts
insprutningskammaren till insprutningsmunstycket
igen.
1
2
3
6
4
5
458900-13_Pal
Fig. 5: Insprutningskammaranslutning på CRI
1 Insprutare
2 Spännhylsa för CRI/CRIN eller CRIPiezo
3 Klämskruvar för höjdinställning av insprutningskammaren
4 Belysning i insprutningskammaren
5 Insprutningskammare
6 Klämskruv för fastsättning av CRI/CRIN eller CRIPiezo
1. Lossa klämskruven för att ställa in höjden (Fig. 5,
pos.3).
2. Skjut insprutningskammaren (Fig. 5, pos.5) nedåt
så långt det går.
i O-ringen i insprutningsmunstyckets säte (D7 eller
D9) tätar insprutningskammaren vid provningen.
Beroende på diametern i munstyckets spets (7mm
eller 9mm) på insprutaren ska den motsvarande
o-ringen D7 eller D9 sättas fast i insprutnings-
munstyckets säte. Använd inte trasiga o-ringar vid
provningen.
