Maintenance | EPS 118 | 129 fr
8.2.10 Remplacer le filtre à tamis
i Les dépôts de saleté dans le filtre à tamis résultent
essentiellement d'une absence ou d'une insuffi-
sance de nettoyage du CRI/CRIN ou du CRI avant le
contrôle.
i Les filtres à tamis sont montés dans le flexible de
la chambre d'injection (Fig. 4, pos.9) et dans les
flexibles du débit de retour (Fig. 9, pos.1), (Fig. 10)
et (Fig. 14).
1. Retirer le raccord enfichable (Fig. 46, pos.5) du
flexible (Fig. 46, pos. 1).
2. Retirer et éliminer le filtre à tamis (Fig. 46, pos.3).
3. Nettoyer les deux vissages (Fig. 46, pos.2 et 5)
avec de l’huile d'essai propre.
4. Contrôler le joint torique (Fig. 46, pos.4). Rempla-
cer le joint torique lorsqu'il est défectueux.
5. Mettre en place le joint torique.
6. Insérer correctement le nouveau filtre à tamis dans
le raccord enfichable (Fig. 46, pos.5).
7. Visser le flexible (Fig. 46, pos.1) sur le raccord
enfichable (Fig. 46, pos.5) et serrer à la main.
" Le remplacement du filtre à tamis est terminé.
1
2
3
4
5
458900-26_Pal

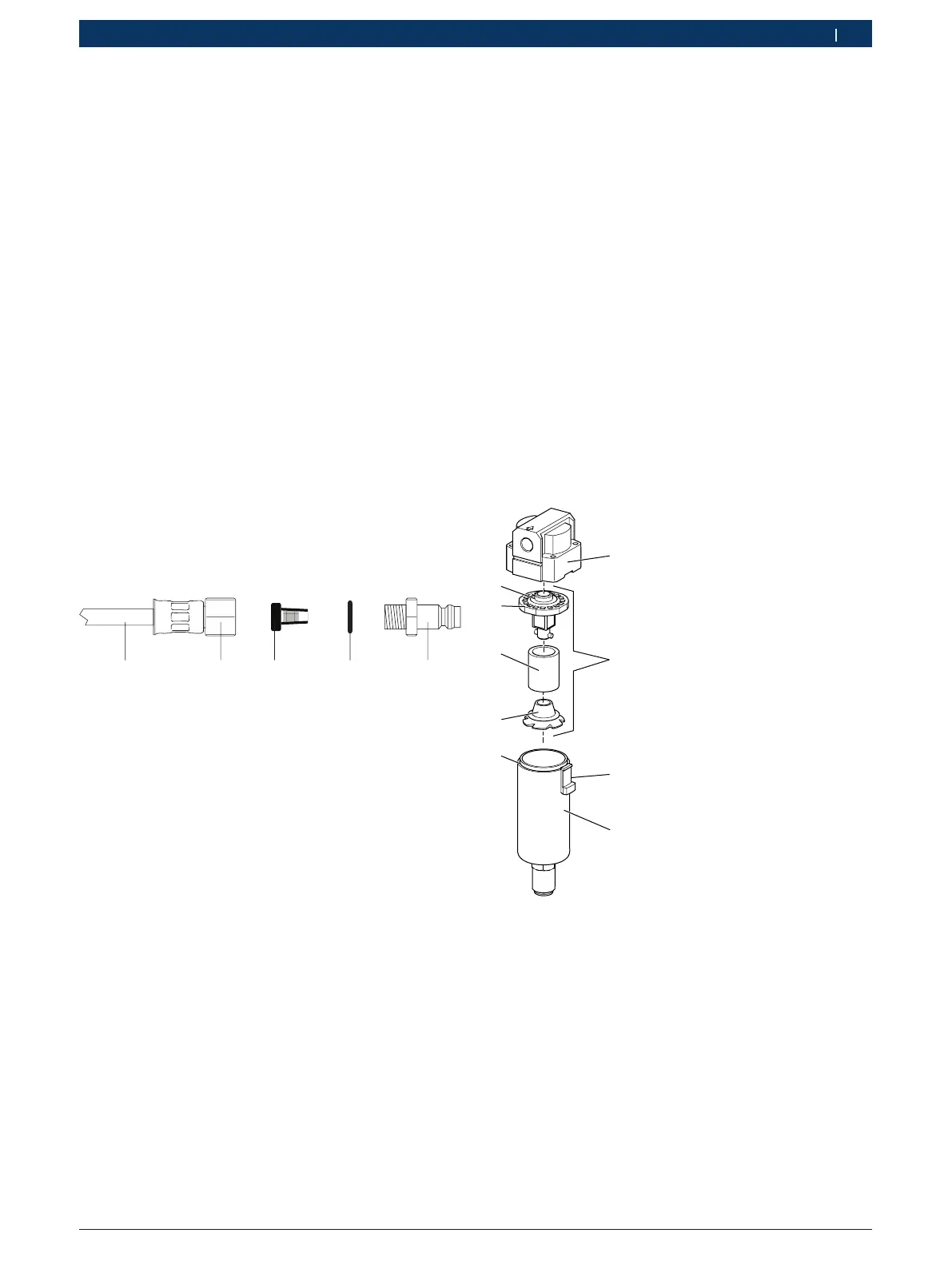

Fig. 46: Remplacer le filtre à tamis
1 Flexible
2 Écrou-raccord
3 Filtre à tamis
4 Joint torique 7,66 x 1,78
5 Raccord enfichable
8.2.11 Remplacer le filtre à air dans le conditionneur
Démontage
! Exécuter le remplacement du filtre à air uniquement
lorsque le conditionneur est hors pression.
1. Couper l'air comprimé.
2. Retirer le tuyau flexible d'air comprimé du condition-
neur.
3. Retirer le réservoir de condensat (Fig. 47, pos.1).
Pour cela, pousser le verrouillage (Fig. 47, pos.2)
vers le bas, faire pivoter le réservoir de condensat
(Fig. 47, pos.1) et le tirer vers le bas.
4. Faire pivoter le sous-groupe de filtres (Fig. 47,
pos.3) de 45° dans le réservoir de condensat et le
retirer du réservoir de condensat.
5. Faire pivoter et retirer la plaque de déviation
(Fig. 47, pos.4) en bas au niveau de l'élément
filtrant.
6. Retirer l'élément filtrant (Fig. 47, pos.5) du dévia-
teur (Fig. 47, pos.6).
1
2
3
4
5
6
7
8
9
458900-30_Pal
Fig. 47: Vue d'ensemble du conditionneur
1 Réservoir de condensat
2 Verrouillage
3 Sous-groupe de filtres
4 Plaque de déviation
5 Elément filtrant
6 Déviateur
7 Joint torique sur le réservoir de condensat
8 Joint torique sur le déviateur
9 Conditionneur
