5.4.10 Cables adaptadores
Cable adaptador 1684463952 (CRI/CRI Piezo Bosch)
El cable de adaptador se necesita para la activación
de CRI/CRI Piezo mediante la conexión X7 del EPS 118
(Fig. 3, pos.10).
458900-17_Pal

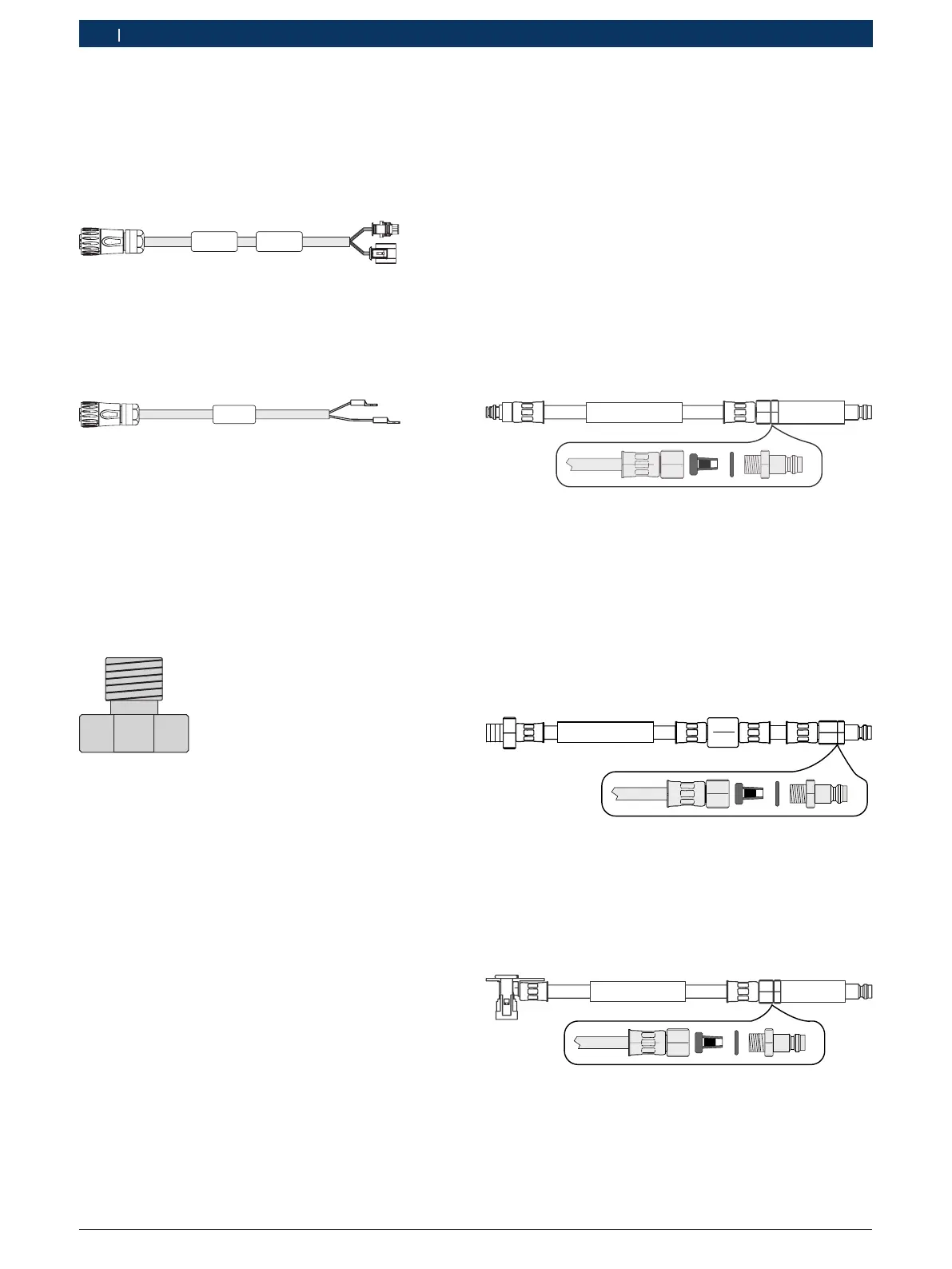

Fig. 11: Cable adaptador 1684463952
Cable adaptador 1684463953 (CRIN Bosch)
El cable de adaptador se necesita para la activación de
CRIN mediante la conexión X7 del EPS 118
(Fig. 3, pos.10).
458900-16_Pal
Fig. 12: Cable adaptador 1684463953
5.4.11 Tapón obturador 1683080012
Los tapones obturadores que constan en el volumen de
suministro son necesarios para realizar la comprobación
de estanqueidad. El tapón obturador tiene una rosca
M12 y se enrosca en el respectivo adaptador de cone-
xión.para CRI/CRIN y CRI Piezo (véase capítulo 5.4.7).
Par de apriete: 30Nm
458900-15_Pal
Fig. 13: Tapón obturador 1683080012
i En el menú "Opciones >> Ajustes >> EPS118 >>
Comprobación de estanqueidad" se puede acceder
a la comprobación de estanqueidad. Más informa-
ción (véase el capítulo 8.2.2).
5.4.12 cubierta protectora
Realizar comprobaciones CRI/CRIN y CRI Piezo sólo
con cubierta protectora cerrada. Se interrumpe la
comprobación si se abre la cubierta protectora duran-
te la comprobación. A continuación es necesario reini-
ciar la comprobación.
5.4.13 Juego de accesorios 1687010718 para CRI
otras marcas (accesorio especial)
En el juego de accesorios 1687010718 constan to-
dos los accesorios para la conexión y la comprobación
de CRI otras marcas (VDO/Continental/Siemens, Den-
so y Delphi) en EPS 118.
i Los accesorios mencionados a continuación no
constan en el volumen de suministro del EPS 118.
Tubo flexible 1684462571
El tubo flexible 1684462571 conecta el retorno de
aceite de ensayo de CRI Piezo de VDO/Continental/Sie-
mens/Denso con la conexión de comprobación para el
caudal de retorno (Fig. 3, pos.3).
1.684.462.571
YYYY-MM VDO / Denso
2,4
458900-04_Pal
Fig. 14: Tubo flexible 1684462571
Tubo flexible 1684462636
El tubo flexible 1684462636 conecta el retorno de
aceite de ensayo de Denso CRI Piezo con la conexión
de comprobación para el caudal de retorno (Fig. 3,
pos.3). Para ello se atornilla y aprieta una unión de
rosca del tubo flexible 1684462636 con un anillo de
estanqueidad A8x14 en el retorno de aceite de ensayo
del Denso CRI Piezo.
458900-34_Pal
1.684.462.636 Bar.10
YYYY-MM Denso
Fig. 15: Tubo flexible 1684462636
Tubo flexible 1684462637
El tubo flexible 1684462637 conecta el retorno de
aceite de ensayo Delphi CRI con la conexión de com-
probación para el caudal de retorno (Fig. 3, pos.3).
458900-33_Pal
6,0
1.684.462.637
YYYY-MM Delphi
Fig. 16: Tubo flexible 1684462637
