5.4.3 Testaukseen tarvittavat osat
10
1
2
3
4
5
6
7
8
9
458900-12_Pal
Kuva 3: Testaukseen tarvittavat osat
1 Ruiskutusmäärän testausliitäntä
2 Korkeapaineliitäntä
3 Paluuvirtausmäärän testausliitäntä (CRI/CRIN/CRI Piezo)
4 Kiristinruuvi CRI-/CRIN- tai CRI Piezo -injektorin kiinnitykseen
5 Ruiskutuskammio
6 Kiristysholkki CRI-/CRIN- tai CRI Piezo -injektorille
7 Ruiskutuskammion pidike
8 Kiristinruuvi ruiskutuskammion korkeuden säätöön
9 Testausöljyn täyttöistukka (ISO4113)
10 Sähköinen pistorasia (X7) CRI-/CRIN- tai CRI Piezo -injektorille
5.4.4 CRI-/CRIN- ja CRI Piezo -injektorien testaus-
ten symbolit ja liitäntätaulukko
Kompo-
nentti
Paluuvirtausmää-
rän
testausliitäntä
Testausliitäntä
ruiskutusmäärälle
Liitäntäjoh-
to X7
CRI/
CRIN
CRI
Piezo
458900-10_Pal
458900-09_Pal
Kyllä
5.4.5 USB-liitäntä
USB-liitäntä (Kuva 2, osa6; maks. 500 mA) on suunni-
teltu USB-laitteen liitäntää varten (esim. WLAN-USB-
adapteri, USB-muistitikku tai USB-tulostin).
i USB-keskittimen avulla voidaan useampia USB-lait-
teita liittää samanaikaisesti EPS 118 -komponenttiin.
USB-keskittimessä pitää olla oma jännitteensyöttö.
i Vain Bosch-yhtiön sallimat tulostimet saa liittää.

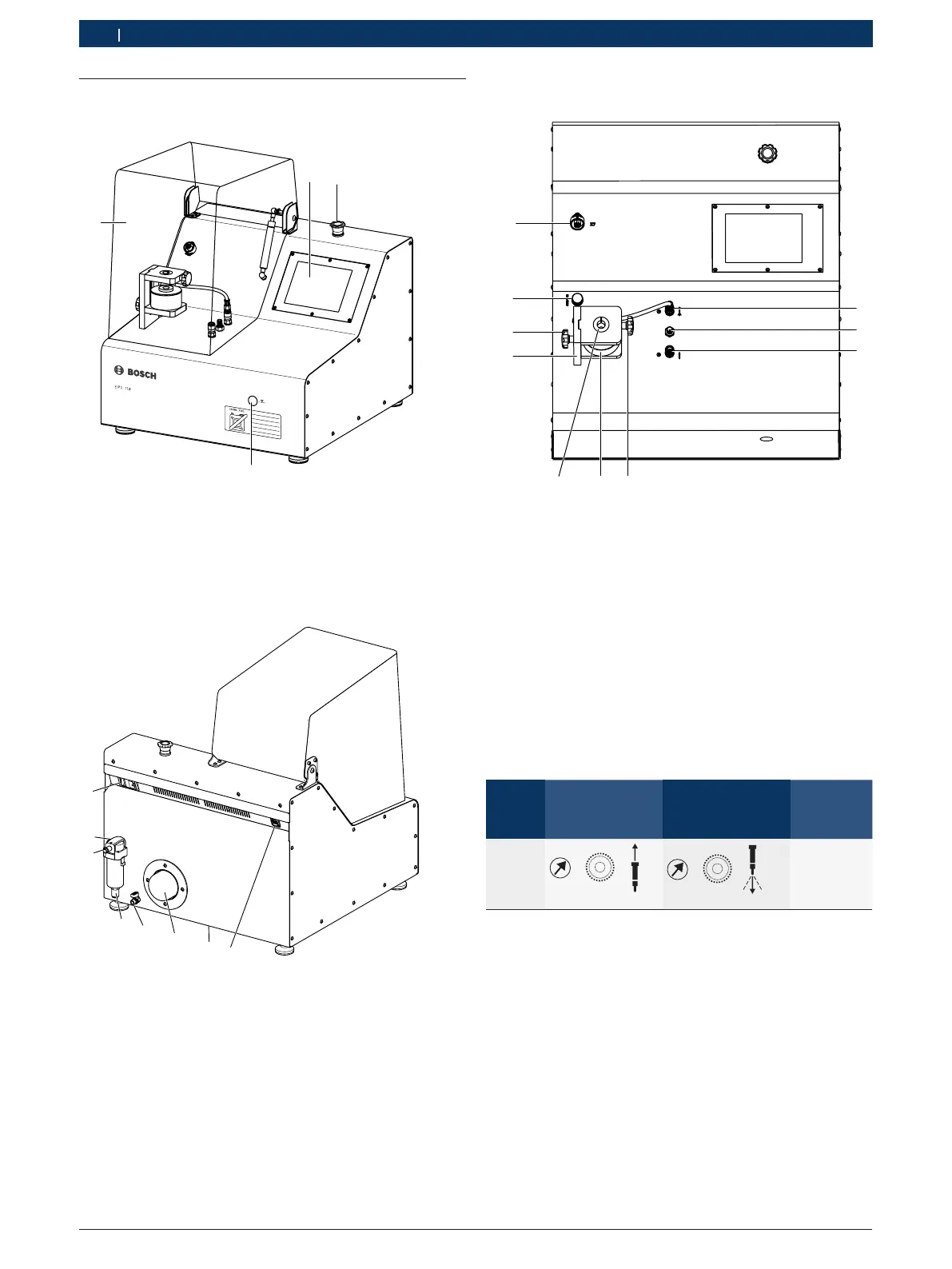

5.4 Laitteen kuvaus
5.4.1 Kuva edestä
1
2
3
4
458900-03_Pal
Kuva 1: Kuva edestä
1 Kosketusnäyttö
2 Hätä-seis -kytkin
3 Öljytason näyttö
4 Suojakupu turvakytkimellä
5.4.2 Kuva takapuolelta
458900-05_Pal
1
2
5
6
7
8
4
3
Kuva 2: Kuva takapuolelta
1 Laitteen pistorasia ON-/OFF-kytkimellä ja varokkeella
2 Huoltoyksikkö vedenerottimella
3 Paineilmaliitännän liitäntätuurna
4 Tyhjennysventtiili tyhjennysruuvilla lauhdeveden manuaaliseen
poistoon ( 0 = auki, S = kiinni)
5 Testausöljyn poiston sulkuventtiili
6 Testausöljysuodatin
7 Poistoruuvi öljyn talteenottoaltaalle
8 USB-liitäntä (maks. 500 mA)
