Produktbeskrivning | EPS 118 | 233 sv
3. Ersätt o-ringen vid insprutningsmunstyckets säte
(Fig. 4, pos.2) med den o-ring som behövs (D7
eller D9). Använd o-ringens demonteringsverktyg
för att ersätta o-ringarna (Fig. 4, pos.1).
i I leveransen ingår spännhylsor i storlekarna 17mm,
19mm och 21mm.
4. Välj en passande spännhylsa (Fig. 5, pos.4) utifrån
diametern på insprutningsmunstyckets spännmut-
ter.
5. Sätt in spännhylsan (Fig. 5, pos.4) i insprutar-
spännhållaren.
i CRIN med provningsadapter (Fig. 7, pos.3) sätts
fast utan spännhylsa.
6. Skjut in CRI/CRIN eller CRIPiezo i spännhylsan.
7. Tryck fast insprutningsmunstycket från CRI/CRIN
eller CRIPiezo i insprutningskammaren.
8. Justera höjden och sätt fast insprutningskammaren
med klämskruvarna vid behov (fig.5, pos.3).
9. Spänn fast CRI/CRIN eller CRIPiezo med klämskru-
varna (Fig. 5, pos.1).
5.4.7 Anslutningsadapter för CRI/CRIN och CRIPiezo
! Anslut alltid högtrycksslangen (Fig. 6, pos.5) med
hjälp av anslutningsadaptern (Fig. 6, pos.3) till
CRI/CRIN eller CRI Piezo. Anslut aldrig högtrycks-
slangen direkt till CRI/CRIN eller CRI Piezo. Håll
anslutningsadaptern ren.
Högtrycksslangen (Fig. 6, pos.4) ansluts via anslut-
ningsadaptern (Fig. 6, pos.3) till högtrycksanslut-
ningen på CRI/CRIN eller CRI Piezo. För anslutning
till högtrycksanslutningen med M14x1.5-gänga måste
dessutom adaptern (Fig. 6, pos.2) användas.
Åtdragningsmoment 25 — 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

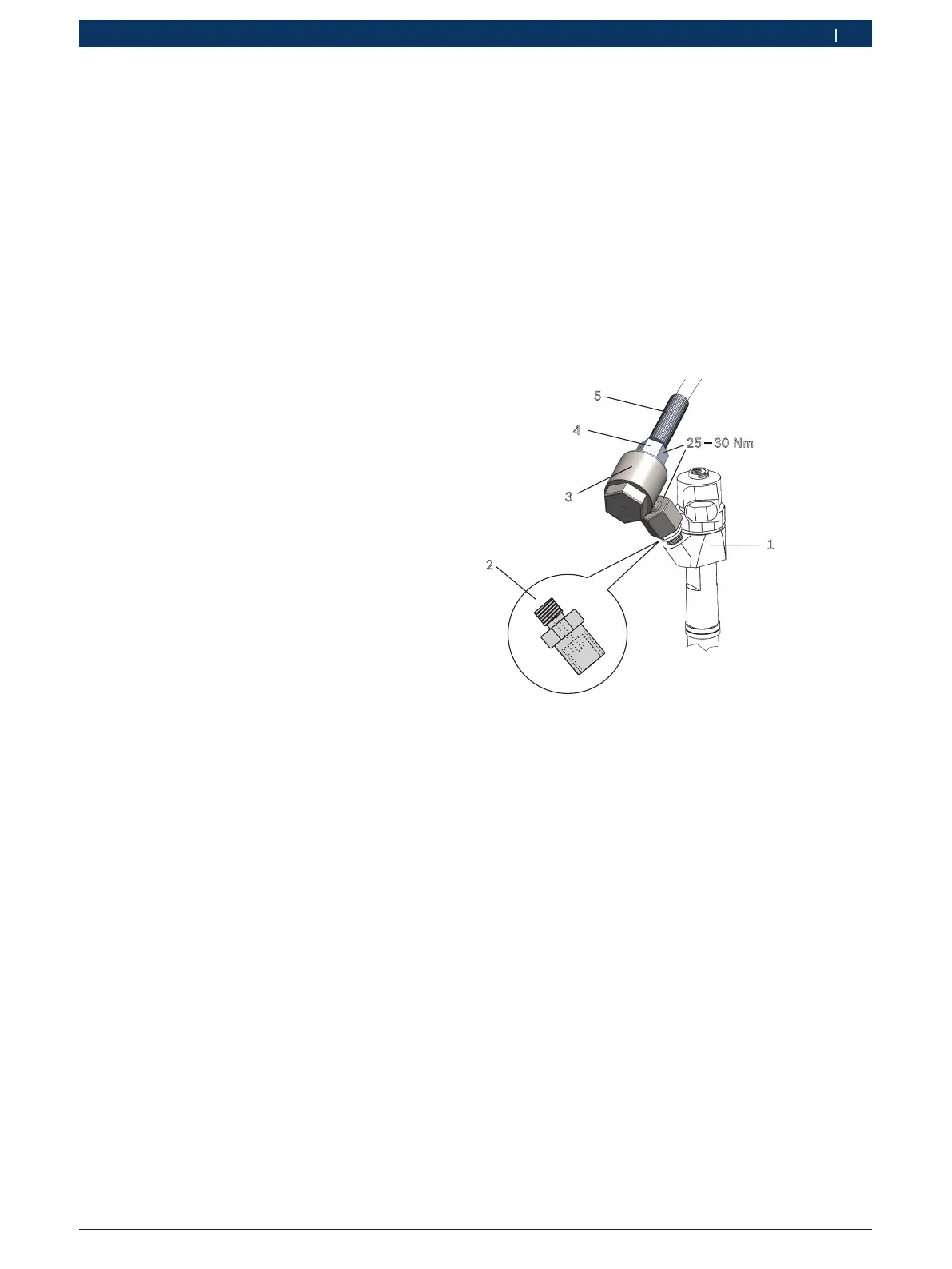

Fig. 6: Insprutaranslutning
1 Insprutare/tryckrörsstos
2 Adapter M12–M14
3 Anslutningsadapter
4 Överfallsmutter för högtrycksslang
5 Högtrycksslang
i Byt anslutningsadaptern om den är otät.
! Undvik att vrida eller skada högtrycksslangen
genom att först ansluta anslutningsadaptern utan
högtrycksslangen till insprutaren.
1. Fäst anslutningsadaptern (Fig. 6, pos.3) utan an-
sluten högtrycksslang till högtrycksanslutningen på
insprutaren (Fig. 6, pos.1).
Åtdragningsmoment 25 — 30Nm
2. Anslut högtrycksslangen till anslutningsadaptern.
Åtdragningsmoment 25 — 30Nm
