Bosch EPS 118 - CRI-;CRIN- Ja CRI Piezo -Injektorien Liitäntäadapteri

1 689 989 300 2020-03-24| Robert Bosch GmbH
362 | EPS 118 | Tuotekuvausfi
3. Vaihda ruiskutussuuttimen istukassa oleva O-rengas
(Kuva 4, osa2) vaadittavaan O-renkaaseen (D7 tai
D9) ersetzen. Käytä O-renkaan vaihtoon irrotustyö-
kalua (Kuva 4, osa1).
i Toimituksen sisältöön kuuluu kiristysholkit 17mm,
19mm ja 21mm.
4. Injektorin suuttimen kiristysmutterin läpimitas-
ta riippuen valitse sopiva kiristysholkki (Kuva 5,
osa4).
5. Aseta kiristysholkki (Kuva 5, osa4) injektorin kiinni-
tyspidikkeeseen.
i Testiadapterilla varustettu CRIN (Kuva 7, osa3)
kiinnitetään ilman kiristysholkkia.
6. Työnnä CRI/CRIN tai CRIPiezo kiristysholkkiin.
7. Työnnä CRI-/CRIN- tai CRIPiezo -injektorin ruiskutus-
suutin tiukasti ruiskutuskammioon.
8. Jos tarpeellista, säädä ruiskutuskammiota korkeus-
suunnassa ja kiinnitä kiristysruuvilla (Kuva 5, osa3).
9. Kiristä CRI/CRIN tai CRI Piezo kiristysruuvilla
(Kuva 5, osa1) kireälle
5.4.7 CRI-/CRIN- ja CRI Piezo -injektorien liitäntä-
adapteri
! Liitä korkeapaineletku (Kuva 6, osa5) aina liitän-
täadapterin kanssa (Kuva 6, osa3) CRI-/CRIN- tai
CRIPiezo -injektoriin. Älä koskaan liitä korkeapaine-
letkua suoraan CRI-/CRIN- tai CRIPiezo -injektoriin.
Pidä liitäntäadapteri aina puhtaana.
Liitäntäadapterilla (Kuva 6, osa3) korkeapaineletku
(Kuva 6, osa4) liitetään CRI-/CRIN- tai CRI Piezo -in-
jektorin korkeapaineliitäntään. Korkeapaineliitäntään
liitäntää varten M14x1.5 kierteellä on käytettävä lisäksi
adapteria (Kuva 6, osa 2).
Kiristysmomentti 25 — 30Nm.
25 - 30 Nm
1
2
3
4
5
458900-14_Pal

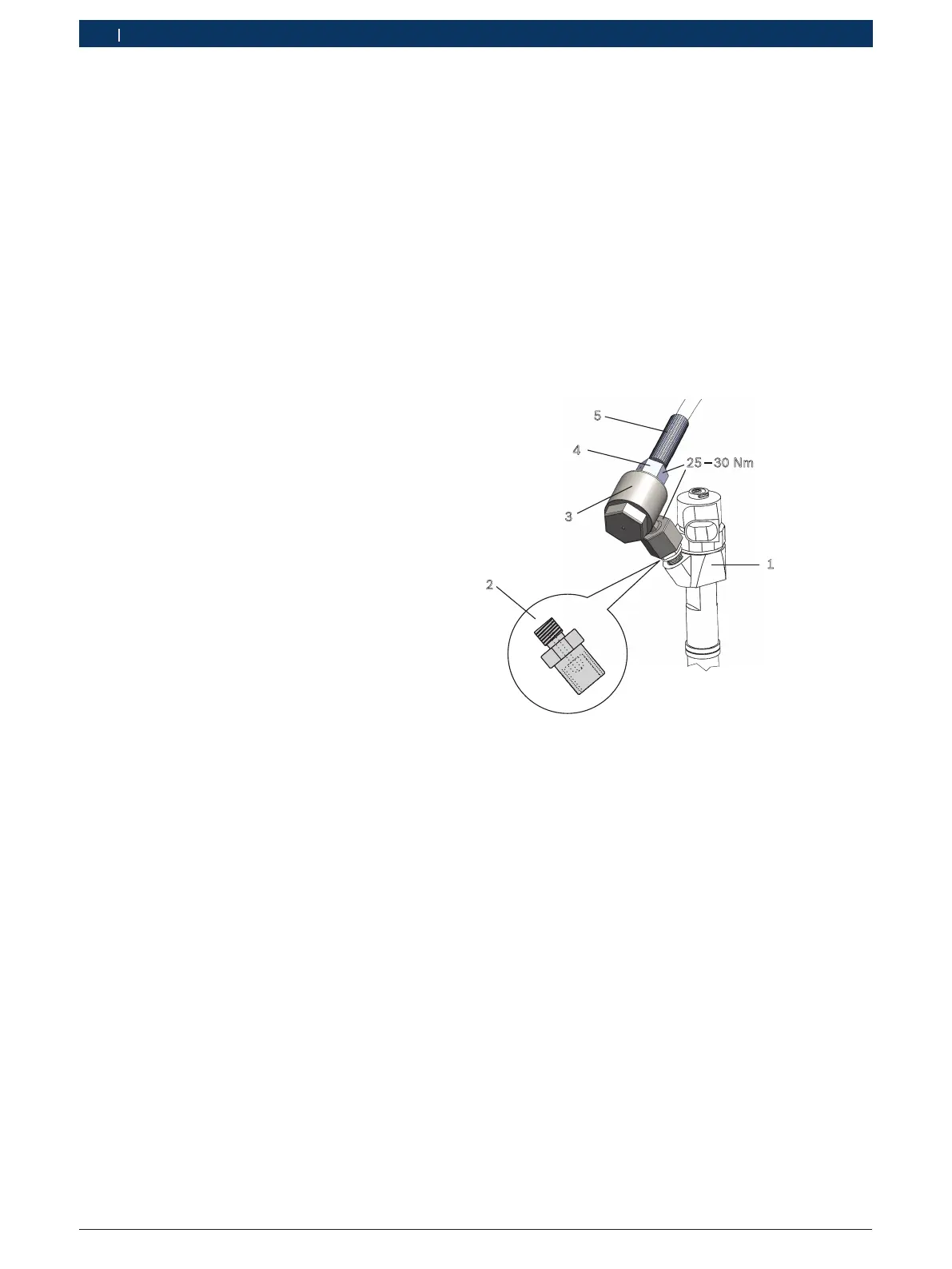

Kuva 6: Injektorin liitäntä
1 Injektori/paineputkiyhde
2 Adapteri M12 — M14
3 Liitäntäadapteri
4 Korkeapaineletkun hattumutteri
5 Korkeapaineletku
i Epätiiviyden yhteydessä liitäntäadapteri on vaihdet-
tava.
! Korkeapaineletkun kiertymisen tai vaurioitumisen
välttämiseksi injektoriin on aina ensin kiinnitettävä
liitäntäadapteri ilman korkeapaineletkua.
1. Kiinnitä liitäntäadapteri (Kuva 6, osa3) ilman liitet-
tyä korkeapaineletkua injektorin korkeapaineliitän-
tään (Kuva 6, osa1).
Kiristysmomentti: 25 — 30 Nm
2. Liitä korkeapaineletku liitäntäadapteriin.
Kiristysmomentti: 25 — 30 Nm
